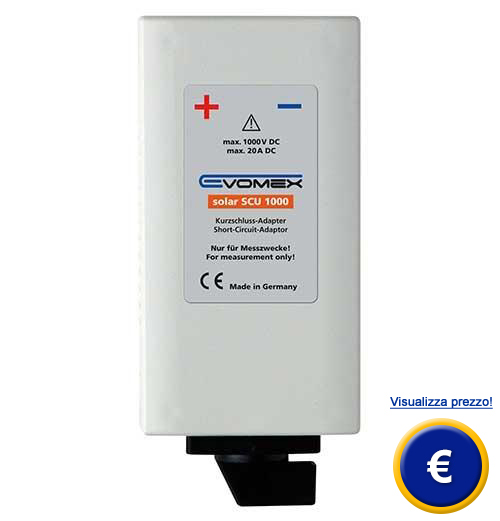

Adattatore
per la misura dei cortocircuiti SCU 1000 |
|
|
L'adattatore SCU 1000 consente di effettuare misure su impianti fotovoltaici secondo VDE 0126-23 / EN 62446. Oltre alla tensione ed ai cortocircuiti, l'adattatore SCU 1000 consente anche la misura affidabile della resistenza di isolamento. La nuova direttiva DIN EN 62446 è la base per un sicuro funzionamento degli impianti fotovoltaici. Certi aspetti di questa norma richiedono la realizzazione di un cortocircuito nell'impianto, rendendo necessario un dispositivo adeguato. Con l'adattatore SCU 1000, l'operatore può realizzare un cortocircuito nell'impianto fotovoltaico in totale sicurezza. Con l'adattatore si possono evitare gli archi voltaici che appaiono come conseguenza delle alte tensioni. L'adattatore è dotato di un interruttore di separazione della carica di corrente continua di alta qualità. Con questo adattatore e la pinza amperometrica PCE-DC3, si può misurare facilmente la corrente di cortocircuito di un impianto fotovoltaico. Dopo aver realizzato il cortocircuito, si può realizzare un controllo di isolamento con il misuratore di isolamento PKT-2695. L'adattatore sopporta correnti di cortocircuito fino a 20 A e tensioni fino a 1000 V. Oltre all'adattatore SCU 1000, nel contenuto della spedizione vengono inclusi cavi di prova e connettori solari che consentono una connessione sicura all'impianto fotovoltaico. Per ulteriori informazioni sull'adattatore SCU 1000 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi misuratori di radiazioni solari e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |
|
       |
|
|
|
|
|
- Per misure secondo DIN EN 62446 - Facile misura della corrente di cortocircuito - Fino a 1000 V DC |
- Fino a max. 20 A DC della carica -
Interruttore di separazione di corrente continua -
Supporta la misura della resistenza di |
|
Specifiche tecniche dell'adattatore SCU 1000 |
|
|
Tensione senza carica |
max. 1000 V DC |
|
Corrente di cortocircuito |
max. 20 A DC |
|
Tensione di isolamento |
250 / 500 / 1000 V DC secondo EN 62446 |
|
Tipo di protezione |
IP 40 |
|
Dimensioni |
ca. 257 x 155 x 57 mm |
|
Peso |
ca. 1160 g |
|
Sicurezza |
EN 61010-1, EN 61010-031 |
|
Contenuto della spedizione |
|
|
Accessori opzionali |
|
|
Se l'adattatore SCU 1000 si combina con la pinza amperometrica PCE-DC3, è possibile effettuare una misura rapida della corrente di cortocircuito in un impianto fotovoltaico. La risoluzione nel range di misura sotto i due ampere è di 1 mA. Correnti maggiori vengono indicate con risoluzione di 100 mA. |
|
|
Per controllare la tensione senza carica e polarità, l'adattatore si può usare insieme a un multimetro. L'impianto fotovoltaico e il multimetro si collegano in parallelo all'adattatore. Gli adattatori e i cavi di prova compresi nel contenuto della spedizione le saranno di aiuto. |
|
|
Misuratore di isolamento PKT-2695 La misura richiesta dalla EN 62446 della resistenza di isolamento si effettua anche quando l'impianto fotovoltaico è messo in cortocircuito. Di seguito si può misurare la resistenza di isolamento con il PKT-2695. |
|
 |
 |
|
