Analizzatore di armoniche trifase PCE-GPA 62
analizzatore di rete / misuratore di potenza e misuratore di energia (tempo reale) con registrazione dei dati, display grafico, interfaccia per PC e software

L'analizzatore di armoniche trifase (Graphic Power Quality Analyzer) PCE-GPA 62 serve per la misura di una o tre fasi della potenza attiva, reattiva ed apparente, il fattore di potenza, l'angolo di fase, l'energia, la tensione, la corrente, così come le armoniche fino alla 50º forma d'onda armonica. A questo scopo il display grafico integrato le mostra in modo ottimale i valori dell'analizzatore di rete. I valori di misura si possono registrare e trasferire in un secondo tempo al PC per la loro elaborazione. Il PCE-GPA 62 è uno strumento portatile professionale con il quale può determinare molteplici parametri. Grazie al display retroilluminato, può fare una lettura precisa dei valori anche se le condizioni di luce non sono ottimali. Anche se l'analizzatore di armoniche viene spedito già tarato dalla fabbrica, può essere calibrato in modo opzionale nel laboratorio e certificato secondo la normativa ISO. Per ulteriori informazioni sull'analizzatore trifase PCE-GPA 62 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi analizzatori trifase e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Analizzatore trifase PCE-GPA 62 sullo shop online Istruzioni per l'uso dell'analizzatore trifase PCE-GPA 62  Certificato CE dell'analizzatore trifase PCE-GPA 62  Video degli strumenti di PCE Instruments Software degli strumenti di PCE Instruments  Qui troverà immagini dell'analizzatore trifase PCE-GPA 62  Datasheet dell'analizzatore trifase PCE-GPA 62

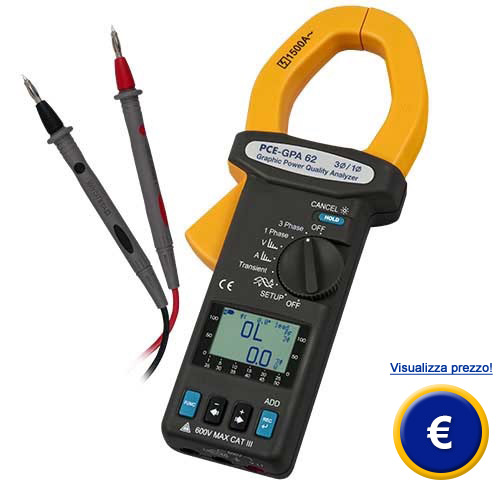

Analizzatore di armoniche trifase PCE-GPA 62.

  - Verifica in tempo reale, registrazione e misura della tensione e della corrente (effettiva reale)
  - Misura il fattore di potenza e l'angolo di fase, frequenza, energia, potenza attiva, potenza reattiva
    e potenza apparente, (1 fase o 3 fasi in reti simmetriche).
  - Diametro massimo del cavo: 55 mm
  - Schermo grafico
  - Spegnimento automatico dopo 15 min. (si può disattivare la funzione)
  - Taratura ISO opzionale

Lo schermo grafico le mostra i valori in cifre.
Lo schermo grafico le mostra i valori in cifre.
O le può mostrare i valori anche in forma di curva.
O le può mostrare i valori anche in forma di curva.

Tasti di gomma leggera che facilitano la programmazione e la regolazione
Tasti di gomma leggera che facilitano la programmazione e la regolazione

Selezione di funzioni in forma di commutatore rotatorio dell'analizzatore di armoniche
Selezione di funzioni in forma di commutatore rotatorio dell'analizzatore di armoniche
PCE-GPA 62

Interfaccia ottica nella parte posteriore dell'analizzatore di armoniche PCE-GPA 62
Interfaccia ottica nella parte posteriore dell'analizzatore di armoniche PCE-GPA 62

Adattatore ottico (interfaccia ottica a USB, 2 m di cavo).
Adattatore ottico (interfaccia ottica a USB, 2 m di cavo).

Specifiche tecniche
Valori di misura

Misura della tensione

Picchi di tensione (> 10V)

Misura della corrente

Picchi di corrente (> 20A)

Potenza attiva P




Potenza apparente S




Potenza reattiva Q




Fattore di potenza PF



Angolo di fase


Misura della frequenza (U > 50 V)


Energia attiva


Energia apparente


Energia reattiva


Armoniche nella tensione (relativo)
50 - 60 Hz > 80 V AC

Armoniche nella tensione (assoluto)
50 - 60 Hz > 80 V AC

Armoniche nella corrente (relativo)
50 - 60 Hz > 80 V AC

Armoniche nella corrente (assoluto)
50 - 60 Hz > 80 V AC

Distorsione delle armoniche totale (THD-F)
50 - 60 Hz > 80 V e > 20 A
Range di misura / Precisione / Risoluzione

4,0 ... 600,0 V valore effettivo reale

± 0,5 % del valore ± 5 digit / 0,1 V
50 Hz - 60 Hz / ± 5 % ± 50 digit
4,0 ... 1500,0 A valore effettivo reale

50 Hz - 60 Hz / ± 5 % ± 50 digit

10 W ... 9999 kW in 5 range di misura
± 1 % del valore + 20 digit (>20 V e >20 A)
± 2 % del valore + 40 digit (>20 V e >20 A)
0,1 W ... 1 kW secondo il range di misura

10 VA ... 9999 kVA en 5 range di misura
± 1 % del valore + 20 digit (>20 V e >20 A)
± 2 % del valore + 40 digit (>20 V e >20 A)
0,1 VA ... 1 kVA secondo il range di misura

10 VAr ... 9999 kVAr in 5 range di misura
± 1 % del valore + 20 digit (>20 V e >20 A)
± 2 % del valore + 40 digit (>20 V e >20 A)
0,1 VAr ... 1 kVAr secondo il range di misura

0,000 ... 1,000
± 0,04 (>20 V >20 A) / 0,001
± 0,1 (>20 V >20 A) / 0,001

-180 ... +180 / ±1 / 0,1
    0 ... +360 / ±1 / 0,1

46 ... 65 Hz
±0,3 Hz / 0,1 Hz

0 ... 999.999 kWh
± 1 % del valore + 20 digit

0 ... 999.999 kVAh
± 1 % del valore + 20 digit

0 ... 999.999 kVarh
± 1 % del valore + 20 digit

1 - 20 th / ± 2 % / 0,1 %
21 - 50 th / ± 4 % del valore ± 2 % / 0,1 %

1 - 20 th / ± 2 % / 0,1 %
21 - 50 th / ± 4 % del valore ± 0,5 % / 0,1 %

1 - 20 th / ± 2 % / 0,1 %
21 - 50 th / ± 4 % del valore ± 2 % / 0,1 %

1 - 20 th / ± 2 % del valore ± 0,4 A / 0,1 A
21 - 50 th / ± 4 % del valore ± 0,4 A / 0,1 A

0,0 - 20 % / 2 % / 0,1 %
20,1 - 100 % / ± 6 % del valore ± 1 % / 0,1 %
100,1 - 999,9 % / ± 10 % del valore ± 1 % / 0,1 %
Apertura max. 55 mm
Selezione del range automatica
Indicazione di superamento range "OL = Overload
Memoria 50.000 valori
Interfaccia USB
Software e cavo dati entrambi nella spedizione, si può usare con
Win 2000, XP, e ME
Display display LCD grafico retroilluminato, 128 x 64
Alimentazione 2 batterie da 1,5 V tipo AA
Consumo di energia ca. 10 mA
Dimensioni 271 x 112 x 46 mm
Peso 650 g, batterie incluse
Condizioni operative 85 % max. di H.r. / -10 ... + 50 °C
Tipo di protezione / Normativa CAT III 600 V / EN 61010-2-032

Uso dell'analizzatore di armoniche

Collocazione dell'analizzatore di armoniche PCE-GPA 62 per realizzare una misurazione

Realizzazione di una misurazione con l'analizzatore di armoniche
Verifrica della misurazione con l'analizzatore di armoniche Verifica della misurazione con l'analizzatore di armoniche.
Schema di connessione
Misurazione del valore medio della forma d'onda (RMS), THD-F e armoniche
Misura del valore medio della forma d'onda (RMS), THD-F e armoniche
Misurazione di potenza trifasica, potenza, fattore di potenza
Misura di potenza trifase, potenza, fattore di potenza

Misurazione della potenza di una fase
Misura della potenza di una fase

Software
Il software le indica i dati come una curva, come grafico analogico
Il software le indica i dati come una curva, come grafico analogico
Il software le indica anche i dati come colonne con cifre
Il software le indica anche i dati come colonne con cifre.

Contenuto della spedizione
1 x analizzatore di armoniche da 1 a 3 fasi
   PCE-GPA 62,
2 x punte da misura isolate con 2 m di cavo ognuna,
2 x batterie,
1 x valigetta
1 x cavo USB per PC,
1 x software (in inglese) e manuale di istruzioni

Così si consegna l'analizzatore di armoniche PCE-GPA 62.

Accessori opzionali

Certificato di taratura ISO
Taratura di laboratorio e certificato secondo gli standard dell'ISO 9000 e seguenti. Nel documento vengono riportati il nome del richiedente e il numero di serie dello strumento uniti alla tolleranza di quest'ultimo.


I certificati di taratura si emettono specificatamente per il cliente e pertanto sono esenti del diritto di recesso.

Certificato di taratura per lo strumento
