Analizzatore di potenza a tre fasi PCE-360
analizzatore di potenza a
tre fasi ed analizzatore di potenza di energia
(in tempo reale)con memoria dati, interfaccia per il PC e software |
|

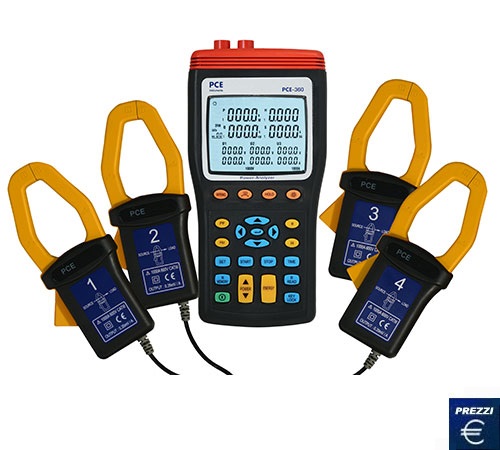

L'analizzatore di potenza a tre fasi
(Power Analyzer) PCE-360 serve per misurare la potenza ad una o tre
fasi. Per questo, il
grande display dell'analizzatore di potenza presenta fino a 10 valori. Si possono adattare fino a 4
pinze di corrente alla volta. Nel modo manuale l'analizzatore di potenza può conservare 99 valori direttamente. Nel modo di registro
dati si possono conservare fino a 20000 valori, per questo tale
analizzatore di potenza a tre fasi è ideale per effettuare
analisi di lunga durata. I valori conservati nello strumento possono
essere trasmessi al PC per le sue successive valutazioni. Nella
spedizione troverà tutti gli accessori che può necessitare per effettuare la misurazione e
la valutazione (anche il software ed il cavo dei dati). L'analizzatore di potenza si consegna calibrato di fabbrica e può
avere una calibratura di laboratorio ed un certificato ISO
opzionali (al momento di effettuare la richiesta o la ricalibratura
annuale. Qui dispone di una
visione generale dove troverà
qualsiasi tipo di analizzatore di potenza che può necessitare. |
|
 |
- Controllo in tempo reale, registrazione
e misurazione di corrente e di tensione con 10 indicazioni.
- Possibilità di calibratura ISO
supplementare.
Vedere / stampare le istruzioni
dell'analizzatore di potenza
 |
|
Specifiche tecniche |
Campi di misura / Precisione / Risoluzione
Misurazione di tensione
Misurazione di corrente
Potenza effettiva P
Potenza apparente S
Potenza riattivata Q
Fattore di potenza PF
Angolo di fase
Misurazione di frequenza (U > 50V)
Riconoscimento del campo rotatorio (UL > 50V)
Lavoro effettivo
Lavoro apparente
Lavoro riattivato |
0 ... 999,9 V valore efettivo reale
± 0,3 % vdel valore di misura + 10 dgts / 0,1 V
0 ... 999,9 A valore effettivo reale
± 0,5 % del valore di misura + 15 dgts / 0,1 A
0 ... 999,9 kW
± 1 % del valore di misura + 20 dgts / 0,1 KW
0 ... 999,9 kVA
± 1 % del valore di misura + 20 dgts / 0,1 KVA
0 ... 999,9 kVar
± 1 % del valore di misura + 20 dgts / 0,1 KVar
0 ... + 1
± 3 dgts / 0,001
- 90° .... + 90°
± 3 dgts / 0,1
40 ... 100 Hz
± 0,1 % del valore di misura + 2 dgts / 0,1 Hz
0 ... 9999 MWh
± 1 % del valore di misura + 20 dgts
0 ... 9999 MVAh
± 1 % del valore di misura + 20 dgts
0 ... 9999 MVarh
± 1 % del valore di misura + 20 dgts |
|
Memoria dati |
512 kB (memoria non volatile) |
|
Interfaccia |
RS-232 con isolamento ottico |
|
Software e cavo dati |
entrambi nella spedizione, si può usare con
Win 2000, XP, y ME |
|
Display |
display LCD con illuminazione del fondo |
|
Alimentazione |
8
batterie da 1,5 V tipo AA (Mignon) |
|
Dimensioni |
235 x 117 x 54 mm |
|
Peso |
730 g |
|
Condizioni ambientali |
85 % max. di umidità relativa / 0 ... + 50 °C |
|
Tipo di protezione / Normativa |
IP 65 / IEC 1010 - 1, 600 V CAT III |
|
Misurazione unica di corrente con I4
(funzione di misura con pinze) |
1. Prema il tasto di accensione.
2. Prema il tasto "I4".
3. Colleghi la pinza "4“ nel foro "I4“. Per collegare la pinza "4“
dovrà aprirla premendo il bordo laterale esterno e dovrà introdurre la
pinza aperta nel cavo con la designazione "Line A“. Adesso può
collegare la pinza. Per favore, tenga presente la direzione. Potrà
vedere le frecce nelle pinze (vedere schema).
4. Legga il valore di misura per "I4“. Se il valore di misura è
superiore a 250A, nel display compare il simbolo che indica
superamento di campo (Overload = OL). |
 |
| Software |
|
Software dell'analizzatore di potenza per la verifica di
distinti parametri.
Software dell'analizzatore di potenza per ottenere lo
spettro di potenza a tre fasi mediante grafica. |
Contenuto della spedizione
1 Analizzatore di potenza a tre fasi PCE-360, 4 pinze di corrente, 4
pinze a pressione isolate con un cavo di 3 m ognuna, 4 cavi da misura
di sicurezza, 8 batterie, adattatore, borsa da trasporto, cavo RS-232
per il PC, software (inglese, tedesco) ed istruzioni.
 |
Componenti opzionali
- Certificato di calibratura ISO (per imprese
che vogliano incorporare lo strumento agli
strumenti di controllo interno
dell'impresa o
per la ricalibratura annuale.
La certificazione ISO ha una calibratura di
laboratorio con certificato di controllo incluso
con tutti i valori di misura. |
|
 |
 |
|
