Analizzatore di
vibrazioni PCE-VT 204
analizzatore per rilevazione
della velocità di vibrazione, spostamento e accelerazione/misura
inoltre i giri con e senza contatto (ottico)
memoria interna, interfaccia RS-232 / software opzionale
|
|
L'analizzatore di
vibrazioni PCE-VT 204 si distingue per la sua multifunzionalità.
L'analizzatore di vibrazioni è capace di misurare i tre
parametri della vibrazione con esattezza e può inoltre essere
usato anche come tachimetro (ottico con bande riflettenti o a
contatto con ruota). L'analizzatore di vibrazioni, oltre a
controllare le vibrazioni dei motori, trasmissioni, ingranaggi,
cuscinetti, scatole di cambio del motore, etc., è adatto anche
per misurare i giri in macchine e istallazioni rotative. Il
sensore di accelerazione aggiunto può essere collocato in forma
piana, dotarlo del piede magnetico o combinare il sensore con la
punta avvitabile (anche questa forma parte della spedizione). Se
vuole passare i valori della misurazione direttamente
dall'analizzatore di vibrazioni (o della memoria) a un computer
o portatile, può usare il software che può richiedere in modo
supplementare. I filtri di frequenza interni sopprimono i rumori
di fondo, il che consente di rilevare le specifiche vibrazioni.
In questo
link
dispone di un altro analizzatore di vibrazioni che le consentirà
di verificare acusticamente lo stato delle macchine e degli
impianti.
Qui
può trovare una visione generale nella quale può trovare
l'analizzatore di vibrazioni più adeguato per la realizzazione
effettiva del suo lavoro.

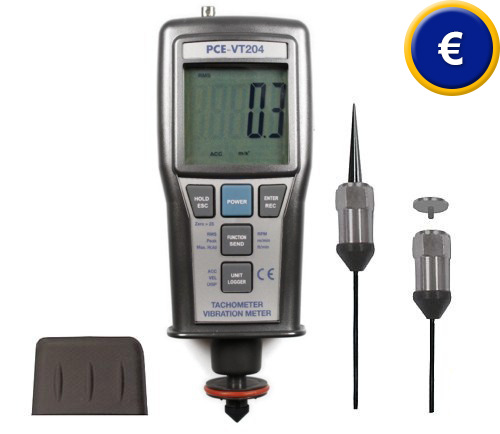

La immagine
superiore mostra l'analizzatore di vibrazioni PCE-VT 204 e tutti
i differenti sensori e adattatori che formano parte del
contenuto della spedizione, ruote e coni per le funzioni di
tachimetro così come un sensore a punta, sensore di appoggio e
piede magnetico avvitabile. Questo strumento è indispensabile
per il servizio tecnico. |
|
Rileva:
- spostamento, velocità e accelerazione di
vibrazione - giri (otticamente e a contatto)
Dispone:
- Memoria per 1.000 valori
- Display LCD di 15 mm
- Indicazione di batteria bassa
- Interfaccia RS-232
- Funzione Min / Max / Data-Hold
- Sensore con punta, sensore piatto, piede magnetico
adattabile, ruota per rilevare giri, sensore ottico per la
misurazione di giri
Vedere / stampare le
istruzioni del
analizzatore di vibrazioni PCE-VT 204
|
Pacchetto software opzionale per l'analizzatore di vibrazioni (per
la trasmissione diretta durante la misurazione o per inviare al
misuratore i valori memorizzati)
|
|
Precisazioni tecniche |
|
Vibrazione |
|
Campo |
Accelerazione |
0,5 ... 199,9 m/s² |
|
Velocità |
0,5 ... 199,9 mms-1 |
|
Variazione |
0,005 ... 1,999 mm |
|
Risoluzione |
Accelerazione |
0,1 m/s² |
|
Velocità |
0,1 mm/s |
|
Variazione |
0,001 mm |
|
Precisione |
Accelerazione |
±5 % ±2 cfr |
|
Velocità |
±5 % ±2 cfr |
|
Variazione |
±5 % ±2 cfr |
|
Campo di frequenza |
10 Hz ...1 kHz |
|
Giri |
|
Campi di misurazione |
Giri (ottico) |
10 ... 99999 r.p.m. |
|
Giri (per contatto) |
0,5 ... 19999 r.p.m. |
|
Velocità |
0,05 ... 1999 m/min |
|
Risoluzione |
0,1 r.p.m. (<1000 r.p.m.);
1 r.p.m. (>1000 r.p.m.);
0,01 m/min (<100 m/min)
0,1 m/min (>100 r.p.m.) |
|
Precisione |
±0,05 % del valore di misura ±1 cfr |
|
Distanza di misurazione |
50 ... 1500 mm (secondo la
superficie) |
|
Propietà generali |
|
Memoria interna |
1000 valori |
|
Porto RS-232 |
sí |
|
Display |
LCD con grafici a barre |
|
Alimentazione |
4 x batterie di 1,5 V AA |
|
Dimensioni |
188 x 76 x 47 mm |
|
Condizioni ambientali |
0 ... +50 ºC / <80 % H.r. |
|
Peso |
400 g |
|
Struttura |
plastica |
Contenuto della spedizione
1 analizazatore di vibrazioni PCE-VT 204, 1 sensore di appoggio
con 1,5 m di cavo, 1 sensore a punta di 50 mm, 1 piede magnetico,
1 cono da misurazione (punta da misurazione e cono per le
funzioni di tachimetro), 1 banda riflettente (600 mm), 1
valigetta, 4 batterie, istruzioni. |
|
Componentes adicionales |
|
Certificato di calibratura ISO 9000 (vibrazione)
Per imprese che vogliano integrare l'analizzatore di vibrazione
nel loro controllo interno della qualità o ricalibrarlo
annualmente.
Il certificato secondo la normativa DIN ISO contiene una
calibratura e una certificato con i valori. Nella relazione si
indica anche il nome e l'indirizzo della ditta o della persona
che l'ha richiesto. Questa parte si riferisce alla parte della
misurazione di vibrazione. |
 |
|
Certificato di
calibratura ISO 9000 (giri)
Per imprese che vogliano integrare l'analizzatore di vibrazione
nel loro controllo interno della qualità o ricalibrarlo
annualmente. Il certificato secondo la normativa ISO contiene
una calibratura di laboratorio inlcuso il certificato con tutti
i valori di misurazione. Si annota anche il nome dell'impresa o
della persona che richiede il certificato. Questo processo si
riferisce alla parte della misurazione di giri. |
|
|
Pacchetto
software incluso il cavo USB
Il software serve per trasmettere i valori dell'analizzatore di
vibrazioni al computer o al portatile. Questi valori possono
essere inviati a loro volta ad altri programmi, come p.e. MS
Excel. Nel contenuto della spedizione si trova anche un cavo con
l'adattatore USB (incluso il driver). |
 |
|
Punta di misurazione di scorta
Nel caso che perda le punte che sitrovano nel contenuto della
spedizione, può richiedere la sostituzione di queste. |
 |
|
Banda riflettente di scorta
Utilizzabile per tutti i nostri tachimetri e l'analizzatore di
vibrazioni:
- colore argento
- autoadesivo
- rotolo di 5 m x 10 mm |
 |
 |
 |
|
