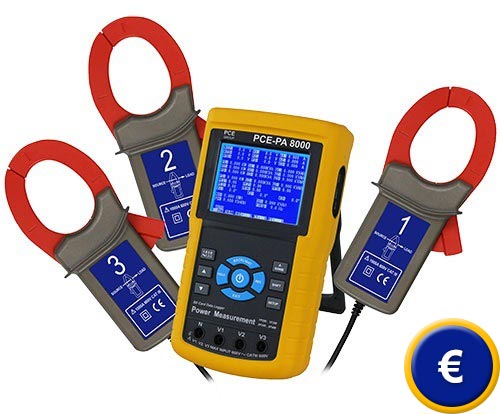

Analizzatore di qualità dell'energia PCE-PA 8000 |
||
|
L'analizzatore di qualità dell'energia PCE-PA 8000 consente di misurare e registrare la potenza di un circuito monofasico o trifasico. Con l'analizzatore di qualità dell'energia può effettuare misurazioni prolungate. I valori di misura si archiviano in una memory card SD in formato xls. Questo permette di analizzare i valori di misura comodamente nel suo computer. Il tempo di misurazione si può regolare liberamente tra 2 e 7200 secondi. L'analizzatore di qualità dell'energia è anche in grado di realizzare misurazioni di energia e determinare il fattore di potenza e l'angolo di fase. Le pinze dell'analizzatore di qualità dell'energia PCE-PA 8000 si possono usare per cavi con un diametro del conduttore fino a 50 mm. Pertanto, questo misuratore è ideale per uso in reti di fornitura di energia. Il display di 3,7" consente di leggere tutti i valori di misura. Ció consente una rapida analisi dei valori di misura attuali ed offre una visione della corrente, tensione e potenza. Qui troverá una visione generale di tutti gli analizzatori di potenza. |
||
|
|
||
|
- Analisi di rete a 3 fasi /4
conduttori, 3 fasi /3 conduttori, 1 fase /2 conduttori, 1 fase/3 conduttori - Misurazione del valore effettivo reale di corrente e tensione - Misurazione di potenza attiva, apparente e reattiva - Determinazione dell'angolo di fase e il fattore di potenza - Misurazione dell'energia attiva, aparente e reattiva - Misurazione della tensione fino a 600V |
- Misurazione della corrente
fino a 1200 A - Rispetta gli standard sulla sicurezza IEC 1010 e CAT III 600V - Integra un calendario con tempo reale - Registro dei valori di misura in memory card SD - I dati si archiviano in formato Excel per la sua comoda valutazione posteriore - Possibilità di misurazione nel PC in tempo reale attraverso il cavo dati - Grande display di 3,7" |
|
| Precisazioni tecniche | ||
| Misurazione della tensione (AC V) | ||
| Range di misurazione | Risoluzione | Precisione |
| 10 V ... 600 V (fase a neutro) | 0,1 V | ±(0,5 % + 0,5 V) |
| 10 V ... 600 V (fase a fase) | ||
| Misurazione della corrente (AC A) | ||
| Range di misurazione | risoluzione | precisione |
| 20 A |
0,001 A (<10 A) 0,01 A (≥10 A) |
±(0,5 % + 0,1 V) |
| 200 A |
0,01 A (<100 A) 0,1 A (≥100 A) |
±(0,5 % + 0,5 A) |
| 1200 A |
0,1 A (<1000 A) 1 A (≥1000 A) |
±(0,5 A + 5 A) |
| potenza attiva | ||
| range di misurazione | risoluzione | precisione |
| 0 KW ... 9,999 KW | 0,001 KW | ±(1 % + 0,008 KW) |
| 10 KW ... 99,99 KW | 0,01 KW | ±(1 % + 0,008 KW) |
| 100 KW ... 999,9 KW | 0,1 KW | ±(1 % + 0,8 KW) |
| 1 MW ... 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
| potenza apparente | ||
| range di misurazione | risoluzione | precisione |
| 0 KVA ... 9,999 KVA | 0,001 KVA | ±(1 % + 0,008 KVA) |
| 10 KVA ... 99,99 KVA | 0,01 KVA | ±(1 % + 0,08 KVA) |
| 100 KVA ... 999,9 KVA | 0,1 KVA | ±(1 % + 0,8 KVA) |
| 1 MVA ... 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
| potenza reattiva | ||
| range di misurazione | risoluzione | precisione |
| 0 KVAR ... 9,999 KVAR | 0,001 KVAR | ±(1 % + 0,008 KVAR) |
| 10 KVAR ... 99,99 KVAR | 0,01 KVAR | ±(1 % + 0,08 KVAR) |
| 100 KVAR ... 999,9 KVAR | 0,1 KVAR | ±(1 % + 0,8 KVAR) |
| 1 MVAR ... 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
| Energia attiva | ||
| range di misurazione | risoluzione | precisione |
| 0 KWh ... 9,999 KWh | 0,001 KWh | ±(1 % + 0,008 KWh) |
| 10 KWh ... 99,99 KWh | 0,01 KWh | ±(1 % + 0,08 KWh) |
| 100 KWh ... 999,9 KWh | 0,1 KWh | ±(1 % + 0,8 KWh) |
| 1 MWh... 9,999 MWh | 0,001 MWh | ±(1 % + 0,008 MWh) |
| Energia apparente | ||
| range di misurazione | risoluzione | precisione |
| 0 KVAh ... 9,999 KVAh | 0,001 KVAh | ±(2 % + 0,008 KVAh) |
| 10 KVAh ... 99,99 KVAh | 0,01 KVAh | ±(2 % + 0,08 KVAh) |
| 100 KVAh ... 999,9 KVAh | 0,1 KVAh | ±(2 % + 0,8 KVAh) |
| 1 MVAh... 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
| Energia reattiva | ||
| range di misurazione | risoluzione | precisione |
| 0 KVARh ... 9,999 KVARh | 0,001 KVARh | ±(2 % + 0,008 KVARh) |
| 10 KVARh ... 99,99 KVARh | 0,01 KVARh | ±(2 % + 0,08 KVARh) |
| 100 KVARh ... 999,9 KVARh | 0,1 KVARh | ±(2 % + 0,8 KVARh) |
| 1 MVARh... 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
| Fattore di potenza | ||
| range di misurazione | risoluzione | precisione |
| 0 ... 1 | 0,01 | ±0,04 |
| Angolo di fase | ||
| range di misurazione | risoluzione | precisione |
| -180º ... 180º | 0,1º | ±1º |
| Frequenza | ||
| range di misurazione | risoluzione | precisione |
| 45 Hz ... 65 Hz | 0,1 Hz | 0,1 Hz |
| Specifiche tecniche generiche | ||
| Display |
LCD di 3,7 " (320 x 240 pixel) con illuminazione del fondo LED |
|
| Grandezze elettriche misurabili | AC V, AC A, potenza attiva, potenza apparente, potenza apparente, fattore di potenza, angolo di fase, frequenza di rete | |
| Range di misurazione di tensione | 10 V ... 600 V AC, selezione di range automatica | |
| Standard sulla sicurezza | IEC1010CAT III 600V | |
| Resistenza di entrata AC V | 10 MΩ | |
| Frequenza di lavoro pinze da corrente | 40 Hz ... 1 kHz | |
| Frequenza di lavoro comporvata pinze da corrente |
45 Hz ... 65 Hz |
|
| Protezione da sovraccarica |
AC V |
720 V rms |
|
AC A |
1300 A con pinze da corrente | |
| Memoria | scheda SD | |
| Tempo di misurazione | 1 secondo | |
| Funzione di registro dei dati | registro in tempo reale nelle memory card SD | |
| Tempo di misurazione | 2 secondi ... 7200 secondi | |
| Uscita dei dati | per USB o RS-232, secondo il cavo di connessione | |
| Temperatura operativa | 0 ºC ... 50 ºC | |
| Umidità ambientale | <80 % H.r. | |
| Alimentazione | 8 x batterie 1,5 V AA / componente di rete | |
| Corrente di entrata |
Misuratore: 300 mA DC Pinza da corrente: 34 mA DC |
|
| Diametro massimo del condotto | 50 mm | |
| Peso |
Misuratore: 948 g (batterie
comprese) Pinza da corrente: 467 g (cavo compreso) |
|
| Dimensioni | Misuratore: 225 x 125 x 64 mm | |
| Pinza da corrente: 210 x 64 x 33 mm | ||
| Morsetto: 86 mm (esterno) | ||
|
|
||
|

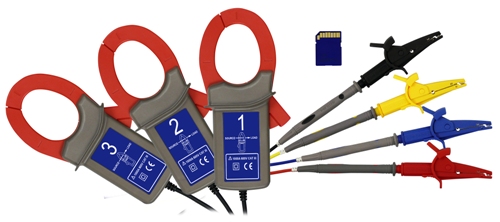

Contenuto
della spedizione |
||
|
|
||
| Componenti supplementari | ||
|
- Certificato di calibratura ISO, per le imprese che vogliano integrare l'analizzatore di qualità dell'energia trifasica nel proprio controllo interno di qualità o ricalibrarlo annualmente. Il certificato secondo la normativa ISO contiene una calibratura di laboratorio compreso il certificato con tutti i valori di misura. |
|
|
|
- Adattatore USB-RS232 (per la trasmissione dei dati a un portatile) |
||
|
Attenzione
nell'uso del misuratore di potenza / avviso di sicurezza: - Non usare il misuratore di potenza, le pinze o il cavo quando è evidente che sono danneggiati  .
- Faccia attenzione soprattutto quando effettua misurazioni in conduttori. - Per evitare danni al misuratore di potenza, effettui soltanto misurazioni entro i range specificati (evitando i limiti dei range). Tenga sempre presenti le indicazioni di avvertenza. - Non esporre il misuratore di potenza a temperature estreme, alla radiazione solare diretta, all'umidità relativa estrema o all'acqua. - Evitare forti scosse o urti. Collocare il misuratore di potenza con estrema attenzione. - Prima di accenderlo dovrebbe stabilizzare il misuratore di potenza alla temperatura ambiente (importante quando si trasporta da luoghi freddi a caldi e viceversa). - I lavori di riparazione e manutenzione, cosi come la semplice apertura dell'analizzatore di qualità dell'energia devono essere effettuati soltanto da tecnici qualificati di PCE-Instruments. - Non appoggiare il misuratore di potenza con la sua parte frontale contro la superficie di lavoro per evitare possibili danni al dispositivo di comando. - Usare il misuratore di potenza in interni di edifici. Nel caso che lo faccia all'esterno, deve farlo solo quando le condizioni ambientali siano adeguate (secco). - Non esporre il misuratore di potenza (in uso) a radiazione solare diretta, alte temperature, alta umidità o umidità di condensazione. - Il misuratore di potenza non è protetto contro polvere ed acqua (tenga molto presente tutto questo). - Non esporre il misuratore di potenza in aree corrosive o in presenza di gas esplosivi. - Non usare mai il misuratore di potenza con le mani bagnate o umide. - Usare sempre indumenti di sicurezza (guanti speciali...). - Prima di collegare le linee di prova o le pinze, disconnettere sempre prima il misuratore. - Per evitare danni o un corto circuito, lasciare l'oggetto da misurare senza corrente prima di collegarlo al misuratore di potenza o alle pinze. - Le entrate di misurazione sono separate le une dalle altre. Quando collega una parte, anche le altre devono essere in funzione. - Togliere tutte le linee di misurazione che non si vogliono usare dagli impianti. - Collegare prima di tutto il cavo di prova al misuratore di potenza e quindi alla parte da comprovare. - Situare con cura le linee di prova. |
||
 |
 |
|
|
