Analizzatore di vibrazioni PCE-VM 25
analizzatore di vibrazioni per il controllo di macchinari e cuscinetti / temperatura senza contatto e determinazione della velocità di rotazione / display OLED grafico a colori / memoria dati per 16.000 valori di misura / interfaccia USB

L'analizzatore di vibrazioni PCE-VM 25 è stato progettato per il controllo dei motori. L'analizzatore di vibrazioni assicura anche una buona funzionalità di questi macchinari. Grazie al funzionamento semplice, l'analizzatore di vibrazioni può essere impiegato per misurare una vasta gamma di parametri. Tali parametri possono essere l'accelerazione, la velocità e la traiettoria. L'analizzatore di vibrazioni non visualizza solo il valore effettivo, ma fa vedere anche il valore picco e il fattore di cresta. L'analizzatore di vibrazioni le dà un'informazione dettagliata sullo stato corrente e sulla cronologia dei valori di misura grazie all'analisi spettrale e alle previsioni di andamento. L'analizzatore di vibrazioni è dotato di collegamento USB per trasferire i dati a un PC per un'analisi successiva con il software opzionale. Questo consente di effettuare misure a lungo termine con la registrazione utilizzando un protocollo dati di misura. Anche se i dati non vengono trasferiti al PC, l'analizzatore di vibrazioni ha sufficiente capacità di memoria per poter salvare fino a 16000 valori internamente. C'è anche la possibilità di acquistare uno slot di misura VDIM. Per ulteriori informazioni sull'analizzatore di vibrazioni PCE-VM 25 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi analizzatori di vibrazioni e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

- Diagramma grafico delle tendenze

- Uscita auricolari

- Varie lingue

- Display OLED

- Riconoscimento automatico dell'ubicazione
  grazie al sensore foot

- Formato tascabile

Specifiche tecniche dell'analizzatore di vibrazioni PCE-VM 25

Accelerazione vibrazioni

0,1 ... 240 m/s², 0,2 Hz ... 10 kHz,
3 Hz ... 1 kHz, 1 kHz ... 10 kHz

Velocità vibrazioni

0,1 ... 1000 mm/s,
2 ... 300 kHz, 10 ... 1000 Hz

Percorso vibrazioni

0,01 ... 60 mm, 2 ... 300 Hz

Parametri diagnostici k(t) per il cuscinetto

1 ... 10 kHz, con memoria dati per 16.000 valori (ef. / picco)

Misura del valore effettivo

Si

Misura del valore di picco

Si

Misura del valore di cresta

Si

Precisione (vibrazioni)

±5 %, ±2 cifre

Misura delle rotazioni

1 ... 9999 rpm, ottica

Misura della temperatura

-40 ... +125 ºC ±2 K, infrarosso

Analisi della frequenza

125 linee FFT;
accelerazione / velocità
7 range di frequenza 2 a 11712 Hz

Uscita auricolari

3,5 mm tramite adattatore VM2xHP,
volume regolabile

Interfaccia

USB

Salvataggio dei dati

16.000 valori, software per PC opzionale per gestire i dati misurati e slot VMID

Display

Display grafico OLED; a colori, 128 x 128 pixel

Alimentazione

3 x LR03 / HR03 / AAA pile o pile NiMH, durata operativa 8 ... 12 h

Temperatura operativa

-20 ... +60 ºC, <95 % di umidità dell'aria senza condensa

Dimensioni

125 x 65 x 27 mm

Peso

140 g con batterie, senza sensori

Specifiche tecniche del sensore di accelerazione dell'analizzatore di vibrazioni

Uscita

Bassa potenza IEPE

Sistema piezo

Principio Shear

Sensibilità nominale

3,5 mV/ms-2

Sensibilità per i parametri irrilevanti

<5%

Dimensioni

Ø 21, altezza 34 mm (senza supporto)

Peso

53 g

Temperatura operativa

-20 ... +80 ºC

Cavo del sensore

Cavo a spirale, lunghezza ca.1,6 m, Ø 4 mm

Riconoscimento VMID della slot

digitale, una volta numero esadecimale a 16 cifre, lettura attraverso sensore foot, struttura in acciaio inox. Ø 25 mm, altezza 15 mm, 45 g, montaggio: due componenti adesivi

Applicazione dell'analizzatore di vibrazioni PCE-VM 25

Qui può vedere l'analizzatore di vibrazioni durante la misura

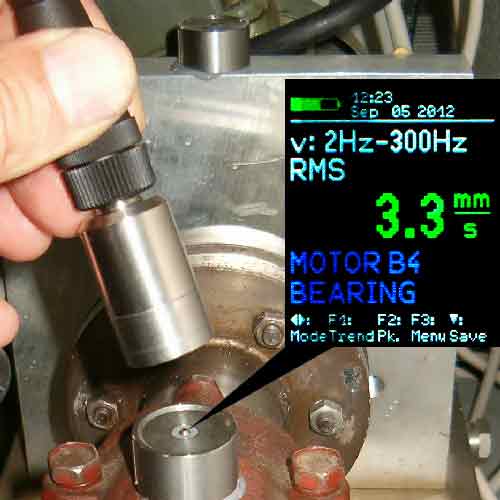

Informazioni generali sulle ubicazione della misura VMID

Per l'analisi si può usare come opzione il punto di misura VMID. Sono elementi di accoppiamento magnetico fatti in acciaio inox con un numero di serie digitale. I numeri di serie si possono trasferire attraverso un contatto di lettura dentro il sensore attraverso un cavo sensore. Con l'uso di questi punti di misura fissi si garantisce che le ubicazioni pertinenti possano essere misurate più volte.

Contenuto della spedizione
1 x Analizzatore di vibrazioni PCE-VM 25, 1 x sensore di vibrazioni con cavo a spirale, 1 x VMID punto di misura, 1 x cavo USB, 1 x adattatore auricolari, 1 x certificato di calibrazione, 1 x custodia di plastica, 1 x istruzioni d'uso

Accessori opzionali dell'analizzatore di vibrazioni PCE-VM 25

- VMID-PCE VM 25: Punto di misura VMID (pacchetto di cinque)

- SOFT-PCE VM 25: Software per PC VM 25

- TSA - PCE VM 25: Adattatore per la punta della sonda VM25

- TS-PCE-VM 25: Punta della sonda per l'ammortizzamento dell'accelerazione (M5)
