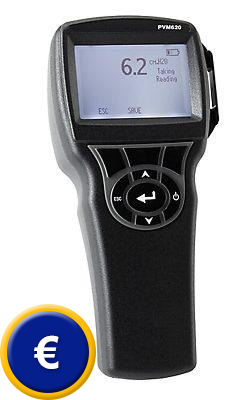

Anemometro con tubo di Pitot PVM-620
Anemometro di alta precisione con funzione di registro dei dati e software

L'anemometro a tubo di Pitot PVM-620 è un anemometro robusto, compatto e ideale per la misurazione della pressione, velocità del flusso d'aria e della portata volumetrica. Questo anemometro si può usare con tubi di Pitot per la misurazione della velocità e calcola la portata, indicando previamente la superficie del canale o il diametro. Grazie alle sue proprietà è ideale per istallatori, personale addetto all'ambiente, messa in funzione, supervisione di processi e regolazione di sistemi. In seguito lei raccomandiamo un altro modello di anemometro con interfaccia e memoria dati, oltre ad un cavo di dati e software per realizzare la trasmissione dei dati ad un PC o laptop.
Nel seguente link accederà a una visione generale dove potrà trovare qualunque anemometro.

I vantaggi più importanti dell'anemometro sono:

Vedere / stampare le istruzioni dell'anemometro PVM-620

Anemometro con tubo di Pitot

Pressione o flusso
Può commutare i valori di misura dal display tra pressione o flusso d'aria quando usa un tubo di Pitot o qualsiasi altro sensore di pressione dinamica. Dopo aver introdotto l'area della sezione può anche cambiare l'indicazione a portata.

Schema del principio di funzionalità secondo Prandtl
Misurazione della pressione dinamica "q" come differenza della pressione totale "pges" e la pressione statica ambientale "p".
Questo principio si usa soprattutto se l'aria da misurare presenta una velocità di flusso e una temperatura molto alte.
Il tubo da ristagno è uno strumento fondamentale per determinare la velocità del flusso dell'aria o dei gas in condutture o canali d'aria. E' una combinazione di tubo Pitot per misurare la pressione totale e una sonda per determinare la pressione statica.

Tubo di Pitot secondo Prandtl

Velocità del flusso d'aria

Con l'aiuto di un tubo di Prandtl può misurare la velocità del flusso nell'aria in m/s. La velocità del flusso d'aria si può misurare con una risoluzione di 0,1 m/s. Nel PVM-620 la presa di pressione totale del tubo di pitot si aggancia al connettore di pressione alta e la presa di pressione statica al connettore di pressione bassa. Prima di effettuare qualsiasi misurazione deve effettuare un azzeramento dello strumento. Poi si introduce la sonda con la punta in senso contrario al flusso di gas o aria e più parallelamente possibile alla conduttura, e di seguito può leggere i valori di misura. La velocità del flusso d'aria attuale si calcola in forma automatica. La densità dell'aria dipende a sua volta dalla pressione atmosferica e dalla temepratura attuale. Attraverso il fattore pitot si tiene presente la geometria del tubo di pitot che si utilizza. Si può regolare, e per il tubo di pitot è di 1,00.

Tubi di pitot

Può richiedere tubi di pitot di acciaio inossidabile in modo opzionale. Le offriamo tre versioni differenti. Il modello con una lunghezza di 305 mm entra perfettamente nella valigetta del PVM-620.
Il grande vantaggio: La forma ellittica della testina dei tubi di pitot offre il vantaggio di diminuire l'errore provocato dai differenti angoli del flusso durante la misurazione.

Specifiche tecniche

±3735 Pa (37,35 mbar) ±28,0 mm Hg
1,27 ... 78,7 m/s

1 Pa / 0,001 mm Hg
0,1 m/s

±1 % del valore di misura
±1,5% con 10 m/s

-5 ...+45°C

12.700 valori di misura

1 s a 1 h (regolabile)

display LCD

178x 84 x 44 mm (alto x largo x profondo)

270 g

4 pile rotonde AA

Contenuto della spedizione
1 anemometro con tubo di Pitot PVM-620, software, certificato di calibratura, batterie, valigetta e istruzioni.

Accessori disponibili
- Certificato di calibratura DIN ISO (solo pressione) per la ricalibratura
- Tubo di silicone, 2 m

Tubo di Pitot Set 1A, si compone di:
 - Tubo di Pitot telescopico (max. 100 °C) estraibile fino a ca. 980 mm
 - 2 x 9 m tubo di PVC (rosso e azzurro)
 - Valvola di adattamento dell'anemometro per l'azzeramento, il che aumenta la precisione della misurazione
 - Termometro digitale HL 600 (-200 ... +1200 °C)
 - Sensore ad aria per il termometro digitale
 - Regola di calcolo per correzioni

Tubo di Pitot Set 1B, si compone di:
 - Tubo di Pitot di acciaio nobile (max. 800 °C) 483 x 8 mm
 - 2 x 9 m tubo di PVC (rosso e blu)
 - Valvola di adattamento dell'anemometro per l'azzeramento, il che aumenta la precisione della misurazione
 - Termometro digitale HL 600 (-200 ... +1200 °C)
 - Sensore ad aria per il termometro digitale
 - Regola di calcolo per correzioni
