Dinamometro da fissaggio PT AT
strumento per determinare
l'adesione
con memoria di valori
interna,
interfaccia RS-232 e set di software opzionale |
|

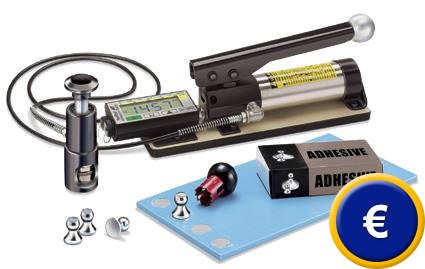

Il dinamometro da
fissaggio PT AT misura la forza di trazione
necessaria per distaccare il rivestimento di una
superficie dalla sua base. La forza esercitata dallo
strumento è molto grande.
Quando si misura la forza di estrazione o il
fissaggio, riveste importanza la composizione della
superficie del materiale da verificare. Grazie alla
possibilità di adattamento delle testine di
misurazione si compensano le irregolarità della
superficie. Nel display LCD si mostra la forza di
trazione in Pa o in psi e può informare riguardo
alla forza di fissaggio rispetto al materiale della
base. Questo dinamometro da fissaggio consta anche
di un indicatore di velocità di trazione che
garantisce la realizzazione della verifica rispetto
alla normativa ISO / AST. Lo strumento è usato per
il controllo di entrata e uscita nella produzione e
nel settore dell'indagine e sviluppo. Il dinamometro
da fissaggio è resistente alla polvere e agli
spruzzi d'acqua ed è protetto contro le vibrazioni.
La pompa manuale idraulica consente il suo uso in
qualsiasi posizione. Uno speciale vantaggio è la
memoria dei valori interna, per esempio quando il
dinamometro da fissaggio si usa per misurazioni in
serie nella produzione o in serie di prove nello
sviluppo dei prodotti. Se lo desidera, si può
effettuare la trasmissione e la valutazione dei
valori di misura della forza di fissaggio dello
strumento a un computer o laptop per mezzo del
software opzionale. I valori della misurazione si
possono inviare a MS Excel, per esempio. La
spedizione standard del dinamometro da fissaggio si
effettua con testine dal diametro determinato. Può
richiedere altre dimensioni in modo opzionale. Qui
troverà una visione generale di tutti i dinamometri. |
|
 |
|
Display |
|
|
Il
display digitale del dinamometro da fissaggio mostra
i dati di misura (in Pa o in psi) e informazioni
supplementari sulla batteria, il modo di misurazione
nel quale si trova, il modo di memoria (on / off),
la velocità di trazione (trazione / tempo
esercitato). |
|
Superfici |
|
I corpi
della misurazione contengono testine di misurazione
variabili con superficie piana (mate- riale
alluminio). Queste testine si adattano molto bene
alla struttura alla quale corrisponde (laccato,
caucciù, laminati, rivestimenti in plastica,
composti di ogni tipo). Nella spedizione si
includono testine da 20 mm. Se ne desidera altre,
dovrà richiederle in modo opzionale. Si
intercambiano facilmente. |
|
|
Esempi per l'uso
/ Video sull'uso |
|
Il fissaggio dei componenti - masse di protezione su
recipienti può essere verificata in modo molto
semplice, come la forza da fissaggio di gommati su
metalli o di pavimentazione su cemento. Lo strumento
si usa soprattutto per verificare il materiale di
placche di fibre con vari rivestimenti o materiali
di legno o per misurare il fissaggio della
superficie in cemento.
|
|
Precisazioni tecniche |
|
Campo di misura |
0 ... 20 MPa (0 ... 3000
psi)
|
|
Risoluzione |
0,01 MPa (1 psi) |
|
Precisione |
± 1 % (in tutto il
campo di misura) |
|
Superficie di misura |
nella spedizione si
includono testine di alluminio
di prova con un diametro di 20 mm
(altre testine con diametro di 50 mm
si possono sollecitare in modo opzionale) |
|
Materiali |
il dinamometro da
fissaggio si può usare in ogni tipo di superficie di
materiali. E' necessario solo che vi sia una
superficie piana. |
|
Memoria |
interna per 200
misurazioni (oltre il valore massimo che corrisponde
alla forza di fissaggio nel dinamometro da fissaggio
si conservano anche il diametro della testina
utilizzata, la durata della misurazione e la
velocità di trazione). |
|
Interfaccia |
RS-232 |
|
Software e cavo dati |
si, componenti opzionali |
|
Display |
display LCD |
|
Condizioni ambientali |
0 ... + 50 °C / 0 ... 80 %
H.r. |
|
Alimentazione |
2 batterie AAA |
|
Dimensioni |
40 x 20 x 15 cm |
|
Peso |
5,5 kg |
|
Normativa |
ASTM D4541, ISO 4624 |
|
Software |
|
 |
Il software opzionale le permetterà di effettuare la
trasmissione e la successiva valutazione dei dati
della forza da fissaggio conservati nello strumento
a un computer o a un laptop.
- Per WIN ´95, ´98, ´2000, ´ME,
´XP.
- In differenti lingue: inglese, spagnolo, tedesco
francese, italiano.
- Si possono introdurre segni, commenti,
linee ... con facilità
-
I dati possono essere trasmessi ad altri programmi. |
|
Contenuto della spedizione
Dinamometro da fissaggio PT AT, 20 testine per
misurazione di alluminio (diametro 20 mm), nastro
abrasivo, 1 tubo di adesivo (per attaccare le
testine di alluminio alla superficie del materiale
da verificare) straccetto da pulizia, 1 taglierino,
2 batterie, valigetta da trasporto leggera,
certificato di calibratura (standard americano
NIST), video sull'uso, istruzioni |
Componenti opzionali
- Set del software con
cavo dati RS-232
(per la trasmissione dei dati della forza di
misura conservati nello strumento a un PC o a
un laptop oltre alla rappresentazione grafica
e l'analisi dei valori nel PC.) I dati possono
essere inviati ad altri programmi, p.es.
a MS Excel.
- Adattatore RS 232 - USB
(per convertire l'interfaccia integrata RS-232 a
USB. Questo di solito è necessario se
desidera collegare lo strumento a un laptop per
effettuare la trasmissione dei valori).
- Certificato di calibratura
ISO
(per imprese che desiderino incorporare il
dinamometro da fissaggio alle norme ISO
di controllo interno dell'impresa al momento del-
l'acquisto o all'effettuare la ricalibratura
annuale
che garantisce un'alta precisione di misura)
- Testine per misurazione
Testine per misurazione di alluminio che si
possono acquisire successivamente con altre
dimensioni (con differenti diametri).
- Adesivo di scorta
un tubo de adesivo a due componenti
e nastro (bastoncini impregnati).
- Set speciali da 50 mm
ideale per forza di adesione minore, p.e. per
verificare superfici in cemento o plastica su
legno o metallo. Il set contiene testine di
misura di alluminio con diametro di 50 mm,
taglierino e attacco.
- Set speciale per pavimenti
Normalmente si possono misurare anche pavi-
menti con la dotazione standard della spedi-
zione.
Nel caso che tali pavimenti siano molto grossi
o esistano sulla base altri rivestimenti di un
considerevole spessore, si raccomanda l'uso
di questo set speciale per pavimenti.
|
|
 |
 |
|
