Finestra d'ispezione IR FLIR Serie IRW
finestra d'ispezione IR FLIR Serie
IRW per l'ispezione dei quadri elettrici /
facile da installare / sportello apribile per accesso rapido |
La finestra d'ispezione IR Flir della serie
IRW è trasparente alla radiazione a infrarossi per onde corte, medie e
lunghe. Grazie al fissaggio particolare ad un solo foro, la finestra d'ispezione IRW si può installare in pochi passi. Aprire una cabina elettrica per effettuare un’ispezione visiva e termografica dei suoi componenti alimentati è un lavoro piuttosto pericoloso, in quanto ci si potrebbe esporre al rischio di incidenti per scariche ad arco. Ora è possibile frapporre tra l'operatore e le apparecchiature sotto tensione la nuova finestra FLIR IRW, per garantire una maggiore protezione ed eliminare la necessità di aprire gli armadi.
Se ha qualche domanda
sulla finestra d'ispezione si metta in contatto con noi al numero: +39 0583 975114. I nostri tecnici e ingegneri la sapranno consigliare su queste finestre d'ispezione e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments. |
|
|
Facile da installare
L'installazione delle finestre IR di FLIR è semplice e sicura sul modello delle comuni connessioni di condutture:
-
Un solo foro per ogni finestra
-
Un solo dado ad anello da stringere: PIRma-Lock™
-
Utilizza punzoni standard USA per la realizzazione del foro
Affidabilità
di PIRma-Lock™
La comprovata ed affidabile tecnologia a dado bloccante rende unica la tecnologia della finestra IR di FLIR:
-
I denti si fissano saldamente all'interno del pannello
-
Mette a terra automaticamente i componenti metallici
-
Nessuna necessità di fori per viti che potrebbero spanarsi in seguito
Coperchio incernierato ad accesso rapido
Semplice vite a testa zigrinata per il rilascio del coperchio della finestra IR permanentemente incernierato:
-
Facile apertura a scatto del coperchio per una più rapida scansione
-
Previene cadute, scambi e perdite
-
Etichetta identificativa interna permanente
Finestra IR in cristallo ad ampio spettro
Obiettivo incapsulato in un robusto telaio in alluminio anodizzato, consentendo scansioni in interni ed esterni:
-
Consente le riprese di immagini IR ad onde corte, medie e lunghe
-
Supporta ispezioni visive e termiche con fusione immagini
-
Consente il passaggio di puntatori laser ed illuminatori
Maggior produttività e ritorno sull'investimento (ROI)
Riduce nettamente il tempo di ispezione per valutazioni più efficienti nel rispetto delle linee guida NFPA 70E:
-
Richiede solo una persona anziché tre
-
Elimina la necessità dell'ingombrante PPE
-
Contribuisce a ridurre la stragrande maggioranza di elementi scatenanti di scariche ad arco
Integrità FLIR
FLIR supporta le finestre della Serie IRW con test approfonditi e una garanzia illimitata per la vita del prodotto:
-
Conforme a standard e certificazioni UL, KEMA e TUV
-
Sopporta scariche ad arco, vibrazioni ed umidità estrema
-
Garanzia illimitata per la vita del prodotto contro difetti di fabbricazione
|
Specifiche tecniche della finestra d'ispezione
IR FLIR Serie IRW |
|
Finestra IR 2" - IRW-2C
|
Finestra IR 3" - IRW-3C
|
Finestra IR 4" - IRW-4C
|
Specifiche dimensionali |
|
|
|
Altezza complessiva |
85,5 mm |
107,4 mm |
136,5 mm |
Larghezza complessiva |
73 mm |
99 mm |
127 mm |
Spessore complessivo |
25,5 mm |
26,86 mm |
29,25 mm |
Diametro effettivo necessario per il foro (nominale) |
60,3 mm |
88,9 mm |
114,3 mm |
Greenlee Punch |
76BB |
739BB |
742BB |
Spessore massimo consigliato del pannello
|
3,2 mm |
3,2 mm |
3,2 mm |
Specifiche dell'ottica |
|
|
|
Diametro dell'ottica |
50 mm |
75 mm |
95 mm |
Diametro dell'apertura di osservazione |
45 mm |
69 mm |
89 mm |
Area dell'apertura di osservazione |
1590 mm² |
3739 mm² |
6221 mm² |
Massima temperatura ottiche |
1355,6 °C |
1355,6 °C |
1355,6 °C |
Certificazioni e prove di verifica |
|
|
|
Resistenza massima all'estrazione |
657 kg |
1655 kg |
1678 kg |
Specifiche tecniche generali della finestra d'ispezione IR FLIR Serie IRW |
Tipo di ambiente NEMA |
Tipo 4/12 (esterno/interno) |
Gamma di tensioni |
qualsiasi |
Messa a terra automatica |
si |
Temperatura massima d'esercizio |
260 °C |
Materiale del corpo |
alluminio anodizzato |
Materiale della guarnizione |
silicone |
Materiale della minuteria meccanica |
acciaio |
Compatibile con tutte le camere FLIR
|
si |
Sistema di installazione PIRma-Lock |
si |
Chiusura e dispositico di blocco integrati |
si |
Installazione con singolo foro |
si |
Comprende vite a testa zigrinata e vite di sicurezza
|
si |
Ampiezza di banda IR: onde corte, medie e lunghe
|
si |
Spettro di luce visibile |
si |
Compatibile Picture-in-Picture e Thermal Fusion
|
si |
Certificazione e prove di verifica |
|
Componente riconosciuto UL (UL 50V)
|
si |
Classificazione ambiente UL50 / NEMA |
Tipo 4/12 |
Prova scariche ad arco, IEC 62271-200 (KEMA)
|
5 kV, 63 kA per 30 cicli a 60 Hz |
Classificazione IP, IEC 60529 (TÜV)
|
IP67 |
Prova vibrazione, IEC 60068-2-6 (TÜV)
|
resistente a vibrazioni 100 m/s²
|
Prova di umidità, IEC 60068-2-3 (TÜV)
|
resistente ad umidità estrema |
Prova meccanica, ANSI/IEEE C37.20.2
sezione A3.6 (TÜV) |
coperchio resistente a impatti e carichi
|
Altro |
|
Garanzia |
Garanzia illimitata per la vita del prodotto contro difetti di fabbricazione |

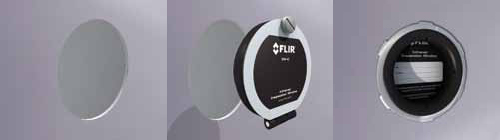

Esempio di applicazione e installazione della
finestra d'ispezione IR FLIR Serie IRW |
|
|
|
Contenuto della spedizione:
Finestra d'ispezione IRW-2C o IRW-3C o IRW-4C |
|
|
