Manometro con tubo di Pitot PVM-620
Manometro di alta precisione con funzione di registro dei dati e software

Manometro a tubo di Pitot PVM-620 è un manometro robusto, compatto e ideale per la misurazione della pressione, velocità del flusso d'aria e della portata volumetrica. Questo manometro si può usare con tubi di Pitot per la misurazione della velocità e calcola la portata, indicando previamente la superficie del canale o il diametro. Grazie alle sue proprietà è ideale per istallatori, personale addetto all'ambiente, messa in funzione, supervisione di processi e regolazione di sistemi. Potrà trovare sotto nel paragrafo sugli "Accessori" il tubo di Pitot più adatto alle sue esigenze. Oppure può scegliere uno dei set di tubi di Pitot in offerta. Se desidera conoscere il principio di misura della pressione assoluta della pressione assoluta e differenziale, visiti il seguente link dove si illustra il: Principio di misurazione. Qui potrà trovare altre manometro per la pressione positiva, negativa, differenziale con interfaccia RS-232 e software. In questo link può disporre di una visione generale nella quale potrà trovare qualsiasi tipo di manometro di cui ha bisogno.

Informazione e prezzo del manometro con tubo di Pitot PVM-620  Istruzioni per l'uso del manometro con tubo di Pitot PVM-620  Certificato CE per il manometro con tubo di Pitot PVM-620  Video degli strumenti di PCE Instruments  Qui troverà immagini del manometro con tubo di Pitot PVM-620  Datasheet del manometro con tubo di Pitot PVM-620

I vantaggi più importanti del manometro sono:

- Misurazione della pressione differenziale e
  pressione statica -3735 Pa fino a +3735 Pa

- Calcolo e indicazione della velocità attraverso la
  pressione differenziale (solo in connessione con
  un tubo di pitot)

- Indicazione diretta della portata dopo
  l'introduzione delle misure del canale

- Memorizzazione dei valori puntuali

- Memoria dei valori con indicazione di data e ora

- Si include il software LogDat2 e il certificato di
  calibratura

- Possibilità di introduzione di un fattore di
  correzione

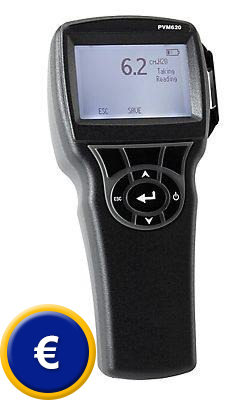

Manometro con tubo di Pitot PVM-620 per la misurazione in ambiente pulito.

Manometro con tubo di Pitot

Pressione o flusso
Può commutare i valori di misura dal display tra pressione o flusso d'aria quando usa un tubo di Pitot o qualsiasi altro sensore di pressione dinamica. Dopo aver introdotto l'area della sezione può anche cambiare l'indicazione a portata.

Schema del principio di funzionalità secondo Prandtl
Misurazione della pressione dinamica "q" come differenza della pressione totale "pges" e la pressione statica ambientale "p".
Questo principio si usa soprattutto se l'aria da misurare presenta una velocità di flusso e una temperatura molto alte.
Il tubo da ristagno è uno strumento fondamentale per determinare la velocità del flusso dell'aria o dei gas in condutture o canali d'aria. E' una combinazione di tubo Pitot per misurare la pressione totale e una sonda per determinare la pressione statica.

Schema di funzione del tubo di Pitot secondo Prandtl

Tubo di Pitot secondo Prandtl

Velocità del flusso d'aria

Con l'aiuto di un tubo di Prandtl può misurare la velocità del flusso nell'aria in m/s. La velocità del flusso d'aria si può misurare con una risoluzione di 0,1 m/s. Nel PVM-620 la presa di pressione totale del tubo di pitot si aggancia al connettore di pressione alta e la presa di pressione statica al connettore di pressione bassa. Prima di effettuare qualsiasi misurazione deve effettuare un azzeramento dello strumento. Poi si introduce la sonda con la punta in senso contrario al flusso di gas o aria e più parallelamente possibile alla conduttura, e di seguito può leggere i valori di misura. La velocità del flusso d'aria attuale si calcola in forma automatica. La densità dell'aria dipende a sua volta dalla pressione atmosferica e dalla temepratura attuale. Attraverso il fattore pitot si tiene presente la geometria del tubo di pitot che si utilizza. Si può regolare, e per il tubo di pitot è di 1,00.

Tubi di pitot

Può richiedere tubi di pitot di acciaio inossidabile in modo opzionale. Le offriamo tre versioni differenti. Il modello con una lunghezza di 305 mm entra perfettamente nella valigetta del PVM-620.
Il grande vantaggio: La forma ellittica della testina dei tubi di pitot offre il vantaggio di diminuire l'errore provocato dai differenti angoli del flusso durante la misurazione.

Specifiche tecniche

Campi di misura
  - Pressione
  - Portata


±3735 Pa (37,35 mbar) ±28,0 mm Hg
1,27 ... 78,7 m/s

Risoluzione
  - Pressione
  - Portata


1 Pa / 0,001 mm Hg
0,1 m/s

Precisione (a 20 ºC)
  - Precisione
  - Portata


±1 % del valore di misura
±1,5% con 10 m/s

Temperatura ambientale

-5 ...+45°C

Memoria

12.700 valori di misura

Quota di misurazione

1 s a 1 h (regolabile)

Display

display LCD

Dimensioni

178x 84 x 44 mm (alto x largo x profondo)

Peso (senza batteria)

270 g

Alimentazione

4 pile rotonde AA

Contenuto della spedizione
1 manometro con tubo di Pitot PVM-620, software, certificato di calibratura, batterie, valigetta e istruzioni.

Accessori disponibili
- Certificato di calibratura DIN ISO (solo pressione) per la ricalibratura
- Tubo di silicone, 2 m
- Tubo di Pitot 305 x 4 mm
- Tubo di Pitot 483 x 8 mm
- Tubo di Pitot 795 x 8 mm

Potrà vedere il manometro con tubo di Pitot PVM-620.
