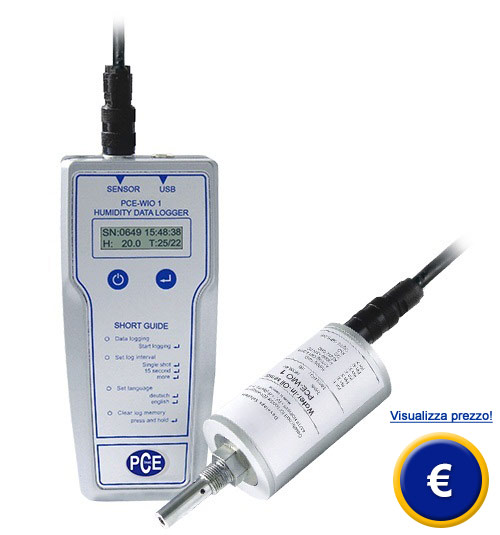

Misuratore di
acqua in olio PCE-WIO 1 |
|
|
Il misuratore d'acqua in olio è adatto per la misurazione in tempo reale del contenuto assoluto dell'acqua in oli lubrificanti e minerali. Grazie al suo controllo continuo del contenuto d'acqua mediante un sensore, questo sistema possiede vari vantaggi in comparazione con i sistemi di prova puntuali. Grazie alla rilevazione rapida di entrata dell'acqua in un circuito, causato ad esempio da una fuoriuscita, si ottiene un aumento considerevole della sicurezza e si evitano i danni risultanti negli impianti. Come risultato si riducono considerevolmente le spese di riparazione e i periodi di inattività. Gli impianti di essiccatura di olio possono essere controllati indipendentemente con il misuratore di acqua in olio. Così si riducono i costi dell'energia e delle analisi in relazione ai sistemi senza misurazione in tempo reale. La misurazione continua del contenuto di acqua negli impianti idraulici è una misura di garanzia nei processi di produzione. Utilizzando le misurazioni puntuali si rischia di non rilevare l'aumento del contenuto di acqua, cosa che non avvieni con gli strumenti che lavorano in tempo reale. L'olio che ci manda il cliente per la calibratura (2 litri) si analizza prima di tutto rispetto al contenuto d'acqua, di seguito si inizia il processo di essiccatura dell'olio. Aggiungendo via via una quantità determinata di acqua in un circuito di olio chiuso si può determinare una curva di calibratura. Per rilevare la dipendenza del valore di misura dalla temperatura si realizza la calibratura a differenti temperature. Di seguito può avere una visione generale di tutti i misuratori di umidità assoluta. |
|
|
|
|
|
Vedere / stampare
le istruzioni del misuratore di acqua in olio PCE-WIO 1 |
| Specifiche tecniche | |
| Range di misura del contenuto di acqua | 10 ... 10000 ppm in olio |
| Range di misura della temperatura | -20 ... +60 ºC |
| Precisione della misura |
dipende dai dati
di calibratura, errore |
| Precisione di lavoro |
vuoto fino a 30 MPa |
| Temperatura operativa | -20 ... +60 ºC |
| Tolleranza ambientale | elementi aggressivi devono essere azzerati prima |
| Alimentazione | 18 ... 28 V DC ca. 30 ... 70 mA |
| Uscite | dati RS-232 I/O per accoppiamento dell'unità di processo, uscita di corrente 4-20 mA, uscita commutata (opzionale) 24 V DC, max. 100 mA |
| Connettore | connettore circolare, 7 poli, tipo Binder 723 |
| Tipo di protezione | IP 65 |

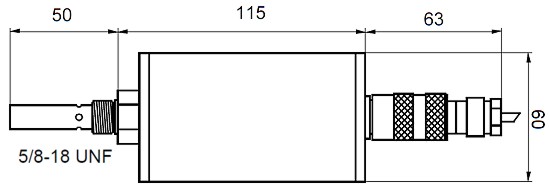

| Vite di connessione | 5/8 - 18 UNF, SW 22 |
| Profondità di installazione | 50 mm |
| Altezza della struttura | 115 mm |
| Diametro della struttura | 60 mm |
| Lunghezza totale | 176 mm |
| Specifiche tecniche del display | |
| Display | LCD da due linee a 16 digit |
| Connessione del sensore | per sensore di umidità |
| Interfaccia |
USB 2.0 |
| Software |
aggiornabile attraverso l'interfaccia USB |
| Capacità di memoria |
12000 valori di misura |
| Temperatura operativa | -20 ... +40 ºC |
| Alimentazione | 4 x batterie NiMH AA |
| Struttura | alluminio fuso |
| Dimensioni | 100 x 200 x 42,4 mm |
| Tipo di protezione struttura | IP 66 |
| Tipo di protezione connettore | IP 67 |
| Montaggio | Misuratore portatile da usare in qualsiasi posizione |
|
Il sensore del misuratore di acqua in olio si dovrebbe montare in un punto dove il contenuto di umidità dell'olio offra maggiori informazioni. Per esempio, se si teme una rottura di un radiatore come fonte di perturbazione, in tal caso si dovrebbe selezionare il punto di misurazione nel circuito di olio proprio dietro il radiatore. Se si deve controllare la qualità dell'olio in un sistema, si deve selezionare il punto di suzione della pompa. Il montaggio si effettua mediante un foro dove verrà avvitato il sensore per fare in modo che sia costantemente immerso dentro al flusso di olio. |
|
|
Il sensore del misuratore di acqua in olio PCE-WIO è fabbricato in acciaio inossidabile con vite da 5 /8-18 UNF. I sensori per la temperatura e l'umidità sono posizionati nella testina. Per realizzare la misura deve introdurre la testina nel flusso dell'olio, gli elementi sono protetti mediante un cappuccio contro un flusso troppo forte. Il sensore sopporta pressioni fino a 300 MPa. La connessione elettrica si realizza attraverso il connettore circolare tipo Binder-723. |
|
|
Contenuto della spedizione |
|
|
|
|
|
