Misuratore di colore
CTA
(Color Tector Alpha®)
colorimetro spettrale
secondo DIN 5033 (con accumulatore, memoria, RS-232) |
|

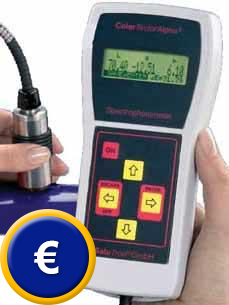

CTA è
un colorimetro dotato di una testina da misura esterna e una geometria
di misura di 45 ° / 0 ° secondo DIN 5033. Questo colorimetro si basa
su una tecnologia di microsistema moderna e precisa ed opera secondo
il metodo spettrale: una fonte di luce definita illumina la zona di
prova e la luce riflessa sulla superficie si misura in modo
spettrale.
Il campo di applicazione dello strumento è molto esteso. Si impiega
per il controllo oggettivo di qualità dei colori nella produzione
(così si riduce la percentuale di perdite) nella misurazione e
registro di colore nel controllo di ingresso di mercanzie per sistemi
QM secondo DIN EN ISO 9000, per il controllo di distanze di colori di
prove di colore, per standard di colore, così come per la misurazione
di colore assoluta.
Dato che il colorimetro è dotato di un interfaccia RS-232 e una
memoria permanente, si può utilizzare allo stesso modo per misurazioni
in loco (con immagazzinamento interno dei dati di misura e loro
successiva trasmissione al PC), ma certe volte anche come colorimetro
di laboratorio con trasmissione diretta al PC o Laptop (potrà chiedere il cavo dell'interfaccia ed il software opzionale).
Lo strumento si consegna con standard bianco incluso (con certificato
di calibratura BAM), testina per misurazione esterna con cavo di 1,5
m, software per l'apprendistato, pacchetto di accumulatori
ricaricabili intercambiabili, caricatore, valigetta ed istruzioni per
l'uso. |
|
- Eccellente riproducibilità con
l'analisi
spettrale
- Molteplici possibilità di valutazione dei dati di
misura (software opzionale per la trasmissione
e valutazione dei dati)
- Testina per misurazione esterna con
impugnatura elastica per realizzare la
misurazione in modo automatico (è di grande
aiuto quando si misurano pelli o tessuti)
- Piccola e comoda testina da misurazione ad
illuminazione con diodi di luce bianca
- Sicuro immagazzinamento dei dati con
memoria base permanente per 1000 prove di
colore con spettri di remissione
- Immagazzinamento dati con data e ora
- Pacchetto di accumulatori intercambiabili per
disposizione ad uso
continuato
- Interfaccia di serie RS-232
- Display grafico LCD illuminato |
Vedere/ stampare le istruzioni
per l'uso del misuratore di colore
 |
|
Software |
 |
Il software opzionale serve per la
trasmissione di valori di misura del colorimetro e la valutazione dei
valori di misura del colore. Questo software dispone di numerose
funzioni:
- Controllo di qualità: valori standard di colori a
scelta ΔE, buono
/ non buono nel registro
- Funzione di stampa di grafici e registro di
misura
- Banca dati per lavorare sui dati della misurazio-
ne e gli spettri di colore
- Rappresentazione grafica di coordinate e diffe-
renze di colore con rispetto agli standard
(standard di colori in differenti aree di colori p.e.
area di colore)
- Funzione di linee di separazione
- Valori standard di colore a scelta, se segna
ΔE, buono / non buono nel registro di misura-
zione
- Funzioni statistiche
- Funzioni di stampa di grafici e registri di misura |
|
Uso |
|
Il colorimetro può utilizzarsi in
differenti sostrati. Il fatto di poter impiegarsi in ogni tipo di
superfici e non solo in superfici piane e lisce fa di questo
strumento che sia molto utile. Possono essere determinati perfino

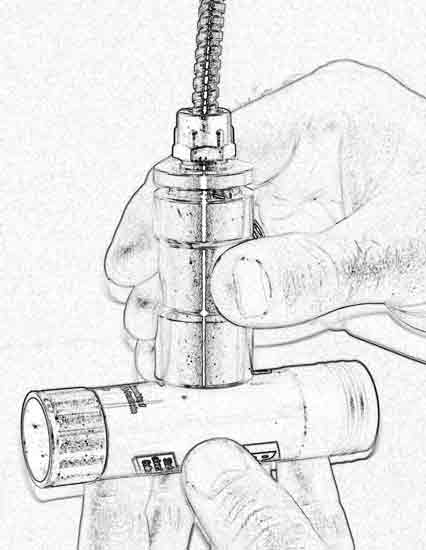

superfici rotondi con piccole raggi. Le mostriamo un esempio di una
testina misurando un tubo adesivo rotondo.
La risoluzione automatica le permette di misurare oggetti piccoli
che non stiano fissi, poiché può sottomettere la testina durante il
processo di misurazione con una mano e l'oggetto a misurare con
l'altra. Se desidera ottenere una migliore riproducibilità in questo
tipo di misurazioni le raccoman-diamo l'uso di un tripode che potrà
trovare tra i componenti opzionali. |
|
Precisazioni
tecniche |
|
Geometria della misurazione |
illuminazione circolare di 45° / 0° per 45°
misurazione per 0° secondo DIN 5033 |
|
Tipi di luce tarata |
D
65, D 55, A, C |
|
Osservatore tarato |
2° (1931) e 10° (1964) |
|
Aree di colore |
XYZ, Yxy, ΔE CIE L * a * b *, ΔE CIE L * u * v * |
|
Spektralbereich |
400 nm bis 700 nm |
|
Risoluzione |
10 nm (interna 3,5 nm) |
|
Riproducibilità |
ΔE < 0,2 (livello determinato con 10 misurazioni dello standard bianco
della spedizione |
|
Origine della luce |
3
diodi di luce bianchi e 3 azzurri in disposizione circolare
Attenzione: il colorimetro si può usare solo in prove non fluorescenti
|
|
Display |
valori assoluti e relativi, spettro di remissione |
|
Memoria di valori interna |
memoria base permanente per 1000 prove di colore con spettri di
remissione |
|
Interfaccia |
RS-232 |
|
Software |
opzionale |
|
Alimentazione |
Ni MH 6 Volt / 1100 mAh, fino a 1000 tempi |
|
Durata dell'accumulatore |
almeno 1000 misurazioni |
|
Dimensioni |
80 x 180 x 54 mm |
|
Peso |
600 g con accumulatore incluso |
|
Condizioni ambientali |
15 ... + 35°C / massimo 85 % H.r. senza condensazione |
|
Norma |
DIN 5033 |
|
Contenuto
della spedizione
1 colorimetro CTA, 1 standard
bianco (con
certificato di calibratura BAM), 1 testina per la misurazione esterna
con cavo 1,5 m, software di apprendistato, pacchetto di accumulatori
ricaricabili, caricatore, valigetta e istruzioni per l'uso |
Componenti
supplementari
- Software completo de trasmissione e valutazione con le seguenti
funzioni:
- Trasferimento dati
- Banca dati per lavorare i dati di misura e gli spettri di colore
- Rappresentazione grafica di coordinate e differenze di colore
rispetto agli standard
immagazzinati in differenti aree di colore, per esempio
l'area di colore CIE L*a*b
- Funzione di linee di separazione
- Controllo di qualità: valori standard di colori a scelta ΔE,
buono / non buono nel registro
- Funzione di stampa grafici e registro di misura
- Accumulatore di scorta (Ni MH, ricaricabile, senza effetto Memory)
- Treppiede di precisione per la testina per misurare in piccoli
componenti. |
 |
 |
|

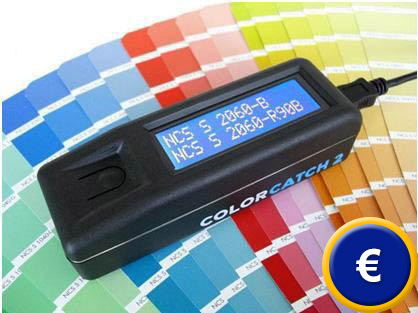

Qui troverá un'altro modello di misuratore
di colore:
-
Misuratore di colore PCE-RGB
(strumento con o senza display, area cromatica RGB / HSL, interfaccia
per il PC,
software)
|
|
Qui troverà una visione generale di
tutti i misuratori che le offre PCE Group. |
