Misuratore di forza da fissaggio PT AT
strumento per determinare l'adesione
con memoria di valori interna,
interfaccia RS-232 e set di software opzionale |
|

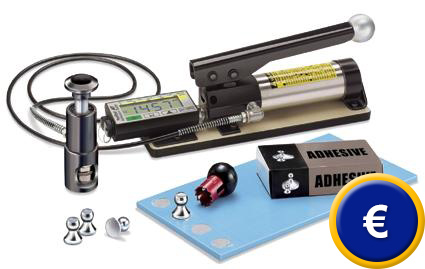

Questo misuratore di forza da fissaggio PT
AT è in grado di misurare la forza di trazione necessaria per tirar via
il rivestimento di una superficie dalla sua base. La forza che è capace
di esercitare questo strumento è molto grande.
Quando andiamo a misurare la forza di estrazione o il fissaggio, è molto
importante temere presente la composizione della superficie del
materiale da verificare. Grazie alla possibilità di adattamento delle
testine per la misurazione, si compensano le irregolarità della
superficie. Nel display LCD si mostra la forza di trazione in Pa o in
psi e si danno le informazioni necessarie riguardo alla forza di
fissaggio rispetto al materiale della base. Questo misuratore di forza
da fissaggio consta anche di un indicatore di velocità di trazione che
garantisce la realizzazione della verifica rispetto alla normativa ISO /
AST. Lo strumento è usato per il controllo di entrata e uscita nella
produzione e nel settore dell'indagine e sviluppo.
Il misuratore di forza da fissaggio è resistente alla polvere, agli
spruzzi d'acqua, ed è protetto contro le vibrazioni. La pompa manuale
idraulica consente il suo impiego in qualsiasi posizione. Uno speciale
vantaggio è dato dalla memoria dei valori interna, per esempio quando il
misuratore di forza da fissaggio si usa per misurazioni in serie nella
produzione o in serie di prove nello sviluppo dei prodotti. Se lo
desidera, è possibile effettuare la trasmissione e la valutazione dei
valori di misura della forza di fissaggio dello strumento a un computer
o laptop per mezzo del software opzionale. I valori della misurazione si
possono inviare a MS Excel, per esempio.
La spedizione standard del misuratore di forza da fissaggio si effettua
con testine dal diametro determinato. Può richiedere altre dimensioni in
modo opzionale.
Qui
troverà una visione generale di tutti i misuratori di forza. |
|
 |
| Display |
|
|
Il display digitale del
misuratore di forza da fissaggio mostra i dati di misura (in Pa o in psi)
e informazioni supplementari sulla batteria, il modo di misurazione nel
quale si trova, il modo di memoria (on / off), la velocità di trazione
(trazione / tempo esercitato). |
|
Superfici |
|
I corpi della misurazione
contengono testine di misurazione variabili con superficie piana
(mate- riale alluminio). Queste testine si adattano molto bene alla
struttura alla quale corrisponde (laccato, caucciù, laminati,
rivestimenti in plastica, composti di ogni tipo). Nella spedizione si
includono testine da 20 mm. Se ne desidera altre, dovrà richiederle in
modo opzionale. Si intercambiano facilmente. |
|
|
Esempi per l'uso
/ Video sull'uso |
|

Il fissaggio dei componenti - masse di
protezione su recipienti può essere verificata in modo molto semplice,
come la forza da fissaggio di gommati su metalli o di pavimentazione su
cemento. Lo strumento si usa soprattutto per verificare il materiale di
placche di fibre con vari rivestimenti o materiali di legno o per
misurare il fissaggio della superficie in cemento.
|
|
Precisazioni tecniche |
|
Campo di misura |
0 ... 20 MPa (0 ... 3000 psi)
|
|
Risoluzione |
0,01 MPa (1 psi) |
|
Precisione |
± 1 % (in tutto il campo di misura) |
|
Superficie di misura |
nella spedizione si includono testine di
alluminio
di prova con un diametro di 20 mm
(altre testine con diametro di 50 mm
si possono sollecitare in modo opzionale) |
|
Materiali |
il misuratore di forza da fissaggio si può
usare in ogni tipo di superficie di materiali. E' necessario solo che vi
sia una superficie piana. |
|
Memoria |
interna per 200 misurazioni (oltre il valore
massimo che corrisponde alla forza di fissaggio nel misuratore di forza
da fissaggio si conservano anche il diametro della testina utilizzata,
la durata della misurazione e la velocità di trazione). |
|
Interfaccia |
RS-232 |
|
Software e cavo dati |
si, componenti opzionali |
|
Display |
display LCD |
|
Condizioni ambientali |
0 ... + 50 °C / 0 ... 80 % H.r. |
|
Alimentazione |
2 batterie AAA |
|
Dimensioni |
40 x 20 x 15 cm |
|
Peso |
5,5 kg |
| |
ASTM D4541, ISO 4624 |
|
Software |
|
 |
Il
software opzionale le permetterà di effettuare la trasmissione e la
successiva valutazione dei dati della forza da fissaggio conservati
nello strumento a un computer o a un laptop.
- Per WIN ´95, ´98, ´2000, ´ME, ´XP.
- In differenti lingue: inglese, spagnolo, tedesco
francese, italiano.
- Si possono introdurre segni, commenti,
linee ... con facilità
- I dati possono essere trasmessi ad altri programmi. |
|
Contenuto della
spedizione
Misuratore di forza da fissaggio PT AT, 20 testine per misurazione di
alluminio (diametro 20 mm), nastro abrasivo, 1 tubo di adesivo (per
attaccare le testine di alluminio alla superficie del materiale da
verificare) straccetto da pulizia, 1 taglierino, 2 batterie, valigetta
da trasporto leggera, certificato di calibratura (standard americano
NIST), video sull'uso, istruzioni |
Componenti opzionali
- Set del software con cavo dati RS-232
(per la trasmissione dei dati della forza di
misura conservati nello strumento a un PC o a
un laptop oltre alla rappresentazione grafica
e l'analisi dei valori nel PC.) I dati possono
essere inviati ad altri programmi, p.es.
a MS Excel.
- Adattatore RS 232 - USB
(per convertire l'interfaccia integrata RS-232 a
USB. Questo di solito è necessario se
desidera collegare lo strumento a un laptop per
effettuare la trasmissione dei valori).
- Certificato di calibratura ISO
(per imprese che desiderino incorporare il
misuratore di forza da fissaggio alle norme ISO
di controllo interno dell'impresa al momento del-
l'acquisto o all'effettuare la ricalibratura annuale
che garantisce un'alta precisione di misura)
- Testine per misurazione
Testine per misurazione di alluminio che si
possono acquisire successivamente con altre
dimensioni (con differenti diametri).
- Adesivo di scorta
un tubo de adesivo a due componenti
e nastro (bastoncini impregnati).
- Set speciali da 50 mm
ideale per forza di adesione minore, p.e. per
verificare superfici in cemento o plastica su
legno o metallo. Il set contiene testine di
misura di alluminio con diametro di 50 mm,
taglierino e attacco.
- Set speciale per pavimenti
Normalmente si possono misurare anche pavi-
menti con la dotazione standard della spedi-
zione.
Nel caso che tali pavimenti siano molto grossi
o esistano sulla base altri rivestimenti di un
considerevole spessore, si raccomanda l'uso
di questo set speciale per pavimenti. |
|
 |
 |
|
