Misuratore di
isolamento DI-6300
(misuratore di isolamento fino a 1000
MΩ, con funzione di misurazione supplementare ACV) |
|

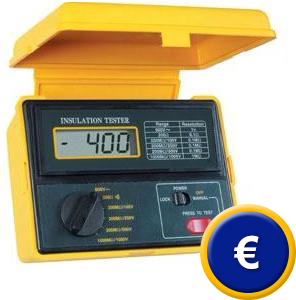

Il misuratore di
isolamento DI-6300 è uno strumento con grandi prestazioni per portare a
termine mi- surazioni di isolamento professionali (secondo le prescrizioni
VDE 0413 parte 1) di impianti elettrici, conduzioni e macchine a
tensione DC da 100, 250, 500 o 1000 V. Con questo misuratore di isola-
mento potrà verificare anche se i suoi strumenti elettrici constino
di un sufficiente isolamento. Gli strumenti malamente isolati sono
problematici e possono causare correnti di fuga pericolose. Se usa il
misuratore di isolamento in diversi luoghi tenga presente che l'umidità
ambientale esistente influis- ce sul risultato della misurazione. In
ambienti con alta umidità il valore di misurazione dell'isolamento è
ogni volta sempre minore esistente in ambienti a bassa umidità. Il
misuratore di isolamento si con- segna calibrato di fabbrica, ma può
essere abbinato con una calibratura di laboratorio ISO come co- mponente
opzionale. Qui
potrà trovare il misuratore di isolamento per determinare resistenze di
isolamento fino a un massimo di 4000 MΩ. Nel seguente
link ha una visione generale nella quale può vedere il misuratore di
isolamento più appropriato per il suo lavoro. |
|
- Display LCD da 3 posizioni di 18 mm
- Indicatore massimo: 1999
- Misurazione secondo VDE 0413 parte 1
- Campi Multi MΩ
- Misurazioni di isolamento con alta corrente
pilota; corrente di cortocircuito de 2,8 mA
- Misurazioni di isolamento con differenti
tensioni
- Funzione di misurazione di tensione di resis-
tenza e di corrente alterna
- Indicatore di batteria e superamento di
campo
- Protezione sovraccarica in tutti i campi
- Azzeramento automatico e scarica del
circuito di misurazione
Vedere / stampare le istruzioni
del misuratore di isolamento DI-6300
 |
|
 |
Ritirando il rivestimento
di protezione giallo del misuratore di isolamento (all'indietro) potrà
vedere un isolatore di connessione dei cavi. Lo strumen- to è dotato di
doppia disposizione. Ha due fendi- ture di entrata gialle designate con Lo
e COM e due fenditure di entrata rosse designate con ACV / Ω e Hi che
rendono possibile un adattamento sicuro dei cavi di controllo.
Nelle istruzioni per l'uso (riquadro anteriore) troverà la disposizione
delle connessioni (se- condo il tipo della funzione di misura). |
|
Precisazioni tecniche |
Misurazione di isolamento
Campi di misura |
200 MΩ/ 100 V
200 MΩ/ 250 V
200 MΩ/ 500 V
1000 MΩ/ 1 kV |
|
Precisione |
± 3 % + 1 tasto |
|
Risoluzione |
0,1/ 0,1/ 0,1 MΩ;
1 MΩ |
|
Protezione da sovraccarica |
AC / DC 500 V ( ca. 20 s) |
|
Tensioni di controllo DC |
100 / 250 / 500 / 1000 V |
|
Precisione |
± 2 % |
|
Corrente di cortocircuito |
ca. 2,6 … 2,8 mA |
|
Tensione AC |
600 V |
|
Protezione da sovraccarica |
600 ACV |
|
Precisione |
±1 % + 2 tasti |
|
Resistenza di entrata |
4,5 MΩ |
|
Misurazione della resistenza |
200 Ω |
|
Precisione |
±1 % + 1 tasto |
|
Tempo di risposta |
ca. 2,5 s |
|
Tensione con circuito aperto / campo di
200 Ω |
ca. 3 V |
|
Presa di potenza |
10 ... 100 mA |
|
Quota di misurazione |
0,4 s |
|
Alimentazione |
6 batterie da 1,5 V |
|
Dimensioni |
160 x 120 x 85 mm |
|
Peso |
575 g |
|
Norme (sicurezza) |
EC- 1010- 1; EN 61010- 1
CAT III 600 V |
|
Norme (EMV) |
EN 50081- 1; EN 50082- 1 |
|
Contenuto
della spedizione
1 misuratore di isolamento DI-6300, cavi di controllo con pinze
dentate, cintura da trasporto, 6 batterie e istruzioni per l'uso |
Componenti opzionali
- Calibratura di laboratorio e certificato ISO (al momento di
acquisirlo o facendo la calibratura
annuale, p.e.) |
 |
 |
|
Qui troverá qualunque modello di
misuratore di isolamento: -
Misuratore di isolamento PCE-IT181
(soprattutto per telecomunicazioni, provette di tensione fino 250 V)
-
Misuratore di isolamento DT-5500
(misuratore di isolamento fino a 2000 MΩ (250, 500 y 1000 V)) -
Misuratore di isolamento
PCE-IT111
(un max. di 8GO (en tensioni derivate di 250, 500 e 1000)
con carcassa robusta)
-
Misuratore di isolamento Metriso-C
(per isolamento e resistenza nelle istallazioni, suoli e pareti,
fino a 1000 V)
-
Misuratore di isolamento
della serie PCE-IT41
(strumento per passo e isolamento per campi di misura ad
alta tensione fino a 10 KV)
-
Misuratore di isolamento Metriso-5000-A
(per isolamento dell'alta tensione o penetrazione, display
analogico, fino a 5 kV)
|
|
Qui troverà una visione generale di
tutti i misuratori che le offre PCE Group. |
