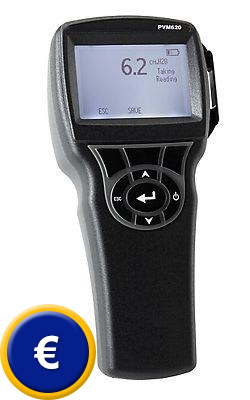

Misuratore di portata d'aria con tubi di Pitot PVM-620
Misuratore di portata d'aria di alta precisione con funzione di registro dei dati e software

Misuratore di portata d'aria a tubo di Pitot PVM-620 è un misuratore di portata d'aria robusto, compatto e ideale per la misurazione della pressione, velocità del flusso d'aria e della portata volumetrica. Questo misuratore di portata d'aria si può usare con tubi di Pitot per la misurazione della velocità e calcola la portata, indicando previamente la superficie del canale o il diametro. Grazie alle sue proprietà è ideale per istallatori, personale addetto all'ambiente, messa in funzione, supervisione di processi e regolazione di sistemi. Potrà trovare sotto nel paragrafo sugli "Accessori" il tubo di Pitot più adatto alle sue esigenze. Oppure può scegliere uno dei set di tubi di Pitot in offerta. Potrà trovare sotto nel paragrafo sugli "Accessori" il tubo di Pitot più adatto alle sue esigenze. Oppure può scegliere uno dei set di tubi di Pitot in offerta.
Nel seguente link accederà a una visione generale dove potrà trovare qualunque strumento di misura.

I vantaggi più importanti del misuratore di portata d'aria sono:

Vedere / stampare le istruzioni del misuratore di portata d'aria PVM-620

Misuratore di portata d'aria

Pressione o flusso
Può commutare i valori di misura dal display tra pressione o flusso d'aria quando usa un tubo di Pitot o qualsiasi altro sensore di pressione dinamica. Dopo aver introdotto l'area della sezione può anche cambiare l'indicazione a portata.

Schema del principio di funzionalità secondo Prandtl
Misurazione della pressione dinamica "q" come differenza della pressione totale "pges" e la pressione statica ambientale "p".
Questo principio si usa soprattutto se l'aria da misurare presenta una velocità di flusso e una temperatura molto alte.
Il tubo da ristagno è uno strumento fondamentale per determinare la velocità del flusso dell'aria o dei gas in condutture o canali d'aria. E' una combinazione di tubo Pitot per misurare la pressione totale e una sonda per determinare la pressione statica.

Tubo di Pitot secondo Prandtl

Velocità del flusso d'aria

Con l'aiuto di un tubo di Prandtl può misurare la velocità del flusso nell'aria in m/s. La velocità del flusso d'aria si può misurare con una risoluzione di 0,1 m/s. Nel PVM-620 la presa di pressione totale del tubo di pitot si aggancia al connettore di pressione alta e la presa di pressione statica al connettore di pressione bassa. Prima di effettuare qualsiasi misurazione deve effettuare un azzeramento dello strumento. Poi si introduce la sonda con la punta in senso contrario al flusso di gas o aria e più parallelamente possibile alla conduttura, e di seguito può leggere i valori di misura. La velocità del flusso d'aria attuale si calcola in forma automatica. La densità dell'aria dipende a sua volta dalla pressione atmosferica e dalla temepratura attuale. Attraverso il fattore pitot si tiene presente la geometria del tubo di pitot che si utilizza. Si può regolare, e per il tubo di pitot è di 1,00.

Tubi di pitot

Può richiedere tubi di pitot di acciaio inossidabile in modo opzionale. Le offriamo tre versioni differenti. Il modello con una lunghezza di 305 mm entra perfettamente nella valigetta del PVM-620.
Il grande vantaggio: La forma ellittica della testina dei tubi di pitot offre il vantaggio di diminuire l'errore provocato dai differenti angoli del flusso durante la misurazione.

Specifiche tecniche

±3735 Pa (37,35 mbar) ±28,0 mm Hg
1,27 ... 78,7 m/s

1 Pa / 0,001 mm Hg
0,1 m/s

±1 % del valore di misura
±1,5% con 10 m/s

-5 ...+45°C

12.700 valori di misura

1 s a 1 h (regolabile)

display LCD

178x 84 x 44 mm (alto x largo x profondo)

270 g

4 pile rotonde AA

Contenuto della spedizione
1 misuratore di portata d'aria PVM-620, software, certificato di calibratura, batterie, valigetta e istruzioni.

Accessori disponibili
- Certificato di calibratura DIN ISO (solo pressione) per la ricalibratura
- Tubo di silicone, 2 m

Tubo di Pitot Set 1A, si compone di:
 - Tubo di Pitot telescopico (max. 100 °C) estraibile fino a ca. 980 mm
 - 2 x 9 m tubo di PVC (rosso e azzurro)
 - Valvola di adattamento del misuratore di portata d'aria per l'azzeramento, il che aumenta la precisione della misurazione
 - Termometro digitale HL 600 (-200 ... +1200 °C)
 - Sensore ad aria per il termometro digitale
 - Regola di calcolo per correzioni

Tubo di Pitot Set 1B, si compone di:
 - Tubo di Pitot di acciaio nobile (max. 800 °C) 483 x 8 mm
 - 2 x 9 m tubo di PVC (rosso e blu)
 - Valvola di adattamento del misuratore di portata d'aria per l'azzeramento, il che aumenta la precisione della misurazione
 - Termometro digitale HL 600 (-200 ... +1200 °C)
 - Sensore ad aria per il termometro digitale
 - Regola di calcolo per correzioni

Qui troverá qualunque modello di misuratore di portata d'aria:

- Misuratore di portata d'aria PCE-A420
  (Misuratore di velocità del vento a coppette digitali)

- Misuratore di portata d'aria PCE-AM81
  (Misuratore di portata d'aria, per hobby e job)

- Misuratore di portata d'aria da tasca serie AVM
  (Misuratore di dimensioni di un pacchetto di sigarette)

- Misuratore di portata d'aria da tasca 4000
  (Misuratore di velocità del vento + temperatura + umidità + pressione..)

- Misuratore di portata d'aria con ruota ad alette serie LCA-301
  (la ruota ad alette è integrata al misuratore)

- Misuratore di portata d'aria con ruota ad alette serie P-670-M
  (per le misure in aria ed in liquidi (per esempio acqua), al massimo. 40 m/s, la porta seriale)

- Misuratore di portata d'aria - memoria PCE-007
  (Strumento con ruota ad alette, memoria, RS-232, software)

- Misuratore di portata d'aria con ruota ad alette serie - memoria PCE-008
  (la ventola esterna, (una memoria di 16000 valori), il cavo del pc, di RS-232, il software)

- Misuratore di portata d'aria della serie AV30
  (ruota ad alette separata e connessa / cavo elicoidale)

- Termo - Misuratore di portata d'aria PCE-424
  (con sonda telescopica, per basse velocità)

- Misuratore di portata d'aria a filo caldo serie TA-410
  (principio di misurazione termico, sonda retta / flessibile)

- Misuratore di portata d'aria con ruota ad alette serie PCE-009
  (principio termico di misura, con le linee rette sonda, RS-232 e software (trasmissione in linea))

- Misuratore di portata d'aria / Stazione meteorologica WatchDog
  (pressione barometrica, direzione del vento, umidità, temperatura,... memoria, RS-232 )

- Misuratore di portata d'aria a tubo di Pitot DC-100-S
  (tubo di Pitot, per alte velocità di circolazione)

Qui troverà la lista completa di tutti i misuratori dell'offerta di PCE Instruments.
