Misuratore
di isolamento PCE-IT100
per resistenze di isolamento
fino a 4000 MΩ / CAT III 1000 V / facile da usare
per misurazione semplice o continua / Funzioni max. e min. |
|
Il misuratore
di isolamento PCE-IT100 rileva con tensioni ausiliari le
resistenze di isolamento da 125 V, 250 V, 500 e 1000 V fino
a un massimo di 4000 MΩ. Inoltre, questo misuratore di
isolamento le offre la misurazione di resistenze fino a 400
Ω e la funzione di misurazione per tensione continua e
alternata. Integra anche un verificatore di transito con
segnale acustico. Oltre alla funzione Data-Hold per
congelare il valore attuale nel display, può anche trattenere i valori massimo e minimo nella misurazione di
tensione ed ohm. Nel seguente link ha una visione generale nella quale può vedere il misuratore di isolamento più appropriato per il suo lavoro. |
|
-
Dispone di un grande display con illuminazione
dello sfondo
-
Si spedisce in una valigetta, pronto per essere
usato
-
Misurazione semplice o continua mediante il
tasto "LOCK"
-
disconnessione automatica per proteggere la
batteria
-
Dispone di una indicazione di sovrarange de
dello stato
della batteria
-
Certificato di calibratura ISO opzionale
-
Sicurezza: EN 61010-1, CAT III 1000 V
Vedere / stampare le istruzioni del misuratore di isolamento PCE-IT
100
 |

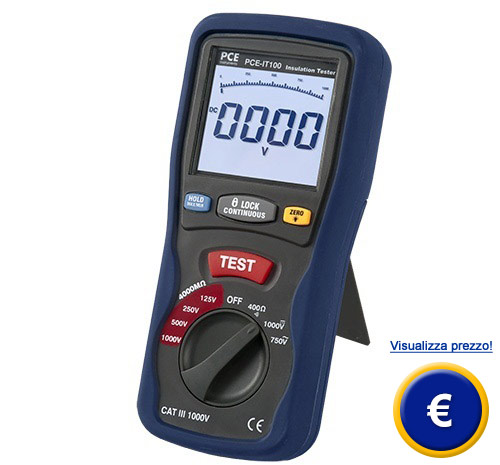

Misuratore di isolamento PCE-IT100 |
|
Specifiche tecniche |
|
Range di misurazione |
tensione AC
tensione DC
resistenza
resistenza di isolamento |
750 V
1000 V
40 Ω / 400 Ω
4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ |
|
Risoluzione |
tensione AC
tensione DC
resistenza
resistenza di isolamento |
1 V
1 V
0,01 Ω / 0,1 Ω
0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ |
|
Precisione |
tensione AC
tensione DC
resistenza
resistenza di isolamento
125 V
250 V
500 V
1000 V |
±1,2 % ±10 digit
±0,8 % ± 3 digit
±1,2 % ± 3 digit
±(2 % + 10 digit) / ±(2 % + 10
digit) /
±(4 % + 5 digit) / ±(5 % + 5 digit)
±(2 % + 10 digit) / ±(2 % + 10
digit) /
±(3 % + 5 digit) / ±(4 % + 5 digit)
±(2 % + 10 digit) / ±(2 % + 10
digit) /
±(4 % + 5 digit) / ±(4 % + 5 digit)
±(3 % + 10 digit) / ±(2 % + 10
digit) /
±(2 % + 5 digit) / ±(4 % + 5 digit) |
|
Prova di continuità |
Segnale acustico: ≤35 Ω,
corrente di prova ≤200 mA |
|
Alimentazione |
6 x batterie da 1,5 V AA |
|
Condizioni ambientali |
0 ... 40 ºC / <80 % H.r. (funzionamento)
-10 ... 60 °ºC / <70 % H.r. (magazzino) |
|
Dimensioni |
200 mm x 92 mm x 50 mm |
|
Peso |
700 g (con batteria) |
|
Normative |
IEC10101, CAT III 1000 V |
|
Contenuto della spedizione
1 x misuratore di isolamento PCE-IT100, 1 set di cavi di
prova, 1 morsetto da presa collegato a un cavo di 1 m, 6 x
batterie, 1 x cinghia da trasporto, manuale di istruzioni e
valigetta |
|
I cavi di
prova si includono nella spedizione del misuratore di
isolamento |
Il misuratore di isolamento si
spedisce in una robusta custodia |
|
Componenti addizionali
- Certificato di calibratura, per rispettare la normativa
DIN ISO 9000. Il certificato secondo la normativa
ISO
contiene una calibratura di laboratorio che include il
certificato con tutti i valori di misura.
-
Calibratore di resistenza per testare il misuratore di
isolamento |
|
I valori limite delle
misurazioni di isolamento da osservare
- in nuovi impianti (spazi
asciutti): 1000 Ω x V della tensione di funzionamento (p.e.
a 230 V >230 kΩ)
- in impianti nuovi (spazi umidi,
aria libera): 500 Ω x V della tensione di funzionamento
- strumenti posti a terra: 1000
Ω x V della tensione di funzionamento
- strumenti con isolamento
protettore: 2 MΩ
- strumentazione elettrica: 2 MΩ
- piccolo voltaggio di
protezione: 250 kΩ
- misuratori elettrici: 5 MΩ
I valori di
tensione di prova usuali sono 100 V per impianti di bassa
tensione e impianti di telecomunciazione, 500 V per impianti
in edific e case e 1000 V per motori di bassa tensione e
trasformatori |
 |
 |
|
Qui troverá qualunque modello di
"misuratore di isolamento":
- Misuratore di isolamento PCE-IT181
(soprattutto per telecomunicazioni, provette di tensione fino 250 V)
- Misuratore di isolamento
PCE-IT 55
(misuratore di isolamento fino a 2000 MΩ (250, 500 y 1000 V)) -
Misuratore di isolamento PCE-UT 532
(multimetro che integrano il misuratore di
isolamento, voltaggio 1000 V) -
Misuratore di isolamento
PCE-IT111
(un max. di 8GO (en tensioni derivate di 250, 500 e 1000)
con carcassa robusta)
- Misuratore di isolamento DI-6300
(misuratore di isolamento fino a 1000 MΩ ...)
- Misuratore di isolamento Metriso-C
(per isolamento e resistenza nelle istallazioni, suoli e pareti, fino a 1000 V) -
Misuratore di isolamento PCE-UT 512
(prova di tensione fino a 2500 V, prova Pass / Fait, prova di
polarizzazione)
- Misuratore di isolamento della serie PCE-IT41
(strumento per passo e isolamento per campi di misura ad alta tensione fino a 10 KV)
-
Misuratore di isolamento Metriso-5000-A
(per isolamento dell'alta tensione o penetrazione, display analogico, fino a 5 kV) -
Misuratore di isolamento ISO-Kalibrator
1
(misuratore di resistenza per l'accertamento e
calibrazione di misuratori di resistenza)
|
|
Qui troverà una visione generale di tutti i misuratori che le offre PCE Group.
|
