Misuratore
LCR
digitale PKT-2150
(strumento di misura speciale per induttività,
capacità e resistenza,
misuratore portatile di impedenza AC/ DC) |
|
Siamo lieti di proporle, nella nostra offerta on line, uno misuratore
LCR digitale di grande precisione, in grado di determinare l'induttività,
la capacità e la resistenza fino a 100 kHz. Il misuratore LCR PKT 2150 è
uno strumento dotato di una precisione di 0,2 % e quindi possiamo
considerare questo misuratore di impedenza AC/DC come lo strumento più
innovativo sul mercato. Si raccomanda l'uso di questo misuratore LCR ad
ingegneri per il loro lavoro giornaliero, ai professori di università
tecniche per le spiegazioni di principi elettrici; così come per il
controllo della produzione e della fabbricazione.
Offre la possibilità di selezione del campo manuale o automatico, 5
frequenze di prove (100 / 120 Hz 1 / 10 e 100 kHz) e 4 tensioni di prove
50 / 25 mV eff / 1 V eff e 1 V DC (1 V DC solo per misurazioni di
resistenze). Le frequenze e le tensioni di prova si possono selezionare
senza limiti di campo. Il doppio display LCD
(60 x 33mm) rende possibile in modo simultaneo due valori differenti. I
componenti si possono misurare in serie o in parallelo; la selezione del
tipo di misurazione più comune si produce automaticamente, anche se può
essere modificata manualmente.
Qui dispone di una
visione generale nella quale potrà qualsiasi tipo di misuratore di
LCR di cui ha bisogno.
Nel seguente link accederà a una visione generale dove potrà trovare qualunque strumento di misura. |
|
Caratteristiche del misuratore LCR:
- Il primo misuratore LCR in formato
tascabile con frequenza di prova fino a
100 kHz e numerose funzioni come il
conseguimento Z, L, C, DCR, ESR, D, Q
e θ
- Doppio display LCD (60 x 33 mm)
- Successione di misurazione rapida di 4,5 /s
- Selezione di campo manuale o automatica
- Misurazione di resistenza DC
- Batterie ricaricabili / alimentazione in rete
- Per PC con interfaccia ottica RS-232 C |

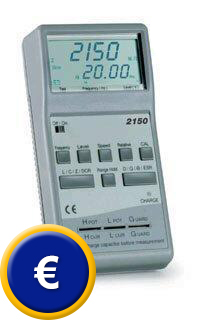

Misuratore LCR portatile PKT-2150. |
|
Specifiche tecniche |
|
Funzioni di
misurazione |
Z ...
Valore di impedenza assoluta
L ... Induttività
C ... Capacità
DCR ... Resistenza DC
ESR ... Resistenza in serie equivalente
D ... Potenza di dissipazione
Q ... Fattore di qualità
θ ... Angolo di
fase
Z, L, C e ESR ... |
Frequenza di prova Campi
| |
20 MΩ-
10 MΩ |
10 MΩ-
1 MΩ |
1 MΩ-
100 kΩ |
100 kΩ-
10 Ω |
10
Ω-
1 Ω |
1 Ω-
0,1 Ω |
Attenzione |
| DCR |
|
|
|
|
|
|
* AE non si
specifica
per una
tensione di
prova di
50mV |
| 100 |
|
|
|
|
|
|
| 120 Hz |
2 % +-1* |
1 % +-1 |
0,5 % +-1 |
0,2 % +-1 |
0,5 % +-1 |
1 % +-1 |
| 1 kHz |
|
|
|
|
|
|
| 10 kHz |
5 % +-1* |
2 % +-1 |
|
|
|
|
| 100 kHz |
NA |
5 % +-1* |
2 % +-1 |
0,4 % +-1 |
2 % +-1 |
5 % +-1* |
|
| Combinazioni |
modo serie: Z-θ,
Cs-D, Cs-Q, Cs-ESR,
Ls-D, Ls-Q, Ls-ESR
modo parallelo: Cp-D, Cp-Q, Lp-D, Lp-Q |
| Selezione di
campo |
automatica o manuale |
| Relative |
Funzione di misurazione del valore relativo |
| Calibratura |
aperta / calibratura di fusibili |
| Interfaccia RS-232 |
IrDa (infrarossi) |
| Segnale di
trasmissione |
Tx
y Rx |
| Stato di
trasmissione |
X on/ X off |
| Resistenza di
uscita |
100 Ω +- 5 % |
|
Campo dell'indicatore |
(Z) 0,001
Ω ... 9999 MΩ |
|
(L) 0,001 µH ...
9999 H |
|
(C) 0,001 pF ...
9999 F |
|
(DCR) 0,001 Ω ...
9999 MΩ |
|
(ESR) 0,001 Ω ...
9999 Ω |
|
(D) 0,001 ... 9999 |
|
(Q) 0,001 ... 9999 |
|
(θ) -180 °C ...
+ 180 °C |
| Successione
della misurazione |
lenta: 2,5 volte per secondo
rapida: 4,5 volte per secondo |
|
Alimentazione |
110 / 230 V, 50/60 Hz o con adattatore |
|
Dimensioni |
86
x 174 x 48 mm |
|
Peso |
470 g |
|

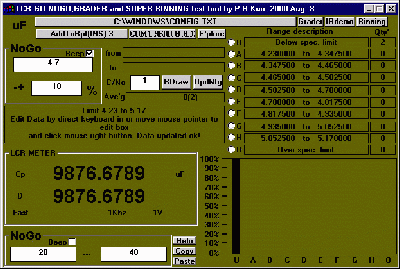

Uso del misuratore LCR
 |
|
Contenuto
della spedizione
1 misuratore LCR universale PKT-2150, 1 adattatore
di AC/DC di 6 V, 1 barra di cortocircuito,
2 accumulatori Ni-MH di 1,2 V, valigetta,
istruzioni |
|
Supplementare
- Pinze di prova di 4 poli
- Testina tastatrice TL 08 SMD
- Pinze Kelvin di 4 poli
- Adattatore a infrarossi |
 |
 |
|
