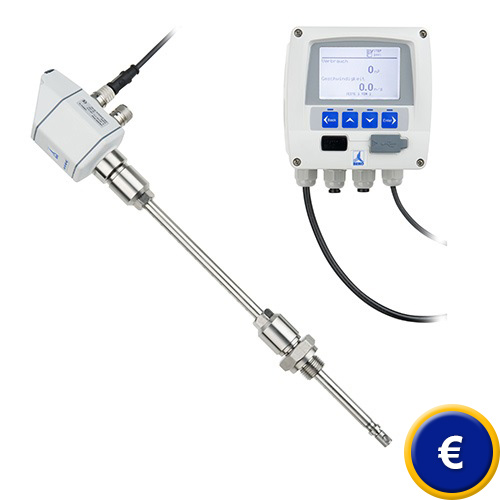

Misuratore di portata per aria compressa Metpoint FLM
connessione plug & play / diversi diametri di tubatura / datalogger integrato / rilevamento delle perdite |
Con il misuratore di portata per aria compressa Metpoint FLM ha a disposizione un misuratore affidabile per il controllo delle condutture d'aria compressa. L'unità di misura del misuratore di portata per aria compressa si può impostare per una pressione operativa fino a 50 bar. La costruzione intelligente del misuratore di portata per aria compressa permette l'installazione e e la rimozione senza dover bloccare il circuito di aria compressa. Il misuratore di portata per aria compressa si può adattare a molti diametri di condutture. Grazie al semplice principio plug & play non è necessaria molta preparazione per mettere in funzione il misuratore di portata per aria compressa. Con il datalogger integrato si possono memorizzare tutti i valori per un lungo periodo di tempo. Successivamente i valori possono essere trasferiti ad un PC attraverso l'interfaccia USB del misuratore di portata per aria compressa per la loro analisi. I valori vengono inoltre emessi attraverso un segnale a 4 ... 20 mA e possono essere ulteriormente elaborati con un registratore oppure inseriti in linea con altri apparati. Grazie alla classe di protezione IP 65, sia il misuratore di portata per aria compressa che il display possono essere utilizzati in condizioni ambientali avverse senza soffrire danni.
Per ulteriori informazioni sul misuratore di portata per aria compressa Metpoint FLM si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi misuratori di portata e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |
|
|
- Installazione e disinstallazione sotto pressione
- Adatto per molti diametri di condutture
- Principio plug & play |
- Datalogger incluso
- Indicazione valori attuale e totale
- Determinazione valori di fuga |
|
Specifiche tecniche |
Display DD109 del misuratore di portata Metpoint FLM
|
Specifiche tecniche del display DD109 |
Ingressi del sensore |
2 ingressi per sonde del punto di rugiada e del consumo
(2 ingressi analogici opzionali) |
Interfaccia |
USB |
Tastiera |
4 tasti |
Display |
Grafico, 160 x 100 pixel |
Uscita allarme |
2 relè, 230 V AC, 3 A, liberi da potenziale, changer |
Uscita analogica |
4 ... 20 mA, carico max. < 500 Ω |
Datalogger integrato |
Fino a 1.000.000 valori |
Frequenza di campionamento |
Min. 1 s, max. 59 m 59 s |
Alimentazione |
100 ... 240V AC / 50 ... 60 Hz / 10 VA |
Temperatura operativa |
0 ... +50 °C |
Temperatura di stoccaggio |
-20 ... +70 °C |
Tipo di protezione |
IP 65 |
Dimensioni |
118 x 115 x 93 mm (larg. x alt. x prof.) |
Dimensioni installazione in armadio |
92 x 92 mm |
Sensore FS109 del misuratore di portata Metpoint FLM
|
Specifiche tecniche del sensore FS109 |
Unità di misura |
Impostazioni standard: m³/h, m³, m/s
Altre unità su richiesta:
Portata: m³/min, l/min, l/s, cfm
Portata massica: kg/s, kg/min, kg/h
Consumo: l, cf, kg |
Principio di misura |
Misura calorimetrica |
Sensore |
PT45, PT1000 |
Fluidi misurabili |
Aria, gas |
Umidità del fluido |
Max. 90% U.R. (senza condensazione) |
Pressione operativa |
Fino a 50 bar |
Materiale della struttura |
Plastica PC e ABS |
Materiale tubo del sensore e viti |
Acciaio inox 1.4301 |
Vite |
G 1/2" (ISO 228/1) |
Uscita analogica |
4 ... 20 mA (carico < 500 Ω)
Precisione 0,06 mA |
Uscita impulsi |
1 impulso/m³
segnale attivo corrente max. I = 10 mA |
Precisione (con sezione di misura) |
±3% del valore di misura |
Precisione (senza sezione di misura) |
±4% del valore di misura |
Alimentazione |
Tramite Display DD109 |
Temperatura operativa |
Tubo del sensore: -30 ... +140 °C
Struttura: -30 ... +80 °C |
Temperatura di stoccaggio |
-20 ... +70 °C |
Tipo di protezione |
IP 65 |
Dimensioni |
62 x 415 x 74,5 mm (larg. x alt. x prof.) |
Peso |
630 g |
Contenuto della spedizione
1 x Misuratore di portata per aria compressa FS109 (secondo versione),
1 x Display DD109 incl. datalogger,
1 x Cavo di connessione,
Istruzioni per l'uso (In Inglese) |

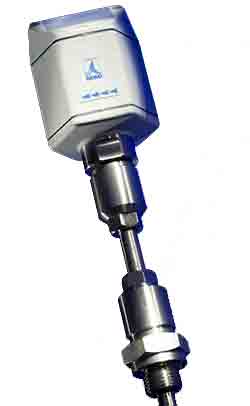

Qui può vedere la testa del sensore del misuratore di portata Metpoint FLM |
|
Requisiti per misurare con il misuratore di portata per aria compressa |
Per ottenere risultati accurati è necessario avere una sezione di ingresso e di uscita adatta.
Si ottiene un flusso senza alterazioni se abbiamo delle sezioni sufficientemente lunghe davanti (distanza dall'ingresso L1) e dietro (distanza dall'uscita L2) la connessione del misuratore di portata per aria compressa, che siano totalmente diritti e senza punti di possibile perturbazione come spigoli, saldature, curve, etc.
La sezione di uscita deve essere trattata con la stessa attenzione, in quanto i punti di perturbazione possono provocare turbolenze con non solo influenzano la direzione del flusso, ma anche la direzione opposta.
Le diverse lunghezze per le sezioni corrispondenti del misuratore di portata per aria compressa sono opzionali e disponibili su richiesta. |
|
La seguente tabella mostra le sezioni di stabilizzazione necessarie per il misuratore di portata per aria compressa a seconda della perturbazione esistente. Sono indicati i valori minimi. Se non è possibile avere queste sezioni di stabilizzazione, Se non è possibile ottenefre queste sezioni di stabilizzazione dovrà mettere in conto di avere importanti ed elevate alterazione nei risultati del misuratore di portata per aria compressa.
Ostacolo nel flusso
davanti alla sezione di misura |
Lunghezza minima
Sezione d'ingresso L1 |
Lunghezza minima
Sezione d'uscita L2 |
Piccola curva (angolo < 90 °) |
12 x D |
5 x D |
Riduzione
(il tubo si restringe verso la sezione di misura) |
15 x D |
5 x D |
Apertura
(il tubo si allarga verso la sezione di misura) |
15 x D |
5 x D |
curva a 90 ° o pezzi a forma di T |
15 x D |
5 x D |
2 curve a 90 ° allo stesso livello |
20 x D |
5 x D |
2 curve a 90 °
Cambio di direzione tridimensionale |
35 x D |
5 x D |
Valvola di chiusura |
45 x D |
5 x D |
|
Range di misura a seconda del tipo di connessione del misuratore di portata per aria compressa |
Sezione di misura |
FS109
max. 185,0 m/s
Range di misura |
Pollici |
DN |
Diametro interno [mm] |
min |
max |
1/4" |
DN 8 |
6 |
1,5 l/min |
157 l/min |
1/2" |
DN 15 |
16,1 |
3,5 l/min |
1516 l/min |
3/4" |
DN 20 |
21,7 |
0,4 m³/h |
178 m³/h |
1" |
DN 25 |
27,3 |
0,6 m³/h |
295 m³/h |
1 1/4" |
DN 32 |
36,0 |
1,2 m³/h |
531 m³/h |
1 1/2" |
DN 40 |
41,8 |
1,5 m³/h |
728 m³/h |
2" |
DN 50 |
53,1 |
2,5 m³/h |
1198 m³/h |
2 1/2" |
DN 65 |
71,1 |
5 m³/h |
2187 m³/h |
3" |
DN 80 |
84,9 |
7 m³/h |
3133 m³/h |
4" |
DN 100 |
110,0 |
12 m³/h |
5279 m³/h |
5" |
DN 125 |
133,7 |
18 m³/h |
7808 m³/h |
6" |
DN 150 |
159,3 |
25 m³/h |
11097 m³/h |
8" |
DN 200 |
200,0 |
33 m³/h |
17533 m³/h |
10" |
DN 250 |
250,0 |
52 m³/h |
27429 m³/h |
|
|
|
Qui potrà avere una visione generale di tutti i misuratori che le offre PCE Instruments. |
