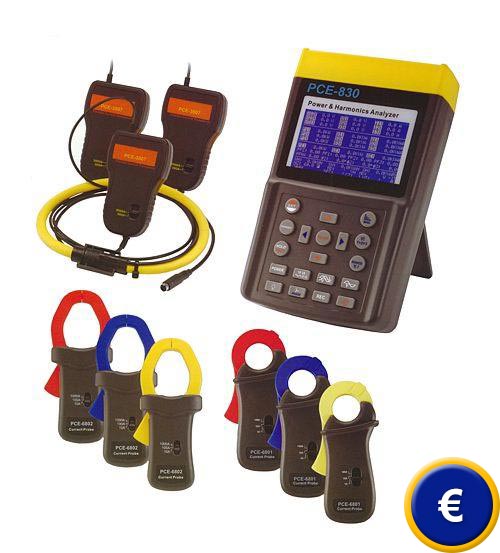

Misuratore di reti elettriche e armonici PCE-830
misuratore di reti elettriche da 3 fasi, misuratore di energia e analizzatore di armonici
con memoria, porto per PC e sofware

Il misuratore di reti elettriche e armonici PCE-830 (Power and Harmonics Analyzer) serve per la misurazione da una a tre fasi di grandezze elettriche nella rete in corrente alternata. Il misuratore di reti elettriche oltre a rilevare le magnitudo di misurazioni "normali" come la tensione, corrente, frequenza, potenza e energia, indica anche, secondo la normativa EN50160, i valori armonici, interarmonici e asimmetrici. Interferenze nella rete come interruzioni, furti, interarmonici temporali o transitori (a partire da 16 µs) sono rilevate con i loro valori corrispondenti.Il display LCD, che è dotato di un buon contrasto e una matrice di punti con illuminazione dello sfondo, mostra fino a 35 parametri contemporaneamente. Si possono adattare fino a 3 pinze da corrente contemporaneamente. Nel modo di registro di dati può memorizzare fino  17.470 valori di misura (3 fasi / 4 conduttori), nel caso più semplice fino a 52.400 valori di misura (1 fase / 2 conduttori), ripartito tra 85 registri. Tutto questo fa si che il misuratore di reti elettriche e armonici PCE-830 si possa usare ottimamente per l'analisi a lunga durata. I valori di misura ottenuti possono essere inviati in gran numero al computer ed essere processati con il software di analisi corrispondente. Il contenuto della spedizione contiene tutto ciò che è necessario per effettuare le misurazioni e le analisi (incluso il software e il cavo dati). Anche il misuratore di reti elettriche si spedisce con calibratura di fabbrica. Può essere calibrato in modo opzionale nel laboratorio e certificato secondo la normativa ISO (con il primo ordine per la ricalibratura annuale). Qui troverá una visione generale di tutti gli misuratore di reti elettriche.

Le tre combinazioni possibili PCE-830 + PCE-6801 (Set 1)
 PCE-830 + PCE6802 (Set 2) o PCE-830 + PCE-3007 (Set 3)

• Analisi di rete da 3 fasi / 4 conduttori, 3 fasi / 3 conduttori, 1 fase / 2 conduttori, 1 fase / 3 conduttori
• Misurazione del valore effettivo reale (V 123 e I 123 )
• Misurazione di potenza attiva (W, KW, MW, GW)
• Misurazione di potenza apparente e reattiva (KVA, KVAR)
• Fattore di potenza (PF), angolo di fase (Φ)
• Misurazione di energia e lavoro (Wh, KWh, KVARh, PFh)
• Misurazioni di corrente e 0.1 mA a 3000 A, consente p.e. di analizzare la necessità di riserva di potenza di una fabbrica
• Grande display LCD che mostra fino a 35 parametri simultaneamente (3P4W [=3 fasi /4 conduttori])
• Le condizioni CT (1 a 600) e PT (1 a 3000) programmabili
• Indicazione delle forme di onda di corrente e tensione sovrapposta
• Memoria di 512 KB con intervalli di registro programmabili (quota di misurazione da 2 a 3000 secondi, 17.470 valori usando il sistema di 3 fasi / 4 conduttori)
• Indicazione delle forme di onda, parametri di rendimento e le distorsioni armoniche
• Grande display LCD da matrice a punti illuminata
• Potenza media (AD in W, KW, MW)
• Potenza massima (MD in W, KW, MW) con il periodo programmabile
• Analisi delle distorsioni armoniche fino a un ordine 99 di curvatura
• Indicazione nel display fino alla 50º forma di onda armonica
• Indicazione della forma di onda con valore massimo (1024 valori di misurazione / periodi)
• Analisi delle distorsioni assolute (%THD-F)
• Diagramma di equilibrio grafico con parametri del sistema di 3 fasi
• Rileva fino a 28 transitori (tempo e cicli) con la soglia programmabile (%)
• Relazione di 3 fasi di tensione o corrente asimmetrica (VUR)
• Fattore da 3 fasi di tensione o corrente asimmetrica (d0%, d2%)
• Porto USB isolato otticamente
• Temporizzatore e calendario integrato per il registro dei dati
• Diametro massimo del conduttore elettrico per la pinza amperometrica: PCE-6801 ca. 30mm, PCE-6802 ca. 55mm, PCE-3007 ca. 170mm

Valori di misura

Campi di misura / risoluzione / precisione

PCE-830 + PCE-6801
Watt AC (50 o 60 Hz, PF 0,5 fino a 1)

5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W
1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W
10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W
100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW
1000 ... 9999 kW / 1 kW / ±1% ±8 kW

PCE-830 + PCE-6802
Watt AC (50 o 60 Hz, PF 0,5 fino a 1)

5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W
1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W
10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W
100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW
1000 ... 9999 kW / 1 kW / ±1% ±8 kW
0,000 ... 9,999 MW / 0,001 MW / ±1% ±80 kW

PCE-830 + PCE-3007
Watt AC (50 o 60 Hz, PF 0,5 fino a 1)

10,0 ... 999,9 W / 0,1 W / ±1% del campo di misura
1,000 ... 9,999 kW / 0,001 kW / ±1% del campo di misura
10,00 ... 99,99 kW / 0,01 kW / ±1% del campo di misura
100,0 ... 999,9 kW / 0,1 kW / ±1% del campo di misura
1000 ... 9999 kW / 1 kW / ±1% del campo di misura

PCE-830 + PCE-6801
Corrente AC (50 o 60 Hz, selezione di campo automatica,
TRMS)

0,04 A ... 1A / 0,001A / ±0,5 % ±0,05 A
0,4 A ... 10,0 A / 0,01 A / ±0,5 % ±0,05 A
4 A ... 100,0 A / 0,1 A / ±1,0 % ±0,5 A

PCE-830 + PCE-6802
Corrente AC (50 o 60 Hz, selezione di campo automatica,
TRMS)

10,00 A / 0,01 A /
4 A ... 100,0 A / 0,01 A / ±0,5 % ±0,5 A
40 A ... 1000,0 A / 0,1 A / ±0,5 % ±5 A

PCE-830 + PCE-3007
Corrente AC (50 o 60 Hz, selezione di campo automatica,
TRMS)

0 ... 300 A / 0,1 A / ±1,0 % del campo di misura
300,0 ... 999,9 A / 0,1 A / ±1,0 % del campo di misura
1000 ... 3000 A / 1A / ±1,0 % del campo di misura

Tensione AC (50 o 60 Hz, TRMS)

20,0 ... 500,0 V / 0,1 V / ±0,5 % ±5 segni
(fase contro presa a terra)
20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 segni
(fase contro fase)

Distorsioni armoniche della tensione AC

1 ... 20º / 0,1 % / ±1,0 %
21 ... 49º / 0,1 % / 4 % del valore di misura ±2,0 %
50 ... 99º / 0,1 % / 6 % del valore di misura±2,0 %

PCE-830 + PCE-6801
Armonici della corrente AC in %

1 ... 20º / 0,1 % / ±0,2 % del valore di misura ±1,0 %
11 ... 20º / 0,1 % / ±2 % del valore di misura ±1,0 %
21 ... 50º (A)/ 0,1 % / ±5 %del valore di misura ±1,0 %
21 ... 50º (mA)/ 0,1 % / ±10 %del valore di misura ±1,0 %
51 ... 99º / 0,1 % / ±35 % del valore di misura ±1,0 %

PCE-830 + PCE-6802
Armonici della corrente AC in %

1 ... 10º / 0,1 % /  ±2 %
21 ... 49º / 0,1 % / 4 % del valore di misura ±2,0 %
50 ... 99º / 0,1 % / 6 % del valore di misura ±2,0 %

PCE-830 + PCE-3007
Armonici della corrente AC in %

1 ... 10º / 0,1 % /  ±2 %
21 ... 49º / 0,1 % /  ±6 %
50 ... 99º / 0,1 % /  ±10 %

PCE-830 + PCE6801 / PCE-830 + PCE-6802
Fattore di potenza (PF)

0,00 ... 1,00 / 0,01 / ±0,04

PCE-830 + PCE3007
Fattore di potenza (PF)

0,000 ... 1,000 / 0,001 / ±0,04

PCE-830 + PCE6801 / PCE-830 + PCE-6802
Angolo di sfasamento (Phi)

-180° ... 180° / 0,1° / ±1°

PCE-830 + PCE3007
Angolo di sfasamento (Phi)

0° ... 180° / 0,1° / ±2°

PCE-830 + PCE-6801
Distorsione armonica totale

0,0 ... 20,0 % / 0,1 % / ±1 %
20,0 ... 100 % / 0,1 % / ±3 % del valore di misura ±5 %
100 ... 999,9 % / 0,1 % / ±10 % del valore di misura ±10 %

PCE-830 + PCE-6802
Distorsione armonica totale

0,0 ... 20,0 % / 0,1 % / ±2 %
20,0 ... 100 % / 0,1 % / ±6 % del valore di misura ±1 %
100 ... 999,9 % / 0,1 % / ±10 % del valore di misura ±1 %

PCE-830 + PCE-3007
Distorsione armonica totale

0,0 ... 20,0 % / 0,1 % / ±2 %
20,0 ... 100 % / 0,1 % / ±6 % del valore di misura ±1 %
100 ... 999,9 % / 0,1 % / ±10 % del valore di misura ±1 %

Misurazione massima in tensione e corrente AC

50Hz / 19µS / ±5 % ±30 segni
60Hz / 16µS / ±5 % ±30 segni

Misurazione del valore più alto in tensione e corrente AC

1,00 ... 99,99 / 0,01 / ±5 % ±30 segni

Campo di frequenza in modo automatico

45 ... 65 Hz / 0,1Hz / 0,1Hz

Memoria

512 kB (non è memoria volatile) per un massimo di 52.420 valori di misura effettuando una misurazione di 1 fase/2 conduttori

Porto

USB (isolato otticamente)

Software e cavo dati

entrambi nel contenuto della spedizione, adatto per Windows 2000, XP, ME

Display

Display illuminato, LCD di matrice a punti

Alimentazione

8 x 1,5 V tipo AA (Mignon)

Dimensioni

257 x 155 x 57 mm

Peso

1160g

Condizioni ambientali

max. 85 % di umidità relativa / -10 ... +50 ºC

Tipo di protezione / normative

IEC 61010, 600 V/CAT III

Set 1:
PCE-830 + pinza amperometrica PCE-6801 (100A)

- Captazione del conduttore elettrico: Diametro di
  30mm

- Selezione di campo: manuale (1A, 10A, 100A)

- Dimensioni: 210 x 62 x 36 mm

- Peso: 200g

Set 2:
PCE-830 + pinza amperometrica PCE-6802 (1000A)

- Captazione del conduttore elettrico: Diametro di
  55mm

- Selezione di campo: manuale  (10A, 100A,
  1000A)

- Dimensioni: 244 x 97 x 46 mm

- Peso: 600g

Set 3:
PCE-830 + pinza amperometrica flessibile PCE-3007 (3000A)

- Captazione del conduttore elettrico: Diametro
  di  170mm

- Raggio di curvatura minimo: 35mm

- Lunghezza del conduttore elettrico: 610mm

- Diametro del conduttore elettrico 14mm

- Dimensioni (Box): 130 x 80 x 43 mm

- Peso: 410g

Schema di analisi di potenza con il misuratore di armonici PCE-830

Connessione delle pinze amperometriche del PCE-830:

1. Accenda l'analizzatore.
2. Prema il tasto "1f3f" fino a quando non viene mostrato nel display "3P3W" per 3 fasi / 3 conduttori.
3. Colleghi i 3 fili di prova per gli itinerari della tensione con L1, L2, L3 e il misuratore di armonici. Le pinze amperometriche si collegano a loro volta, come si vede nell'immagine a destra, con il misuratore e il circuito.
4. Tutti i parametri del circuito o della misurazione possono essere letti nel display.

Esempi del software di analisi e il misuratore di armonici PCE-830

Grafico del software.

Dati della misurazione nel software.

Grafica circolare del software.

Grafico di una misurazione.

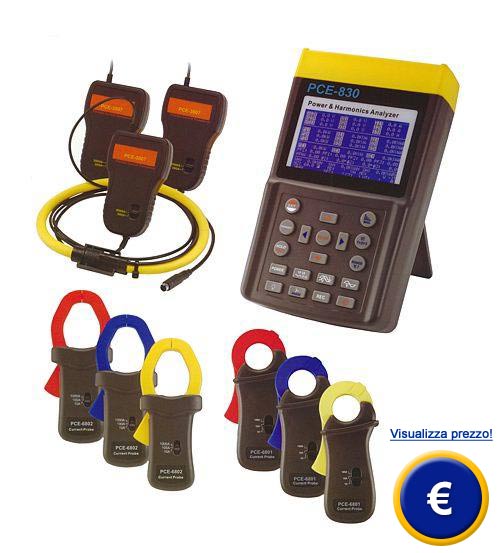

 Immagine del contenuto della spedizione Set 2, composto di PCE-830 + PCE-6802

Componenti opzionali

- Pinze amperometriche 3 x PCE-6801, 3 x PCE-6802 o 3 x PCE-3007 a parte (senza il PCE-830) per l'ampliamento di un set esistente.

- Stampante termica portatile 300XP per la stampa rapida dei contenuti del display, testi e grafici, batterie e adattatore di rete, stampa continua regolabile (ogni 5, 30, 60, 300 secondi), due dimensioni di fonti.

- Certificato di calibratura ISO, per imprese che vogliano integrare il loro misuratore nel controllo interno di qualità o ricalibrarlo annualmente. Il certificato secondo la normativa ISO contiene una calibratura di laboratorio incluso il certificato con tutti i valori di misurazione.

- Misuratore di reti elettriche PCE-PA 6000
  (potenza effetiva, potenza apparente, misuratore del consumo di energia)

- Misuratore di reti elettriche PCE-UT232
  (misuratore digitale di potenza ed energia con memoria, USB, software)

- Misuratore di reti elettriche PCE-360
  (strumento a tre fasi e misuratore di energia, memoria dati, interfaccia e software)

Qui troverà una visione generale di tutti i misuratori  che le offre PCE Instruments.
