Misuratore di lunghezza cavi (Cable Tool)
misuratore per rilevare la lunghezza dei cavi fino a un max. di 700 m / per comprovare la tensione e rilevare la rottura dei cavi

Il cavoTool è un misuratore che rileva la lunghezza di cavi di tutti i tipi di rame, quali i cavi di rete, di antenna e cavo convenzionale da corrente. Il misuratore rileva mediante il TDR (Time Domain Reflectomer) la lunghezza dei cavi e la distanza della fine del cavo o il punto difettoso (p.e. rottura dei cavi, ammaccatture o cortocircuiti). Con la funzione voltimetro incorporata per la verifica dei cavi, può anche lavorare in linee attive. Può collegare il cavo a linee di corrente fino a 250 V e le indicherà la tensione esistente. Inoltre, il misuratore di lunghezza dei cavi CableTool dispone di una funzione incorporata per la ricerca del cavo. A questo scopo invia un segnale mediante un cavo, e per la radiazione del cavo può localizzare con precisione il tracciato del cablaggio in canali e pareti con il  cavoTracker Probe. Pertanto, il CableTool è un misuratore multifunzionale per l'analisi di guasti nei cavi e per la misurazione dei cavi (compreso i cavi arrotolati in rulli). Nel seguente link potrà trovare altri tipi di rilevatori di cavi di alta qualità e precisione.

  • Rilevazione di rotture di cavi
  • Riflettometro di rame di alta qualità fino a 700 m (Time-Domain-Reflectometer / [TDR])
  • Misura lunghezze di cavo e distanze fino al punto di rottura
  • Integra un voltimetro (fino a 250 V)
  • Funzione di rilevazione di cavo con recettore opzionale
  • Per tutti i tipi di rame: cavo da corrente, da antenna e da reti
  • Include borsa, batteria e manuale di istruzioni

Vedere / stampare le istruzioni del misuratore di lunghezza cavi CableTool
Vedere / stampare le istruzioni del misuratore di lunghezza cavi CableTool

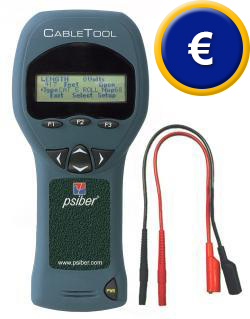

Misuratore di lunghezza di cavi in condutture libere di tensione e corrente.

Specifiche tecniche
Dimensioni 178 x 81 x 36 mm (lunghezza x larghezza x altezza)
Peso 247 g
Alimentazione 4 batterie alcaline AA
Condizioni ambientali Funzionamento: 0 ... +55 ºC
A riposo: -10 ... +55 ºC
Misurazione della lunghezza ±2 % più ±60 cm
(con NVP [Normal Velocity of Propagation] corretto)
Risoluzione 0,2 m
Lunghezza massima / minima 0 m / 750 m
Misurazione di tensione Range: 0 ... 250 V
Precisione: ±3 % più ±1 V
Suono di prova 4 frequenza
(575 Hz / 977 Hz / 1,0 KHz / 7,82 KHz)
Display LCD (122 x 32 pixel)

Contenuto della spedizione
1 x misuratore di lunghezza dei cavi CableTool, 1 x borsa di nylon, 4 x batteria AA, 2 x pinze coccodrillo, manuale di istruzioni

Il CableTool è programmato per misurare la lunghezza di molti tipi e classi di cavi; a questo scopo può definire, con l'aiuto del NVP, qualsiasi altro cavo per ottenere una misurazione precisa. I seguenti tipi di cavo sono predefiniti:

 - NM - Non metallici (Romex)

 - BX - cavo di alluminio schermato su base di alluminio

 - MC - cavo di alluminio schermato su base di rame

 - HC - cavo di alluminio per applicazioni nel settore della salute

 - UF - cavi sotterranei

 - SOOW - cavo di  600 V trasportabile con rivestimento di gomma

 - EXTEN - Prolunga esterna del cavo (normalmente di colore arancio)

 - W/G – cavo per pavimento

 - ZIP - cavo per connessioni a lampade

 - THHN xCDT - cavo THHN Kabel con isolamento

 - CAT - Category (p.e. CAT6e)

 - PLNM – cavo di distribuzione

 - UTP - cavo a 2 fasi non schermato

 - COAX - cavo coassiale

 - SPKR – cavo da altavoce

 - TEL - cavo da telefono a 2 fasi intrecciato

 - PIC - Conduttore di plastica isolato (antenna, cavo di telefono)

 - THERM - cavo per termostato

Altri tipi di cavo possono essere regolati mediante l'introduzione del valore corretto NVP per ottenere una misurazione precisa della lunghezza dei cavi.

NVP (Normal Velocity of Propagation = Velocità di propagazione):

Il CableTool effettua una misurazione precisa della lunghezza del cavo, rilevando il tempo che un segnale elettrico necessita per percorrere il cavo e ritornare indietro. Il tempo si traduce in una unità di lunghezza, basandosi sulla velocità del segnale per percorrere la distanza fino alla fine del cavo e ritorno.

Differenti tipi di cavo hanno proprietà elettroniche differenti che si ripercuotono sulla lunghezza della misurazione, e pertanto varia la velocità con cui il segnale compie il percorso (NVP). NVP è la velocità relativa con cui il segnale percorre il tipo di materiale con cui è stato fatto il cavo del quale si misura la lunghezza. Teoricamente, il mezzo perfetto è il vuoto (NVP = 100).

Tutti i cavi hanno un NVP sotto i 100, e di solito hanno un valore tra 50 e 80. La misurazione più precisa della lunghezza si ottiene quando si introduce il NVP corretto. Il NVP varia chiaramente tra due differenti fabbricanti, e addirittura nella stessa produzione di alcuni fabbricanti.

Molti fabbricanti stampano sul cavo il NVP o nella bobina il NVP corretto. Se così non è, e vuole effettuare una misurazione di lunghezza precisa, visiti la pagina web del fabbricante, o si metta in contatto con noi. I valori NVP che sono registrati nel cavoTool dispongono di valori tipici di qualsiasi fabbricante e qualsiasi tipo di cavo.

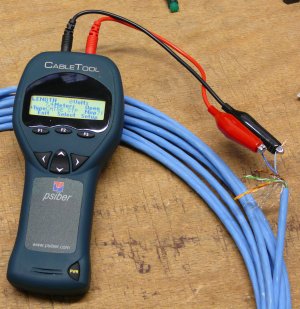

Qui può vedere il CableTool mentre realizza una misurazione di lunghezza, ed oltre alla misurazione della lunghezza misura la tensione.
Qui può vedere il CableTool mentre realizza una misurazione di lunghezza, ed oltre alla misurazione della lunghezza misura la tensione.
