Oscilloscopio DSO Scopix OX7204

oscilloscopio digitale portatile con memoria / 4 canali con separazione galvanica / ampiezza di banda 100 MHz / frequenza di campionamento 100 GS/s / display a colori TFT LCD da 5,7"

L'oscilloscopio DSO Scopix OX7204 di Metrix Ŕ una combinazione tra un oscilloscopio registratore a 4 canali (ingressi con separazione galvanica fino a 600 V CAT III), un multimetro True RMS, un analizzatore FFT, un analizzatore di armoniche (opzionale), un misuratore di potenza (opzionale) e un registratore (opzionale). Con un'ampiezza di banda da 200 MHz l'oscilloscopio DSO Scopix OX7204 copre un'ampia gamma di applicazioni che vanno dall'elettronica alle applicazioni di laboratorio, servizi di manutenzione, ecc. Oltre all'ampiezza di banda da 200 MHz l'oscilloscopio DSO Scopix OX7204 dispone di una maggiore frequenza di campionamento di 2,5 GS/s per canale nella modalitÓ SingleShot, e 100 GS/s in modalitÓ ripetitiva. Il trasduttore A/D di 12 bits offre un'alta dinamica di ingresso, da 156 ÁV/div a 200 V/div. Tanto nella modalitÓ oscilloscopio come nella modalitÓ multimetro, grazie al touchscreen Ŕ possibile effettuare misure del segnale di un certo livello. Ci˛ permette di analizzare meglio segnali ed eventi, e cercare determinate condizioni a seconda del livello o durata. Se ha qualche domanda da fare sull'oscilloscopio DSO Scopix OX7204, consulti la seguente scheda tecnica o ci chiami al numero: +39 0583 975114. I nosti tecnici e ingegneri la sapranno consigliare su questi oscilloscopi e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Oscilloscopio DSO Scopix OX7204 sullo shop online Istruzioni per l'uso dell'oscilloscopio DSO Scopix OX7204  Certificato CE dell'oscilloscopio DSO Scopix OX7204  Video degli strumenti di PCE Instruments Software degli strumenti di PCE Instruments  Qui troverà immagini dell'oscilloscopio DSO Scopix OX7204  Datasheet dell'oscilloscopio DSO Scopix OX7204

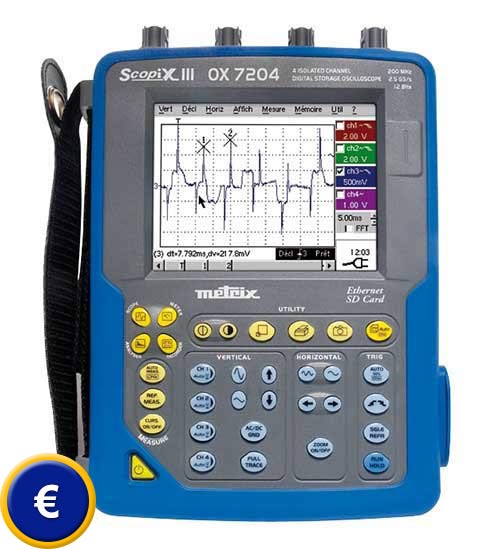

Oscilloscopio DSO Scopix OX7204

- RS-232, Centronics, Ethernet e interfaccia USB

- Ampiezza di banda 200 MHz

- Registratore (opzionale)

- Frequenza di campionamento per canale: ETS
  100 GS/s
; Single Shot 2,5 GS/s

- Funzioni matematiche

- RS232 / Centronics / Ethernet / USB /

  scheda di memoria micro SD

- Multimetro TRMS fino a 200 kHz

- Display a colori touchscreen TFT LCD da 5,7"

Analizzatore FFT (opzionale)

- Analizzatore di armoniche (opzionale)

- Memoria 2500 punti per canale

- Trasduttore D/A 12 bit (Y-risoluzione 0,025%)

- "Plug and Play" automatico identificazione di
  sonde e adattatori

- Batteria NiMH fino a 4 ore


Scheda tecnica dell'oscilloscopio DSO Scopix OX7204

ModalitÓ - oscilloscopio

Ampiezza di banda

200 MHz
limite ampiezza di banda a 15 MHz, 1,5 MHZ e 5 kHz

Display
11,5 x 8,6 cm, 5,7" TFT LCD a colori (320 x 240 pixel) con schermo touch screen
Canali
2 (separazione galvanica)

Asse X

Base temporale
1 ns - 200 s/div; precisione ▒0,1%

Asse Y

SensibilitÓ
2,5 mV ... 200 V/div; precisione ▒0,1%

Trigger

Tipi di trigger
AUTO, TRIG, SingleShot, Autolevel 50%
Modalità trigger
fronte, durata impulso (20 ns - 20 s), ritardo (120 ns - 20 s), conteggio eventi (3 a 16.384), immagini TV o righe (NTSC: 525 o PAL: 625) - regolazione libera della posizione di trigger

Memoria digitale

Frequenza di campionamento max..
100 GS/s per ETS - 2,5 GS/s in SingleShot (per ogni canale) - trasduttore D/A da 12 bit (risoluzione Y 0,025 %)
Memoria
2500 punti/canale (ampliabile fino a 50.000 punti)
Memoria operatore
2 MB + memory card micro SD
Tipi di indicazione
modalitÓ Glitch 2ns, curva, valore medio, presentazione X/Y
Altre funzioni
Analisi FFT e funzioni matematiche
FFT (lin o log) con cursore di misura - funzioni aritmetiche basiche +, -, x, / editor di formule matematiche
Cursore
2 o 3 cursori: V e T simultaneamente o fase - risoluzione 12 bit, indicazione con 4 cifre
Misure automatiche
19 misure del tempo o livello, misure di fase, risoluzione di fase 12 bits, indicazione con 4 cifre


ModalitÓ - Multimetro

Informazioni generali
8000 digit + grafico a barre max. e min. - TRMS - registrazione grafica con data e ora
Tensione AC, DC, AC+DC
600 mV ... 600V TRMS, 800 mV ... 800 V DC - precisione: V DC 0,5% + 5 digit - ampiezza di banda 200 kHz
Rilevamento di errori su display
Regolazione della durata degli errori - registrazione fino a 100 errori con data/ora come file .txt
Resistenza
80 ohm a 32 MOhm - precisione 0,5 % del valore di misura + 25 digit
Altri tipi di misura
temperatura, capacitÓ (5 nF ... 5 mF), frequenza (0 ... 200 kHz), test diodi 3,3 V


ModalitÓ analisi delle armoniche (opzionale)

Analisi multicanale
fino al 61° ordine - frequenza base da 40 ... 450 Hz, automatico o manuale
Misure simultanee (tensione / corrente)
valore totale RMS, THD e ordine selezionato (% onda dominante, fase, frequenza, valore RMS)
Potenza (reti simmetriche monofase e trifase)
Analizzatore di onde armonche in potenza apparente, con indicazione <ricevute/emesse> per ogni ordine

ModalitÓ - Registratore (opzionale)

Durata - Frequenza di campionamento
da 2 s a 1 mes
da 800 Ás a 18 m
de 40 Ás a 53 s
(con estensione di memoria)
Condizioni di registrazione
valore limite o finestra di tolleranza, condizioni simultanee in vari canali, durata selezionabile a partire da 160 s
Analisi della registrazione
scala e unitÓ di misura, misure automatiche o misure effettuate con il cursore, rilevamento di errori con data/ora, zoom, ecc.

Oscilloscopio DSO Scopix OX7204

Specifiche tecniche generali

Stampa attraverso Ethernet, RS-232 o Centronics (opzionale)
Connessione di rete Ethernet
Alimentazione 98 ... 264 V / 47 ... 63 Hz, 15 W; batteria NiMH
Sicurezza elettrica / EMV sicurezza elettrica secondo IEC 61010-1 (2001) - EMV secondo EN 61326-1 - 600 V, CAT III
Altri dati Dimensioni: 265 x 195 x 56 mm - Peso: 1,9 kg con batteria - Tipo di protezione: IP41
Contenuto della spedizione

1 x oscilloscopio DSO Scopix OX7204
1 x caricatore, batteria NiMH 9,6 V - 3,8 Ah
1 x sonda Probix 1/10
1 x adattatore BNC / Probix
1 x adattatore banana-Probix ě 4 mm
1 x cavo Ethernet (incrociato)
1 x cavo USB
1 x perno magnetico
1 x scheda micro SD
1 x cinghia
1 x istruzioni d'uso e di programmazione in CD-Rom

oscilloscopio DSO Scopix OX7204


Accessori opzionali - Software

PCE-HX0028
opzione "Analizzatore di armoniche"
PCE-HX0029

opzione "Registratore"

PCE-HX0075
opzione "Misura di potenza"
PCE-HX0077
opzione "Estensione memoria"


Accessori opzionali - Probix

PCE-HX0030A
sonda Probix 1:10; 250 MHz
PCE-HX0031

adattatore Probix BNC; 250 MHz

PCE-HX0032
adattatore Probix BNC; 50 - 250 MHz
PCE-HX0033
adattatore banana Probix
PCE-HX0034
pinza per corrente 20 mV/A, picco 80 A, AC/DC, 1 MHz
PCE-HX0035
adattatore per termoelemento K, -40 ... +1250 ░C
PCE-HX0036

adattatore per Pt100, -100 ... +500 ░C

PCE-HX0071
set di accessori opzionali per la sonda Probix per HX0030A
PCE-HX0072
convertitore di corrente flessibile AmpFLEX/Probix, 5 ... 3500 A - 200 kHz
PCE-HX0073
convertitore di corrente flessibile AmpFLEX/Probix, 5 ... 350 A - 3 MHz


Accessori opzionali - Comunicazione / Metrologia

PCE-HX0039
cavo Ethernet RJ45 diritto
PCE-HX0040

cavo Ethernet RJ45 incrociato

PCE-HX0041
adattatore RS232 / Centronics
PCE-HX0042
cavo di connessione RS232, SUBD 9 pin
PCE-HX0056
adattatore master USB / RS-232
PCE-P01101815
adattatore DB9M / DB25M
PCE-SX-METRO/P

software per il processo dati

PCE-HX0084
cavo USB


Accessori opzionali Trasporto / Alimentazione

PCE-HX0038
valigetta da trasporto
PCE-HX0057

valigetta da trasporto equipaggiata per Scopix

PCE-HX0061
alimentazione per automobile 10 ... 60 VDC
PCE-HX0063
batteria e caricatore addizionale
Andare a oscilloscopio DSO Scopix OX7204 Tornare alla pagina principale

Qui troverÓ altri oscilloscopi della serie DSO Scopix.

- Oscilloscopio DSO Scopix OX7042
  (oscilloscopio DSO con multimetro integrato, ampiezza di banda 40 MHz, 2 canali)

- Oscilloscopio DSO Scopix OX7062
  (oscilloscopio DSO con multimetro integrato, ampiezza di banda 100 MHz, 2 canali)

- Oscilloscopio DSO Scopix OX7202
  (oscilloscopio DSO con multimetro integrato, ampiezza di banda 200 MHz, 2 canali)

- Oscilloscopio DSO Scopix OX7104
  (oscilloscopio DSO con multimetro integrato, ampiezza di banda 100 MHz, 4 canali)


Qui troverÓ altri prodotti della serie oscilloscopio DSO.

- Oscilloscopio PCE-DSO1060
  (oscilloscopio con multimetro integrato, ampiezza di banda 60 MHz, Trigger automatico)

- Oscilloscopio PCE-DSO1200
  (oscilloscopio con ampiezza di banda 200 MHz e 500 MSamples/s, ampio display)

- Oscilloscopio PCE-DSO8060
  (oscilloscopio manuale con multimetro integrato, ampiezza di banda 60 MHz, 2 canali)


Nel seguente link troverÓ maggiori informazioni su: "Oscilloscopio portatile"

- Oscilloscopio PCE-UT 81B
  (oscilloscopio manuale e multimetro digitale, 40 MS/s, 8 MHz ampiezza di banda)

- Oscilloscopio PKT-1220
  (oscilloscopio a 1 canale con multimetro, ampiezza di banda da 20 MHz, con interfaccia USB)

- Oscilloscopi PKT-1205
  (con multimetro integrato, ampiezza di banda 20 /100 MHz, 2 canali, con interfaccia USB)

- Oscilloscopio PKT-1195
  (con multimetro integrato, ampiezza di banda 20 /100 MHz, 2 canali, con interfaccia USB)


Qui potrà avere una visione generale di tutti i misuratori che le offre PCE Instruments.
Contatti:
PCE Italia s.r.l.
Via Pesciatina 878/B-INT.6
55010 Gragnano-Capannori (Lucca)
Italia
Tel: 0583-975114
Fax: 0583-974824

La stessa pagina in tedesco Oscilloscopio DSO Scopix OX7204: pagina in tedesco. in spagnolo Oscilloscopio DSO Scopix OX7204: pagina in spagnolo. in inglese Oscilloscopio DSO Scopix OX7204: pagina in inglese. in croato Oscilloscopio DSO Scopix OX7204: pagina in croato. o in francese Oscilloscopio DSO Scopix OX7204: pagina in francese.


Di seguito potrà avere una visione generale dei gruppi di prodotti dei misuratori:

Accelerometri
Agitatori magnetici
Alimentatori
Altimetri
Amperometri
Analizzatori di combustione
Analizzatori di gas
Analiz. di ossigeno acqua
Analizzatori di particelle
Analizzatori di potenza
Analizzatori di reti LAN
Analizzatori di reti elettriche
Analizzatori di rumore
Analizzatori di spettro
Analizzatori di segn. TV
Analizzatori di logici
Analizzatori di trifase
Analizzatori di umiditÓ
Analizzatori di vibrazioni
Anemometri

Barometri (digitali)
Bilance
Boroscopi
Brillometri

Camere a infrarossi
Camere termografiche
Calibratori
Calibri
Capacimetri
Colorimetri per acqua
Colorimetri per superficie
Collector Data
Conduttimetri
Contatori di corrente
Contatori di particelle
Contatori di radiazioni
Controllo messa a terra
Convertitori di segnale

Data collector
Data logger
Decibelmetri
Densimetri
Digitali Multimetri
Dinamometri
Distanziometri
Dosimetri
Durometri

Endoscopi

Fibroscopi
Flussimetri
Fonendoscopi
Fonometri
Fotometri
Fotometri Multifunzione
Frequenzimetri

Gas esplosivi (rilevatori)
Gaussimetri
Generatori di funzioni
Glossmetri

Igrometri
Igrometri assoluta
Igrometri carta
Igrometri legno
Igrometri mat. costruzioni
Igrometri relativa
Indicatori meteorologici
Indicatori rotazione fasi
Indicatori rumore
Indicatori temperatura

Livelle laser
Lettori di umiditÓ
Lettori temperatura
Logger dati
Luxmetri

Magnetometri
Manometri (digitali)
Manometri tubo di Pitot
Megaohmetri
Metrolaser
Micromanometri
Microscopi
Miohmmetri
Misuratori ambientali
Misuratori settore auto.
Misuratori climatologici
Misuratori di brillantezza
Misuratori di capacità
Misuratori di cloro
Misuratori di colore
Misuratori di combustione
Misuratori di conducibilitÓ
Misuratori controllo igiene
Misuratori coppia
Misuratori di distanza
Misuratori di distanza laser
Misuratori di durezza
Misuratori di energia
Misuratori di flusso
Misuratori di forza
Misuratori di frequenza
Misuratori di gas
Misuratori di giri
Misuratori di isolamento
Misuratori di liquidi
Misuratori di luce
Misuratori di ozono
Misuratori di ossigeno
Misuratori di pH (portatili)
Misuratori di pH (tascabili)
Misuratori di potenza
Misuratori di pressione
Misuratori di radiazioni
Misuratori di radioattività

Misura. resistenza terra
Misura. resisten. elettrica
Misuratori di rivestimenti
Misuratori di salinitÓ
Misuratori di spessore
Misuratori di stress termico
Misuratori di suono
Misura. di temp. a contatto
Misura. tem. senza contatto
Misuratori di torsione
Misuratori di segnale TV
Misura. di umidità  relativa
Misura. di umidità assoluta
Misura. di umidità carta
Misura. di umidità costruzi.
Misura. di umidità legno
Misuratori di vibrazioni
Misura. fotometrici monofunz.
Misura. fotometrici multifunz.
Misuratori fotovoltaici
Misuratori laser temperatura
Misuratori potenza laser
Misuratori LCR
Misuratori capacitÓ
Misuratori per acqua
Misuratori per aria
Misuratori di particelle
Misuratori rotazione fasi
Misuratori termici
Misuratori ultrasuoni
Misuratori umidità dell'aria
Multimetri
Multimetri analogici
Multimetri LCR

Odometri
Ohmetri
Oscilloscopi
Ossimetri per acqua
Ossimetri per gas

Penetrometri
pH-metri da tavolo
pH-metri tascabili
Piaccametri
Pinze amperometriche
Pirometri
Psicrometri
Pulizia a ultrasuoni

Radiometri
Redoximetri
Registratori dati
Regolatori di frequenza
Regolatore di temperatura
Rifrattometri
Rilevatori di cavi
Rilevatori di gas

Rilevatori di ozono
Rilevatori di radiazioni
Rilevatori di radioattività
Rilevatori di tensione
Rilevatori termici
Rilevatori laser
Rilevatori di umidità
Rilev. di umidità assoluta
Rilev. di umidità legno
Rilev. di umidità carta
Rilev. di umidità costruzi.
Rivelatori di fughe
Rugosimetri

Salinometri
Sensori per iPhone™
Stativi per materiali
Sonde di temperatura
Spessimetri
Stazioni meteorologiche
Stetoscopi
Sis. di regolazione e controllo
Sistemi di vigilanza
Stroboscopi

Tachimetri (ottici/contatto)
Telecamere a infrarossi
Telemetri
Termoanemometri
Termocamere
Termoigrometri
Termometri a contatto
Termometri infrarosso
Termometri laser
Tester fughe
Tester corrente
Tester per pH
Tester potenza
Tester pressione
Tester radiazioni
Tester reti LAN
Tester rugositÓ
Tester di rumore
Tester di temperatura
Torsiometri
Trasformatori di corrente
Turbidimetri

UViametri

Verificatori ambientali
Verificatori di mihometri
Verificatori di reti LAN
Verificatori VDE
Vibrometri
Videocamere alta velocitÓ
Videoendoscopi
Viscosimetri
Voltmetri

Wattmetri

 Di seguito potrà avere una visione generale dei gruppi dei prodotti delle bilance:

Bilance analitiche
Bilance per animali
Bilance per auto / veicoli

Bilance da banco
Bilance per barili
Bilance a basso profilo

Bilance per carta
Bilance per carati
Bilance per casa
Bilance per commercio
Bilance compatte
Bilance conta pezzi
Bilance da cucina
Bilance di controllo

Bilance da dentista
Bilance det. densità
Bilance dosatrici

Dinamometri per gru
Dinamometri carroponte

Bilance economiche
Bilance elevatrici

Bilance per farmacia

Bilance per gioielleria
Bilance con gancio
Bilance per grammatura

Bilance per hobby

Bilance industriali
Bilance per inventario
Indicatori di peso

Bilance da laboratorio

Bilance a molla

Bilance con memoria
Bilance meccaniche
Bilance multifunzione
Minibilance
Misuratori di forza

Bilance per negozio

Bilance omologabili
Bilance per oro

Bilance per pallet
Bilance da pavimento
Bilance pesapacchi
Bilance pesapallet
Bilance pesapersone
Bilance per pezzi
Bilance a piattaforma
Bilance di precisione

Bilance resistenti acqua
Bilance per ruote / assi

Bilance per scuola
Bilance con software
Bilance sospese
Bilance per spedizioni
Bilance per superfici
Bilance con supporto
Sistemi conta pezzi

Bilance tascabili
Bilance da tavolo
Bilance per trasporto
Termobilance
Transpallet pesatori

Bilance per umidità

Bilance con verifica
Bilance per veterinari
