Stroboscopio PCE-OM 200
stroboscopio portatile con accumulatore per il settore professionale / disponibile in due varianti con campi di misurazione e precisione differenti

Lo stroboscopio si usa generalmente per misurare le rotazioni o per osservare movimenti. Questo stroboscopio ha una costruzione compatta e un peso leggero. Questo consente di usare lo stroboscopio comodamente anche per misurazioni in luoghi di difficile accesso. Lo stroboscopio è uno strumento ottimo per l'operatore. Un funzionamento continuo dello struboscopio si può effettuare senza problemi. Lo strumento dispone inoltre di una entrata Trigger, il che rende possbilie una sincronizzazione o attivazione esterna. Questo fa si che lo stroboscopio sia completamente flessibile nel suo uso. L'esperienza mostra che l'accumulatore può essere usato durante molti anni. Troverà più strumenti nella nostra pagina principale sull'argomento. Qui troverà esempi per l'uso dello stroboscopio. Seguendo questo link potrà trovare altri stroboscopi di mano, ma di maggiore potenza luminosa. Se desidera una visione generale dei strumento di misura potrà visionarla nella seguente pagina.

Istruzioni del stroboscopio   Certificato della CE del stroboscopio  Video del stroboscopio  Foglia di dati del stroboscopio  Informazione del stroboscopio

Stroboscopio con accumulatore PCE-OM 200 con una precisione più alta.

Stroboscopio con accumulatore PCE-OM 200 con una precisione più alta.

Entrata Trigger / display

Ambito di uso

Questo stroboscopio è la strumentazione ideale per tecnici della manutenzione e personale di servizio tecnico di impianti industriali e macchine. Potrà verificare i giri, la marcia codirezionale o visualizzare errori che non potrebbe rilevare l'occhio umano. Potrà anche trattenere i processi otticamente.
Lo stroboscopio viene avallato negli anni di uso in processi industriali, senza dimenticare il campo della ricerca e dello sviluppo:
 - In macchine di riempimento e di etichettatura di fabbricanti di birra e produttori di acqua minerale
 - In macchine della carta e stampa
   (stampa: lo stroboscopio serve per riconoscere il passer a velocità superiori a  60  m/min.
   Con lo stroboscopio si osserva anticipatamente la traiettoria del bobinato).
   Con lo stroboscopio si possono osservare otticamente i più piccoli errori nei procesi, come per esempio le pulsazioni. L'immagine seguente è stata scattata in una macchina di carta.
   Tutte le barre e gli aspiratori della cernita realizzata lungo queste barre funzionavano perfettamente salvo una. Ovviamente, questo non si poteva visualizzare otticamente. Con lo stroboscopio si può riconscere la fonte di errore per mezzo di segni quasi impercettibili nella carta.

Lo stroboscopio mentre valuta le pulsazioni.

 - EIn macchine tessili dell'industria tessile
 - Nell'industria dell'automobileUso dello stroboscopio nelle macchine da stampa.
 - In macchine e motori da funzionamento rapido
       Lo stroboscopio si impiega principalmente per determinare
     i giri, come si può verificare nell'immagine contigua.
     Spesso questa verifica serve per regolare i giri di grandi meccanismi da marcia rapida con i dati del sistema di processi o con il valore di rotazioni proveniente dall'azionamento elettrico. Inoltre si verifica la marcia concentrica delle onde. Con ciò loo stroboscopio si converte nella strumentazione ideale per ispezionare motori, onde, ingranaggi, cilindri...e tutto quello che è capace di ruotare. In sistemi di ventilazione nell'industria dell'aria condizionata.

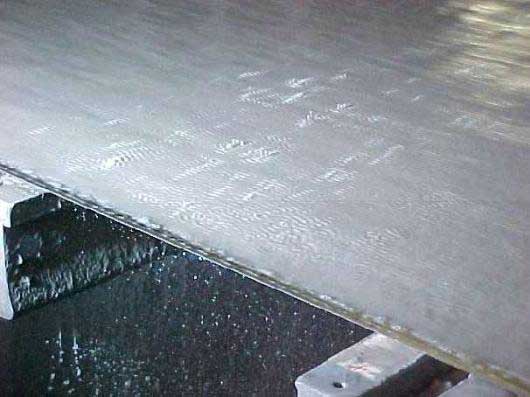

 - In laminazioni a bande dell'industria dell'acciaio
 - ... Lo stroboscopio è uno strumento di aiuto ottimale in tutti i luoghi dove esistano pezzi rotanti o in processi di produzione di gran numero di pezzi.
Avvertenza per prevenire rischi con l'uso dello stroboscopio: tutti gli oggi che si rilevano otticamente con lo stroboscopio si muovo a grande velocità. Mantenga sempre una distanza di sicurezza e non tocchi l'oggetto da verificare.

Indicazioni generali per l'uso dello stroboscopio

Le immagine contigue mostrano l'impiego corretto dello stroboscopio per ottenere valori di misura corretti o originare una foto fissa ottima, come per determinare la cuasa che produce un numero di rotazioni doppio  (invece di 110 / min sono 220 / min). Il modo di procedere corretto ha carattere generale, anche se qui si tratta solo le'sempio della trasmissione di una correggia e di un'onda di azionamento.
Nella valutazione di una trasmissione di corregge si consegue la ritenzione ottica semplicemente (sempre che si trovi una zona distaccata alla quale si possano regolare gli stroboscopi).
Nell'osservazione di varie corregge trapezoidali che funzionano in un'onda di azionamento, in caso di riparazioni o manutenzione della macchina, dovrà segnare una linea di riferimento con il gesso in verticale rispetto alla direzione del funzionamento lungo tutte le corregge.
Ejsempio di misurazione in un'onda:
In un'onda correttamente centeata con ruota motrice misurerà sempre il numero reale delle rotazioni con ritenzione ottica. Se la ruota motrice ha un decentramento assiale o una scompensazione, si misureranno il doppio delle rotazioni con lo stroboscopio. Questo fatto conduce a errori di valutazione nella pratica.




Stroboscopio mentre misura la trasmissione di cinghie.

Lo stroboscopio mentre misura scorrettamente la trasmissione di cinghie.

Stroboscopio mentre misura correttamente la ruota motrice.

Lo stroboscopio mentre misura una ruota motrice con percussione.

Specifiche tecniche

Modello

PCE-OM 200

Campo di misurazione

30 ... 14000 r.p.m.
0,5 ... 233,33 Hz

Risoluzione

0,1 / min

Precisione

± 0,01 %

Distanza di misurazione (secondo le circostanze)

1,5 m

Lung. / Potenza flash

13 W

Entrata di segnale /entrata Trigger

2,5 ... 15 V / NPN Open Collector / sensore di prossimità di 2 fasi / relé

Sfasamento

si, 360 º

Lampadina

lampadina Xenon 13 W, bianca da 6300 K

Alimentazione

accumulatore ricaricabile 14,4 V DC

Caricatore di batteria

230 VAC / 50 ... 60 Hz / cavo di 1 m

Tempo operativo

60 min continui / tempo di carica 15 h

Display

LED da 5 cofre

Struttura

plastico ABS

Dimensioni

110 x 185 x 300 mm

Condizioni ambientali

0 ... +40 ºC / <95 % U.r.

Peso

1880 g

Contenuto della spedizione
1 stroboscopio con accumulatore (modello PCE-OM 100A o PCE-OM 200), 1 accumulatore ricaricabile, 1 caricatore, 1 cavo di rete e istruzioni.
Il PCE-OM 200 si spedisce inoltre con valigetta da trasporto e lampadina di ricambio.

Supplementare
Cavo Trigger (entrata a impulsi)
Per la connessione esterna allo stroboscopio, per esempio per l'avviamento esterno della velocità della macchina.

Cavo Trigger per la connessione esterna allo stroboscopio.

Cavo Trigger (entrata a contatto)
Per la connessione esterna allo stroboscopio, per esempio l'avviamento di una velocità esterna predefinita. Questo cavo serve per l'attivazione a contatto.

Cavo Trigger per la connessione esterna allo stroboscopio.

Accumulatore di scorta
Se pensa di usare lo stroboscopio con frequenza e per un periodo di tempo prolungato, le consigliamo di richiedere un accumulatore di scorta. Così ne avrà sempre uno nello strumento e un altro che si sta caricando.

Accumulatore di scorta per lo stroboscopio.

Lampadina di xenon di scorta.
La vita della lampadina di xenon è molto alta. Ma se pensa di usare lo stroboscopio per lavori esterni ed effettuare misurazioni per i suoi clienti, le consigliamo di portare sempre una lampadina di scorta ed evitare così soprese sgradevoli.

Lampadina di xenon per lo stroboscopio.

Treppiede
Per lavori prolungati (p.e. 8 h) in macchine e impianti, le consigliamo di collocare lo stroboscopio su un treppiede. Lo può anche usare nel controllo dello strumento attraverso un  Trigger esterno per regolare la frequenza del flash attraverso la velocità di una macchina.

Treppiede per lo stroboscopio con il quale si può realizzare lavori a lunga durata

Certificato di calibratura ISO
Per le imprese che vogliano integrare questo stroboscopio nel proprio controllo interno di qualità o che lo vogliano inviare annualmente la sua ricalibratura. Il certificato secondo la normativa ISO contiene una calibratura di laboratorio inclusa nel certificato con tutti i valori di misurazione. Anche i dati dell'impresa e della persona che lo incarica sono documentati nel certificato.

Certificato dello stroboscopio.

Andare a stroboscopio PCE-OM 100A / PCE-OM 200.
