Termocamera professionale
PCE-TC 3
termocamera con alta
risoluzione ed elevata dotazione che include software
Il nucleo
della termocamera ad alta risoluzione è un microbolometro
non refrigerato (Uncooled Focal Plane Array) con una
risoluzione di 160 x 120 pixel. La termocamera ha un
disegno ergonomico che ne facilita l'uso con una sola mano.
Grazie al suo peso di 750 g è ideale per le analisi di
macchine e impianti, per la termografia da costruzione e
tante altre applicazioni. La termocamera PCE-TC 3 le
consente di ottenere una precisione di misurazione di
massimo ±2 ºC o ±2 % in un campo di temperatura da -10 ºC
fino a +250 ºC, con una sensibilità di solo 0,15 ºC.. Nel
display a colori della termocamera può spostare i loco i
due cursori nei differenti punti e leggere direttamente la
temperatura corrispondente. Ha anche la possibilità, con
questa termocamera, di trovare e vedere in modo
automatico il punto di misurazione più caldo e quello più
freddo (Hot-Spot e Cold Spot find), e inoltre può misurare
la differenza di temperatura. Con queste funzioni di alta
gamma può riconoscere immediatamente irregolarità e prendere
le misure pertinenti in loco. Il puntatore laser integrato
le consente in modo supplementare di situare in modo preciso
il campo di misura durante l'analisi o registro di immagine.
Le immagini registrate della termocamera possono essere
trasmesse al computer o portatile mediante la memory card
SD. E' possibile effetuare anche una misurazione continua
attraverso il porto USB dalla camera al computer. Si include
nel contenuto della spedizione un software da valutazione di
dati con il quale potrà non solo analizzare in modo esteso
le immagini termiche, ma anche effettuare referti; e tutto
ciò senza grandi sforzi o studio delle istruzioni.
Qui
putrà trovare un'altra termocamera con caratteristiche simili a
questa. In questo
link potrà trovare una simulazione di una misurazione con
una termocamera e più informazioni circa il funzionamento della
luce infrarossa. In questo
link troverà una visione generale
delle termocamere. Siamo sempre a sua disposizione per
qualsiasi consiglio.
In questo video potrà vedere una presentazione della
nostra camera termografica PCE-TC 3.
Vedere video
presentazione della termocamera professionale PCE-TC 3
Questo video
mostra il funzionamento e la qualità di immagine della
termocamera PCE-TC 3, una video presentazione dove si
osservano i distinti tipi di scala di immagine, le
connessioni di rete, USB ed il metodo di immagazzinamento
delle immagini ottenute nel biglietto a memoria SD.
Misurazione di temperatura
precisa per tutto il display
Due punti di misurazione
spostabili
Ricerca automatica dei punti
più caldo e più freddo della sezione che si misura
Grande display LCD di 3,5"
con illuminazione dello sfondo
Grande risoluzione di 160 x
120 pixel
Range di temperatura: -10
... + 250 °C
Precisione nella misurazione:
massimo ±2 °C o ±2 %
Tecnologia di microbolometro
non refrigerato per lavori senza mantenimento
Equilibrato perfettamente,
anche in misurazioni prolungate il suo uso non provoca
affaticamento del polso a
Ergonomia: Uso con una sola
mano
Peso leggero: 750 g
Puntatore laser: Consente di
situare esattamente il campo di misura
Memory card per un massimo
di 1000 immagini
Lungo tempo operativo: fino
a 6 ore
Trasferimento dei dati per
misurazioni continue: mediante il porto USB al PC
Software: Software da
analisi ad alte prestazioni per un'analisi profonda e
una realizzazione semplice del referto
Ampia varietà di accessori
Vedere le istruzioni per l'uso
della termocamera:

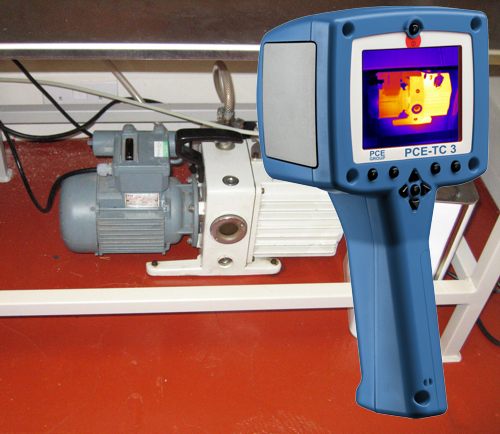

Esempio della termografia di una unità di motore e
trasmissione con la nostra camera PCE-TC 3

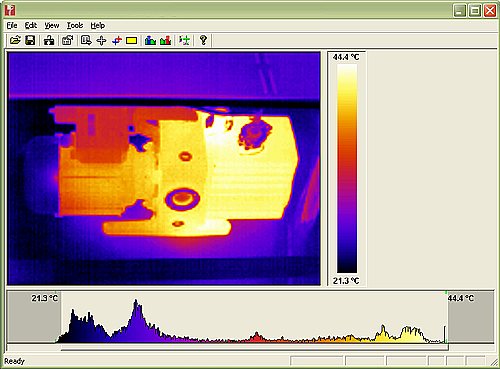

L'immagine mostra in un computer la valutazione della
termografia mediante il software
Specifiche tecniche
Range di temperatura
-10 ... +250 °C
Sensore: microbolometro non refrigerato
Punti di misura / Risoluzione
160 x 120 pixel (19.200 punti)
Precisione
±2 °C o ±2 %
Risoluzione del display
192 x 192 pixel
Obiettivo (FOV)
20 ° x 15 °
Focus
manuale
Distanza di misura
30 cm fino a
infinito
Funzioni di misura
due punti di misura spostabili,
misurazione di differenza
Risoluzione di temperatura
0,15 ºC
Frequenza di immagine
7,5 Hz
Campo spettrale
8 ... 14µm
Grado de emisión
0,2 ... 1,0 (regolabili in passi
di 0,01)
Memoria di immagini
memory card MMC o SD
Porto
USB tipo B
Display
display LCD di 3,5", con
illuminazione dello sfondo, quattro scale cromatiche
regolabili: arcobaleno, grande contrasto e scala di grigi
Indicatore di temperatura
ºC, ºF o K
Puntatore laser
classe II 1mW / 635 nm
Temperatura operativa
-15 ... +45 ºC
Temperatura di immagazzinamento
-20 ... +70 ºC
Umidità dell'aria
10 ... 90% U.r. senza
condensazione
Accumulatore
batteria di ioni di litio
Tempo operativo
4 a 6 ore
Struttura
plastica
Anello del treppiede
1/4"
Peso
750 gr
Dimensioni
230 x 120 x 110 mm
Comparativa delle specificazioni
della termocamera PCE-TC
3 con la competenza Questo è un estratto della
tavola comparativa.
Qui
trovasse tutta la tavola..
Fabbricante
PCE
RAYTEK/FLUKE
FLIR
Modelli
PCE-TC
3
Ti10
INFRACAM
Rango
di misurazione
tutto lo schermo
solo
sezione centrale
solo
sezione centrale
Precisione
±2 % o ±2 °C
±5 % o ±5 °C
±2 % o ±2 °C
Cursor
due
spostabili
uno
fisso
uno
fisso
∆T (differenzia
en T)
se
no
no
Risoluzione (píxeles)
160 x 120
160 x 120
120 x 120
Risoluzione temperatura
0,15 °C
0,20 °C
0,20 °C
Frequenza di immagine
7,5 Hz
9 Hz
9 Hz
Peso
0,76 kg
1,2 kg
0,55 kg
Obiettivo (FOV)
20 x 15
23 x 17
25 x 25
Memoria per immagini
1000 immagini con la massima
risoluzione
3000 immagini
con
risoluzione
basilare
50 immagini
Leader
laser
si
si
si
Rango
di temperatura
-10 ... +250 °C
-20 ... +250 °C
-10 ... +350 °C
Definizione dell'immagine
eccellente
buona
eccellente
Volume
dello schermo
3,5" (89 mm)
3,6" (91 mm)
3,5" (89 mm)
Accumulatore
accumulatore ione-litio
accumulatore ione-litio
accumulatore ione-litio
Tempo operativo
6 h
3 - 4 h
7 h
Termocamera PCE-TC 3 mentre
viene usata
Impronte termiche su un pavimento
La stessa immagine ma come scala di grigi
Carica termica di una ruota
La stessa immagine ma come scala di grigi
Immagine termica della facciata di un edificio

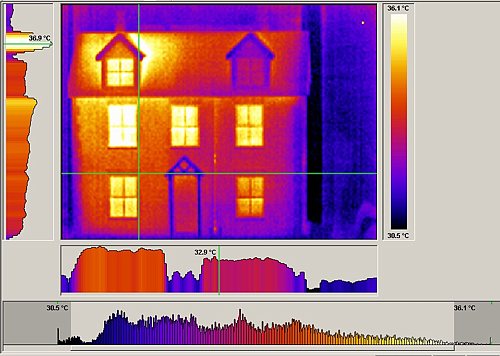

Valutazione dell'immagine mediante il software
Altra presentazione del colore della facciata dell'edificio
Si apprezza l'alta radiazione termica nelle finestre
Radiazione termica di edifici
Presentazione di fughe termiche negli stipi di una finestra
Software
Le immagini
captate si inviano come dati dalla memory card SD al
computer. Il software le offre accesso a tutti i pixel e le
rende possibile una regolazione successiva di tutti i
parametri come i valori di emissione, la temperatura
ambientale, umidità e distanza.
Prestazioni
• Determina la temperatura di tutti i punti
• Determina in tutto il display la temperatura massima,
minima e media
• Selezione di gamma di colore
• Possibilità di spostamento di Level e Span
• Elaborazione di modelli e referti
• Elaborazione automatica di un referto
• Tabella dei risultati con indicazione automatica di data,
ora, persona, evento.
Contenuto della spedizione
1 x termocamera PCE-TC 3, 1 x accumulatore ricaricabile,
1 x caricatore, 1 x cinghia, 1 x software, 1 x cavo USB a
PC, 1 x memory card SD, 1 x borsa da trasporto,
istruzioni
Supplementare
- Certificato di calibratura ISO
- Software per referti
- Caricatore per automobili
- Accumulatore di recambio
Calibratura e certificazione
ISO
Può acquisire un certificato di calibratura
ISO per il termocamera. Si stenderà un protocollo di controllo
con i dati postali della sua impresa composto di una certificazione e
calibratura di laboratorio del misuratore di temperatura a contatto, che
potrà appartenere alla sua base interna dei verificatori ISO e con il
quale si dimostra che il termocamera ha la possibilità di
recupero del modello di misurazione nazionale. Maggiori informazioni:
Calibratura: Controllo della correzione
delle grandezze di misurazione del termocamera, senza
intervento nel sistema di misura. Oppure: determinazione dello scarto
sistematico rispetto al valore reale della grandezza di misura.
Documento o certificato di calibratura:
documenta le proprietà tecniche del termometro di misura corrispondente
così come la possibilità di recupero del modello di misurazione
nazionale.
Intervallo di calibratura: Per poter
realizzare misurazioni corrette durature, il termometro di misura si
devono controllare o calibrare periodicamente. Questo periodo di tempo
si chiama intervallo di calibratura. Non si può determinare con
precisione quando si devono ricalibrare il termometro. Per poter fissare
l'intervallo bisogna considerare i seguenti punti chiave:
Rendimento
Frequenza dell' uso
Condizioni ambientali
Stabilità di calibrature precedenti
Precisione
di misurazione richiesta
Determinazioni del sistema di garanzia di qualità dell'impresa.
Questo significa che è lo stesso cliente
colui che deve fissare e controllare l'intervallo tra due calibrature.
Noi raccomandiamo di stabilire un intervallo di calibratura da 1 a 3
anni. Offriamo il cliente il nostro aiuto professionale per risolvere i
dubbi riguardo al possibile alto costo del fissaggio di detto
intervallo.
Tenga conto anche che:
Quando si calibra un termocamera, dovrà calibrarsi con il
sensore di temperatura con il quale sia stato impiegato o con il quale
sia stato inviato. La precisione della calibratura dipende quindi
dall'unione dello strumento con il sensore.
