Tester di potenza multifunzionale PCE-PA 6000
tester di potenza di tipo universale con interfaccia RS 232
 e software di verifica per analizzare la potenza di consumo

Il tester di potenza PCE PA-6000 è uno strumento da tavolo che misura la potenza effettiva, la potenza apparente, il fattore di potenza, il consumo energetico, la corrente e la tensione alterna, la corrente e la tensione continua, la resistenza e la frequenza. La misurazione della corrente e della potenza possono realizzarsi di forma diretta coi cavi di verifica dell'invio o di forma indiretta con le pinze di misurazione di corrente. Il tester di potenza offre inoltre la possibilità di collegare convertitori di corrente industriali con una relazione di trasmissione di 100/5 A o di 1000/5 A. Il Suo grande display LCD di facile lettura di 93 x 52 mm proporziona diversi risultati contemporaneamente, p.e. watt, cos φ, ACV, ACA. Con l'adattatore di corrente opzionale PCE PA ADP può collegarsi strumenti con prese di terra (fino a 16 ACA), di forma semplice e sicura per misurare ed analizzare con l'aiuto del tester di potenza. Lo strumento ha un'interfaccia di dati RS-232, col software potrà realizzare il trasferimento di dati al PC per poter elaborarli e conservarli più comodamente. E' per ciò che questo strumento è ideale per utilizzarlo nell'officina o per misurare la potenza, così come per rilevare sentenze negli strumenti in situ. In questo link potrà vedere una visione generale dove può trovare il tester di potenza che può necessitare.

Vedere / stampare le istruzioni per l'uso
del tester di potenza

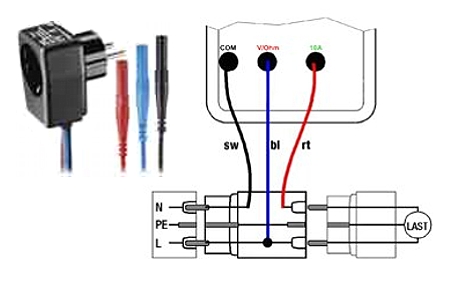

L'immagine mostra l'adattatore di corrente opzionale PCE-PA-ADP

Le immagini superiori mostrano il software di analisi che si invia con il tester di potenza. Possono rappresentarsi simultaneamente 4 valori di misurazione e l'indicatore grafico permette di realizzare comodamente registrazioni di lunga durata che potrà essere stimate a posteriori.

Misurazione della potenza reale (AC, potenza del valore reale), con adattatore esterno o convertitore di corrente

1 W ... 999,9 kW; 1 W; ±1,5 % + 1 dgt.

0,01 VA ... 9,999 kVA; 0,01 VA; ±1,5 % +1 dgt.

0,001 Wh ... 9999 kWh; 0,001 Wh; ±1 % + 1 dgt.

ACA eff/rms
DCA eff/rms

diretta max. 10 A; 10 mA, con testina rivelatrice max. 1000 A;1 A; ±1 % + 1 dgt.

Nell'immagine contigua può vedere il tester di potenza PCE-PA 6000 nella riparazione di un computer. Utilizzando l'adattatore di corrente po-ssono realizzarsi misurazioni di consumo e mi-surazioni di potenza senza necessità di utilizzare molti cavi di forma rapida e sicura riguardo alle tensioni di contatto.

Qui può vedere il grande display LCD del tester di potenza che dà multiple informa-zioni. Possono mostrarsi fino a 4 valori di misura-zione di forma simultanea. Il modo di indicazione dipende dalla funzione data.
Inoltre può apprezzare perfettamente l'adattatore di corrente opzionale. È solo necessario introdu-rre l'adattatore nella presa e collegare l'apparato con presa di terra a questo adattatore.

In questo caso si tenta di comprovare la potenza calorifica di un ventilatore termico una volta riparato col nostro tester di potenza PCE-PA 6000. Può anche vedere che questo misuratore è molto utile, poiché ha un montaggio molto semplice con una massima sicurezza, senza trovarci con cavi estremi di cavi aperti. Con il tester di potenza potrà comprovare direttamente di forma molto precisa, sicura e semplice ogni tipo di piccoli elettrodomestici fino a 16 A, come strumenti di alto consumo (con pinze o convertitori di corrente).

Contenuto della spedizione
Tester di potenza PCE-PA 6000, attrezzatura di cavi di scorta, cavo RS-232, software di analisi, 6 batterie ed istruzioni per l'uso

Accessori opzionali
- Adattatore di corrente per misurare carice elettriche con una pressa di terra in un modo molto
  rapido e sicuro
- Calibratura da laboratorio con documento di calibratura e certificato ISO
- Adattatore di rete per essere utilizzato di forma stazionaria

Definizioni di utilità:
In misurazioni di potenza in reti di tensione continua la potenza si calcola facilmente mediante la formula P=U * I, cioè, il prodotto della tensione elettrica U e la corrente elettrica I. Se si dà un angolo di fase tra la corrente e la tensione in tensioni alterne (p.e. tensione alterna di 50 Hz) dovrà tenerlo in conto nel momento di misurare la potenza effettiva.
Il tester di potenza mostra una via di corrente e di tensione per misurare la potenza elettrica di forma combinata. La grandezza indicata P (potenza effettiva) corrisponde al prodotto di entrambe le grandezze, come si rappresentava innanzi.
Nella pratica si differenziano tre tipi di potenza:
-Potenza apparente S misurata in VA
-Potenza effetiva (e potenza continua) P
 misurata in W (Watt)
-Potenza riattiva Q misurata in VAR (Volt-
 Ampere- Reactive)
