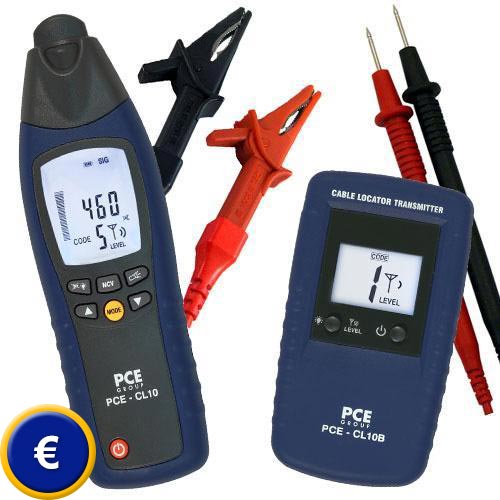

Tracciatore di cavi PCE-CL 10 |
|
|
Con il tracciatore di cavi PCE-CL 10 può rilevare tensione fino a 400 V in circuiti e linee libere da tensione. Il tracciatore di cavo può localizzare cavi, circuiti, cortocircuiti e connessioni a terra, effettuare un seguimento dei tubi di protezione e di cavi coassiali. Per farlo non è necessario interrompere la fornitura di corrente o spegnere parti elettroniche sensibili. La localizzazione la può effettuare in terra, pareti di cemento e leterizio. Il sistema di rilevazione di cavo si compone di un generatore di segnale per linee con e libere da tensione, così come di un ricettore. Il generatore di segnale introduce segnali elettromagnetici ad alta frequenza nella linea. Questi segnali vengono convertiti lungo la linea, dal ricettore, in segnali acustici e ottici. L'intensità del segnale è un modello usato per la localizzazione della linea. Nel generatore di segnale può regolare la potenza del segnale, così come il canale di ricerca. Dato che questo viene indicato anche nel display del ricettore, può lavorare simultaneamente con vari trasmissori senza che questi si influenzino reciprocamente. Qui dispone di una visione generale nella quale potrà qualsiasi tipo di tracciatore di cavi di cui ha bisogno. Nel seguente link accederà a una visione generale dove potrà trovare qualunque strumento di misura. |
|
|
Vedere / stampare le
istruzioni
del tracciatore di cavi |
|
|
- La rilevazione di linee in
soffitti, pareti e
- La rilevazione di interruzioni di
linee, interruttori - Localizzazione di corticrcuiti
- La rilevazione di connessioni a
terra in reti
- Seguimento di tubi di protezione,
di acqua e di - Distribuzione di linee tese |
Grazie alla illuminazione dello sfondo può leggere bene i dati nel display in condizioni di scarsa visibilità |
| Funzioni dei componenti | |
| Specifiche tecniche | |
|
Osservazioni generali |
|
| Temperatura operativa / umidità | 0 ... 40 ºC / max. 80% H.r. |
| Temperatura a riposo / umidità | -20 ... +60 ºC / max. 80% H.r. |
|
Ricettore |
|
| Disconnessione automatica | ca. ai 5 min. |
| Potenza assorbita | max. 40 mA |
| Display | LCD con grafico a barre |
| Batteria | batteria da 9 V |
| Dimensioni | 192 x 61 x 37 mm |
| Peso | ca. 180 g |
|
Generatore di segnale |
|
| Tensione massima |
400 V AC (0-60 Hz 400 V DC) |
| Frequenza di trasmissione | 125 kHz |
| Display | LCD |
| Disconnessione automatica | ca. 1 ora |
| Potenza assorbita | max. 18 mA |
| Batteria | batteria da 9 V |
| Fusibili | Flink, 0,5 A / 500 V, 6,3 x 32 mm |
| Categoría di sovratensione | CAT III / 300 V |
| Dimensioni | 130 x 69 x 32 mm |
| Peso | 130 g |
|
|
|
|
Contenuto
della spedizione |
|
 |
 |
|
Qui troverá qualunque modello di
tracciatore di cavi:
-
Tracciatore cavi
PCE-191 CB
-
Tracciatore cavi
/ Tracker
-
Tracciatore di cavi
Multifinder Pro
-
Tracciatore di cavi Dtect 100
|
|
