Tubo venturi
PCE-VR |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Il misuratore di flusso d'aria è un tubo venturi per la misurazione del flusso nelle tubature e condutture di ventilazione. Grazie alla sua struttura in un pezzo di polipropileno, il flussimetro è un tubo venturi semplice da maneggiare. Il tubo venturi si fabbrica secondo la normativa DIN EN ISO 5167 con profilo di accoppiamento secondo ISA 1932. Il corso del flusso, così importante per la misurazione, si ottiene mediante il procedimento speciale di deformazione del materiale termoplastico. Il tubo venturi ha una precisione molto alta grazie al fatto che il bocchettone di connessione è centrato ottimamente, il che consente una istallazione rapida nella tubatura. Grazie alla sua superficie molto liscia, il tubo venturi consta di alcune condizioni di flusso molto buone. Il principio di misurazione venturi si usa per misurare la velocità del flusso di gas. La pressione del tubo venturi raggiunge il suo valore minimo nella sezione trasversale più stretta del tubo, il che equivale al fatto che la velocità del flusso d'aria sia la più alta in quel punto. Se desidera più informazione sul flussimetro, per favore prema quí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vedere / stampare la tabella con le
differenti versioni del tubo venturi PCE-VR
|
Tubo venturi PCE-VR |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Specifiche tecniche |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Range di misurazione |
20 ... 10.000 m³/h |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Precisione |
±2 % |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Capacità di lettura |
secondo il modello |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Versioni |
Versione con bocchettone / con manicotto |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Struttura |
polipropileno |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Colore |
grigio |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Temperatura ambientale |
0 ... +80 ºC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Norma |
DIN EN ISO 5167 / ISA 1932 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Versioni |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Immagini d'uso |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

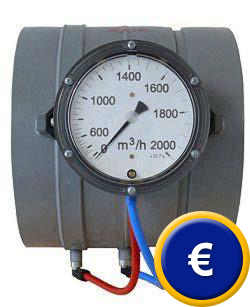

Qui può
osservare il tubo venturi PCE-VR |
Qui può vedere il tubo venturi PCE-VR istallato in una conduttura di ventilazione. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

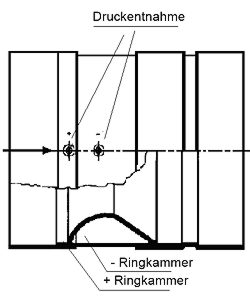

Versione con manicotto
Qui può vedere lo schema del tubo venturi PCE-VR nella versione con manicotto. |

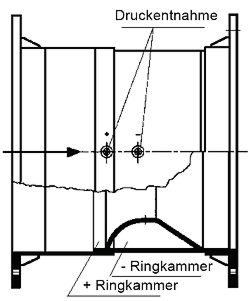

Versione con bocchettone
Qui può vedere lo schema del tubo venturi PCE-VR nella versione con bocchettone. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Contenuto della spedizione |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 x Tubo venturi PCE-VR con indicatore in m³/h montato |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- Certificato di calibratura di fabbrica Per le imprese che vogliano integrare il tubo venturi nel proprio contollo interno di qualità. Questo certificato di calibratura di fabbrica contiene una calibratura di laboratorio che include il certificato con tutti i valori di misura. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
