Verificatore VDE Secutest II+
(strumento secondo la normativa VDE 0701/702 e VDE 0751 per strumenti elettrici in medicina)

Il verificatore VDE secutest II è uno strumento universale che verifica la sicurezza elettrica della strumentazione elettrica portatile nel settore industriale. Questo verificatore VDE secutest serve per verificare la sicurezza della strumentazione elettrica che si cambia di luogo dopo una riparazione o una modifica secondo la DIN VDE 0701 o o a intervalli temporali regolari (verifiche ripetute) secondo la DIN VDE 0702. Lo strumento riconosce autonomamente il tipo di protezione dell'oggetto da verificare e realizza automaticamente complesse misurazioni continue. La DIN VDE 0702, ben osservata nella pratica, consente che alla valutazione dello stato di isolamento accanto alla misurazione della resistenza di isolamento si aggiunga la misurazione della corrente dedotta per mezzo della misurazione della corrente differenziale. Questo si effettua con il verificatore VDE SII+ nella cornice di un'analisi di rendimento completo o realizzando verifiche isolate. I testi di guida per l'operatore, i parametri, i risultati di misurazione e di controllo, le connessioni, i testi di aiuto e i messaggi di errore ci si presentano in modo chiaro in un grande display LCD direttamente. L'ambito di uso del Secutest II+ si estende dall'ufficio, l'industria ed i lavori manuali fino alle residenze di terza età, residenze assistite ed ospedali.
L'interfaccia di serie RS-232 consente la trasmissione dei dati dal verificatore VDE a un modulo PSI (stampante) o a un PC o laptop. Esistono programmi per il PC con i quali è possibile creare protocolli di controllo e relazionare i dati di misura e di controllo con l'uso della strumentazione o con la gestione completa degli strumenti manuali elettrici. Con l'aiuto della stampante e il lettore del codice a barre si possono usare maggiori componenti di strumentazione in minor tempo e con meno costi e si possono determinare per controlli ripetuti. Può contare anche su un altro modello di verificatore VDE, compiono la normativo VDE 0701/702 e VDE 0751 per strumenti elettrici in medicina, e che può vedere qui. Qui dispone di una visione generale nella quale potrà qualsiasi tipo di verificatore VDE di cui ha bisogno. Nel seguente link accederà a una visione generale dove potrà trovare qualunque strumento di misura.

connessione dell'oggetto da verificare
- per mezzo dell'attacco di controllo
- per mezzo di fori e set di cavi (opzionale)

per oggetti da impianto fisso
- per mezzo di un adattatore (opzionale)

per prolunghe
riconoscimento automatico di
- errori di connessione
- classe di protezione (I o II)

procedimento di controllo diretto dal menù
- in modo totalmente automatico o manuale

- Comode applicazioni per memoria e creazione
  di protocolli e introduzione alfanumerica

- Interfaccia per PC, stampante e codice a barre

- Formato solido e peso ridotto

Verificatore VDE Secutest II+

Vedere / stampare le
istruzioni del verificatore VDE Secutest II+

Verifica della sicurezza elettrica della strumentazione elettrica secondo BGV A2. Lo strumento si regge per DIN VDE 0701 per verificare e misurare rapidamente e sicuramente strumenti elettrici riparati o modificati e per la DIN VDE 0702 per verifiche ripetute. Secondo queste prescrizioni, si misurerà:

 - la resistenza del conduttore protettore
 - la resistenza di isolamento
 - la corrente del conduttore protettore per strumenti SK1
 - la corrente a contatto (per strumenti SK2)
 - la libertà di tensione di componenti conduttori a contatto (= corrente a contatto)
 - la corrente derivata a pazienti (le parti AC / DC si misurano a parte)

Metodi di misurazione:
 - misurazione diretta
 - corrente derivata sostitutiva
 - corrente differenziale

Lo strumento Secustest SII+ è stato creato per verificare e misurare rapidamente e sicuramente strumenti elettrici riparati o modificati nella medicina secondo la DIN VDE 0751. L'adempimento dei requisiti tecnici di sicurezza rende possibile per l'operatore l'uso sicuro dello strumento di verifica con gli strumenti elettrici in medicina. D'altro lato resta garantita la sicurezza dei pazienti nell'applicazione di strumenti elettrici in medicina verificati.

Lo strumento riconosce il tipo di protezione dell'oggetto da verificare e realizza anche misurazioni complesse in modo totalmente automatico. La misurazione della corrente differenziale corrisponde alla prescrizione per verifiche ripetute DIN VDE 0702.

Funzioni di protocollo

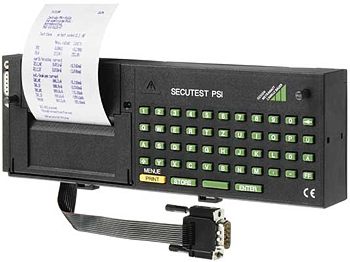

Con questo strumento possono misurarsi tutti i valori richiesti alla strumentazione elettrica per un protocollo di ammissione o libro dello strumento (per esempio del ZVEH). Il modulo SECUTEST PSI (caratteristica E01), una stampante con memoria che si può collocare nel coperchio, una interfaccia  e una tastiera integrato completano l'ambito di applicazione di questo verificatore. Con il protocollo di misura e verifica che si può stampare direttamente per mezzo del modulo SECUTEST PSI o con un PC o si può anche conservare nel PC potrà documentare e archiviare tutti i dati misurati. Le stesse funzioni, ma senza la stampante, sono contenute nel più economico modulo a memoria SI.

Prova di funzionamento con analisi di potenza (anche per oggetti di grande potenza (16 A))
All'oggetto da verificare si può realizzare una prova di funzionamento con tensione di rete per mezzo di un attacco di verifica. La prova di funzionamento si può effettuare immediatamente dopo la verifica esistente. Per questo si misureranno e calcoleranno automaticamente:
- tensione di rete, corrente differenziale, presa di corrente, potenza effettiva e apparente, fattore di potenza, lavoro elettrico, durata della connessione.

Funzioni di multimetro (caratteristica F01)
Le numerose funzioni di multimetro, inclusa la misurazione della temperatura, completano le possibilità di misurazione per l'operatore in modo rilevante. Si possono realizzare le seguenti misurazioni:
corrente continua e alternata, resistenza, ricerca di fasi, corrente per mezzo di pinza (accessorio), temperatura per mezzo di Pt 100 (accessorio).

Interfaccia RS-232
La trasmissione dei dati e l'alimentazione del modulo (P)SI supplementare hanno luogo per mezzo di questa connessione. Con l'aiuto di un cavo di interfaccia si possono anche collegare a questa interfaccia altri strumenti come per esempio un PC o stampante.

Tasto di aiuto
Con questo tasto si possono recuperare informazioni e schemi di connessione per l'indicatore attuale. Le informazioni si rappresentano nel campo di indicazione LCD.

Interruttore di funzione
Con l'interruttore di funzione si selezionano verifiche o funzioni di misura. L'ordinazione diretta della posizione dell'interruttore per la prescrizione di controllo facilita l'uso.

Cambio di polarità della chiavetta di rete
Non è necessario un cambio di polarità manuale. Questo si realizza internamente durante la verifica se è necessaria.

Dispositivi di sicurezza
Lo strumento revisiona la connessione di rete. Indica una connessione erronea o pericolosa e blocca la misurazione in caso di pericolo.

Display
Il campo di indicazione LCD si compone di una matrice di punti dove si rappresentano i menù, le possibilità di regolazione, i risultati di misurazione, le indicazioni e i messaggi di errore, oltre che le connessioni.

Generalità

Temperatura a riposo:   - 20 … + 60 °C
Temperatura di operazione: - 10 … + 50 °C
Campo di precisione:    0 … + 50 °C
Umidità relativa dell'aria:  massimo 75 % H. r.
                                    (escludere la rugiada )
Altezza:                         massimo 2000 m
Para uso in interno, per l'esterno: solo dentro delle condizioni ambientali date.

Tensione di rete:         207 … 253 V
Frequenza di rete:       50 Hz ± 2 Hz
Presa di potenza:       ca. 15 VA
Per prova di funzionamento prolungata massimo  3600 VA, la potenza si introduce per mezzo del verificatore, potere di comando ≤ 16 A

Tipo:                      RS-232 C di serie
Formato:                9600, N, 8, 1
Connessione:         foro di 9 poli D SUB

Classe di protezione:       I secondo IEC 61010-
                                     1/EN 61010-1/ VDE
                                      0411-1
Tensione nominale:          230 V
Tensione di prova:            2,35 kV 50 Hz
Categoria di misurazione: II
Grado di contaminazione: 2
Sconnessione di sicurez: per corrente differenziale
                                     dell'oggetto da verificare
                                     >25 mA, tempo sconnes
                                     sione <100 ms
                                     Sonda A >10 mA, <1 ms

Verifica della connessione corretta alla rete

Grandezze di influenza e effetti di influenza

Compatibilità elettromagnetica

Valori nominali tecnici

Qui può vedere il documento in formato PDF.


Costruzione meccanica

display multiplo per matrice di 128 x 128 punti,  illuminazione dello sfondo

struttura: IP 40, connessioni: IP 20 secondo DIN VDE 0470 parte 1/EN 60529, estratto del quadro per significato del codice IP

Software

Ha a sua disposizione differenti tipi di software e moduli per montaggio insieme al verificatore VDE:

- PC.doc Word/Excel Z714A  (realizzazione semplice di protocolli in MS Word)
  Requisito: Microsoft Word o Excel.
Il software incorpora li risultati della verifica e i dati introdotti nel modulo del verificatore in formulari di protocolli o liste. Questi si possono completare o stampare con Microsoft Word o Excel.

- PC.doc Access Z714B  (realizzazione semplice di protocolli in base di dati di MS Access)
  Requisito: Microsoft ACCESS.
Il software usa dati di strumenti, macchine, impianti, dati basici e di verifica.
I dati di verifica, se sono disponibili nel verificatore, si introducono automaticamente in liste di dati basici e di verifica ordinati per clienti. La rappresentazione dei dati della verifica si realizza secondo le prescrizioni della verifica. I dati si mostrano in elenchi o in formato di base di dati e possono essere classificati e filtrati in diversi modi. In questa maniera è possibile realizzare un lavoro di verifica completo. I protocolli e gli elenchi si stampano per i numeri di identificazione e scadenze.

- Software professionale PS3 GM (modulo basilare e driver dell'apparato) Z531A
  Software per verifiche, gestione di strumentazione / impianto + realizzazione di protocolli:
Trasmissione e valutazione automatiche dei valori di misura delle verifiche di impianti e strumentazione. Uso di questi impianti e strumentazione con i risultati di verifica corrispondenti in una base di dati. Creazione automatica di protocolli della verifica secondo la raccomandazione delle associazioni professionali.

- Software professionale PS3 AM (modulo basilare e driver dell'apparato) Z531A
  Identico come il PS3 GM, ma ampliato coi seguenti moduli:
   - Gestione delle risorse di squadra
   - Remoto
   - Gestione del mantenimento
   - impressione del codice di sbarre

- Modulo per il montaggio Z531B per PS3
  Il modulo per il montaggio amplia il modulo basico Z531A con alcune funzioni comode che facilitano la gestione, l'elaborazione e l'edizione dei dati e aumentano l'effettività. Il modulo per il montaggio offre i seguenti ampliamenti rispetto al modulo basico:
  - Controllo di scadenze: scheda "scadenze" per controllare le scadenze, continuare a scrivere scadenze e segnalazioni in caso di superamento del limite.
  - Storico: si possono registrare e gesitre nella scheda "Attività" varie verifiche (già realizzate)
   come si desidera.
  - Stampa accumulata: una funzione Batch rende possibile lo stampare durante la notte un gran numero di protocolli automatizzati.
  - Generatore di formulari: con il generatore di formulari si possono modificare o creare di nuovo i modelli di protocollo della spedizione.
  - Generatore di elenchi: mostra tutti gli oggetti dei quali verrà effettuata una verifica ripetuta nel prossimo mese (lista di tutta la strumentazione verificata di un cliente con valori di misura  / elenco di tutta la strumentazione in forma di codice a barre / elenco di tutti gli oggetti che non hanno passato la verifica ripetuta... etc.)

- Verificatore VDE 2775
  (per il controllo dello strumento secondo la norma 0701/ 0702)

- Verificatore VDE 2765
  (oltre al controllo di strumenti medici secondo la norma VDE 0571)

- Verificatore VDE Metratester 5-3P
  (verificatore per misurare strumenti secondo la norma DIN VDE 0701 e 0702)
