Vibrometro corpo umano VM-30 (Human Vibration Meter)
strumento per misurare vibrazioni e oscillazioni nel posto di lavoro
(ISO 5349, ISO 10326-1, ISO 2631, ISO 7096 per
misurare l'oscillazione nella mano, il braccio, il corpo o sulla sedia; con memoria di valori di misura, software e
cavo per il PC) |
|

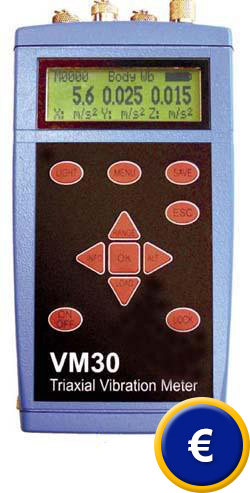

Il vibrometro VM-30
per il corpo umano ha un solido formato ed è
resistente all'acqua. Questo vibrometro per il corpo umano è uno
strumento universale specialmente pensato per misurare lo sviluppo di
una vibrazione e per realizzare misurazioni pratiche nel settore della
sicurezza lavorativa. La lunga autonomia di funzionamento che le
forniscono le sue batterie fanno che questo vibrometro possa essere
utilizzato perfettamente a modo di dosimetro personale. Le offriamo tre
versioni dello stesso strumento:
- Vibrometro VM-30 per
mano e braccio secondo la ISO 5349 nella sua
valigetta di
misurazione (VM-30 HA)
- Vibrometro VM-30 secondo la ISO 10326-1 / 7096 per vibrazioni sulla sedia (VM-30 WB)
- Vibrometro VM-30 corpo
umano secondo la ISO 2631 nella sua valigetta di
misurazione (VM-30 HAWB)
Questo vibrometro per il
corpo umano risulta molto efficace per poter scegliere i campi di
frequenza tra 0,4 e 10 kHz e per indicare i
valori rilevanti: il valore effettivo reale (RMS),
il valore effettivo massimo (MTVV), il valore effettivo di intervallo,
il valore di dosi di vibrazione (VDV), il valore totale di vibrazioni (aW), il valore punta, il valore punta massimo e il
fattore di ampiezza (cresta).
C'è bisogno di determinare l'accelerazione di vibrazione, la velocità di
vibrazione e la via di vibrazione. Con questo strumento otterrà i dati
con i quali potrà introdurre misure per ridurre le vibrazioni. Così sarà
in regola con le prescrizioni sulla sicurezza lavorativa e proteggerà
sulla salute dei suoi lavoratori. |
- Formato solido e resistente all'acqua e
lunga autonomia di funzionamento
- Misurazione di vibrazioni in veicoli,
sedili di automobili, scavatrici ...
ed altri oggetti vibranti
- 3 canali di misurazione indipendenti
- Possibilità di misurare in 1, 2 o 3 assi,
possibilità di scegliere la valutazione degli assi
che non sono stati misurati
- Durata della misurazione tra 1 min e 1 giorno
- Uso chiaro e semplice
- Campi di frequenza a scelta tra
0,4 ... 10 000 Hz
- Memoria per 1000
valori di misura
- Alto ambito dinamico con 4 campi di
amplificazione
Vedere / stampare
le istruzioni
del
vibrometro per il corpo umano
|
Secondo la ISO 8041:2005 |
|
Informazione circa la
misurazione di vibrazioni nel corpo |
|
Vibrazione nella mano e braccio
Il valore limite di esposizione giornaliera è fissato in 5 m/s²
, secondo la normativa rispetto a un tempo di 8 h. Il valore scatenante giornaliero secondo la normativa è fissato
in 2,5 m/s² con un tempo relativo di 8 h. La valutazione
della proporzione dell'esposizione a vibrazioni in mano e braccio si
ottiene calcolando il valore di esposizione giornaliero con un tempo
relativo di 8 h stabilito nella normativa A(8). Si conosce come la radice quadrata
della somma dei quadrati (valore totale) dei valori effettivi
dell'accelerazione con valutazione di frequenza nelle tre direzioni
ortogonali ahwx, ahwy, ahwz (Norma ISO
5349-1:2001).
Vibrazione corporale (vibrazione
di tutto il corpo)
La valutazione della proporzione dell'esposizione
a vibrazioni in tutto il corpo si ottiene calcolando l'esposizione
giornaliera A(8). Si conosce come la
accelerazione costante equivalente per un periodo di tempo di 8 h,
calcolato come il valore superiore dei valori
effettivi o il valore superiore dei valori di dosis di vibrazioni (VDV),
delle accelerazioni con valutazione di frequenza
nelle tre direzioni ortogonali (1,4 awx, 1,4 awy, awz, per
un lavoratore seduto o in piedi / ISO 2631-1.
Le normative ISO corrispondenti le
potrà ottenere nell'editoriale o nell'organizzazione pertinente che
comprenda le norme
DIN
(Deutschen Institut für Normung) |
|
Display |
|
Secondo il tipo di sensore collegato, potrà visualizzare 1, 2 o 3
valori contigui. Sotto
potrà vedere la designazione del canale (X / Y / Z) così come l'unità di
misura e il modo di indicazione. |
|
Specifiche tecniche |
|
Campi di frequenza |
Accelerazione |
0,4 ... 10 000 Hz (0,4 ...
100 Hz / 2 ... 300 Hz / 0,4 ... 1000 Hz / 10 ... 1000 Hz /
0,4 ... 10000 Hz / 1000 ... 10000 Hz) |
|
Velocità |
2 ... 1000 Hz (2 ... 300 Hz
/ 10 ... 1000 Hz) |
|
Via |
6 ... 300 Hz |
|
Entrate di misurazione |
da 1 a
3 entrate compatibili con ICP |
|
Filtro per mano e
braccio |
Wh
secondo la ISO 8041:2005 |
|
Filtro per tutto il
corpo |
Wb,
Wc, Wd, We, Wj, Wk y Wm secondo la ISO 8041:2005 |
|
Campi di ampliamento di frequenza |
cambio manuale
tra 1 / 10 / 100 / 1000 oppure
Autoranging (campo automatico) |
|
Modi di indicazione |
- valore effettivo reale (1 sec)
- valore effettivo massimo (MTVV)
- valore effettivo di intervallo
- valore di dosis di vibrazione approssimata
(eVDV)
- valore totale di vibrazioni (a)
- valore punta, valore punta massima e fattore
di ampiezza (cresta)
|
|
Calibratura |
con calibratore di vibrazioni, generatore di
segnali o introducendo la sensibilità del registratore |
| Memoria |
1000 valori di misura con data, ora e commenti |
|
Interfaccia per il PC |
RS-232, 115 KBd/s, foro di 3 poli, USB |
|
Modi di registro |
manuale per mezzo della tastiera o con funzione
del tempo in intervalli tra 1 secondo e 10 ore
|
|
Preregolazioni |
10
gruppi di parametri di funzione individuale con
possibilità di registro e recupero successivo
|
|
Indicatore |
display grafico LCD con 120 x 32 punti di
immagine e illuminazione del fondo |
|
Uscita di segnale |
3
segnali di sensori AC ± 2 V a fori di connessione da 4 poli 711 (maschio) |
|
Sensori di vibrazione |
-
KS943B 100 per vibrazioni
nella mano e
braccio
- KB103SV 100 per
vibrazioni nel corpo |
|
Batterie |
3
cellule Mignon alcaline o accumulatori NiMH |
|
Auto sconnessione per
proteggere la batteria |
trascorsi 1 / 10 / 30 minuti
dallo spegnimento |
|
Dimensioni |
165
x 92 x 31 mm |
|
Peso |
350
g |
| Condizioni
ambientali |
-20
.. 55 °C, < 95 % di umidità relativa dell'aria senza condensazione; IP 65 (spruzzi di acqua) |
|
Normative |
ISO
5349, ISO 10326-1, ISO 2631, ISO 7096,
ISO 8041:2005 |
|
Software |
|
Misurazione con 1, 2 o 3 canali |
Calcolo delle cariche giornaliere a partire da
differenti intervalli di carica |
|
Contenuto
della spedizione della valigetta per misurare vibrazioni nella mano e
nel braccio |
- Vibrometro VM-30H
- Registratore di
accelerazione triassiale
KS943B-100
- Componente di rete VM30-P
- Cavo di segnale 034
- Adattatore per manico M3
140
- Cavo di interfaccia VM30-I
- Software per il PC
- Batterie
- Istruzioni |
Valigetta per misurare nella mano e braccio. |
|
Contenuto
della spedizione nella valigetta per misurare vibrazioni in tutto il
corpo |
- Vibrometro VM-30H
- Registratore di accelerazione triassiale sulla
sedia KB103SV-100
- Componente di rete VM30-P
- Cavo di segnale 034
- Cavo di interfaccia VM30-I
- Software per il PC
- Batterie
- Istruzioni |
Registratore triassiale incorporato nel sedile |
|
 |
 |
|
