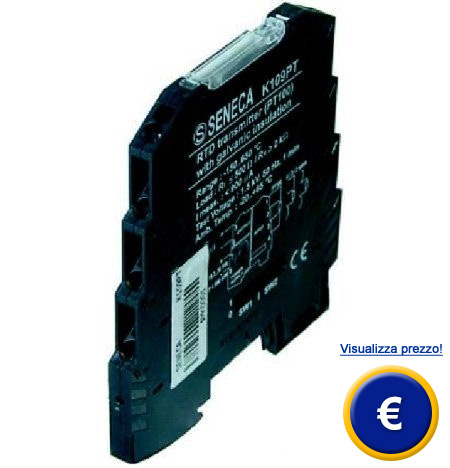

Convertitore di segnale di
temperatura WK109PT0
convertitore di segnale di
dimensioni compatte / precisione 0,1 % / separazione galvanica /
per sensori Pt100 / selezione di differenti segnali di uscita /
connessione per 2, 3 o 4 fili |
|
Il
convertitore di segnale di temperatura WK109PT0 converte un
segnale Pt100 in un segnale normalizzato. Il convertitore di
segnale, integrato in una struttura di plastica, ha una
risoluzione di 14 bit e una precisione di 0,1 %. I sensori Pt100
possono essere di 2, 3 o 4 fili. Il range di misurazione si può
regolare passo a passo in un range da -150 °C a +650 °C con
l'aiuto di interruttori DIP. Una serie di differenti segnali di
uscita consentono un uso molto flessibile di questo convertitore
di segnale di temperatura. Una separazione galvanica garantisce
il funzionamento. Troverà una visione generale di tutti i
convertitori di segnale di temperatura
quí. |
|
Vedere / stampare le istruzioni del
convertitore di temperatura
 |
|
- Per sensori Pt100
- Differenti segnali di uscita
(corrente / tensione)
- Alimentazione universale |
- Separazione galvanica delle
entrate e uscite
- Risoluzione di 14 bit
- Larghezza di solo 6,2 mm |
|
Specifiche tecniche |
|
Entrata |
Pt100 di 2, 3 o 4 fili |
|
Range di misurazione |
-150 °C ... 650 °C |
|
Margine dinamico |
50 ºC |
|
Resistenza massima |
20 Ω |
Uscita
Tensione
Corrente |
0... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V
0/4 ... 20 mA, 20 ... 0/4 mA |
Carica
Tensione
Corrente |
min. 2 kΩ
max. 500 |
|
Risoluzione |
14 Bit,1 mV, 2µA |
|
Precisione |
0,1 % |
|
Coefficiente di temperatura |
<100 ppm / K |
|
Tempo di risposta |
<50 ms (senza filtro)
<200 ms (con filtro) |
|
Isolamento |
separazione galvanica |
|
Tensione di alimentazione |
19,2 ... 30 V DC, max. 25 mA |
|
Funzioni |
Interruttore DPI |
| Display |
LED, errore / allarme |
|
Temperatura operativa |
-20 ... +65 ºC |
|
Temperatura a riposo |
-40 ... +85 ºC |
| Umidità
relativa massima |
30 ... 90 % H.r. |
|
Dimensioni |
6,2 x 93,1 x 102,5 mm |
|
Montaggio |
regola di montaggio di 35 mm |
|
Peso |
45 g |
|
Contenuto della spedizione
1 x convertitore di segnale
temperatura, 1 x istruzioni |
 |
 |
|
