Registratore
analogico PAR99X-MA
registratore
fino a 8 entrate analogiche (4-20 mA) / memoria interna /
connessione per pendrive USB / interfaccia RS-485 / entrate
digitali scalabili / con alimentazione del sensore |
|

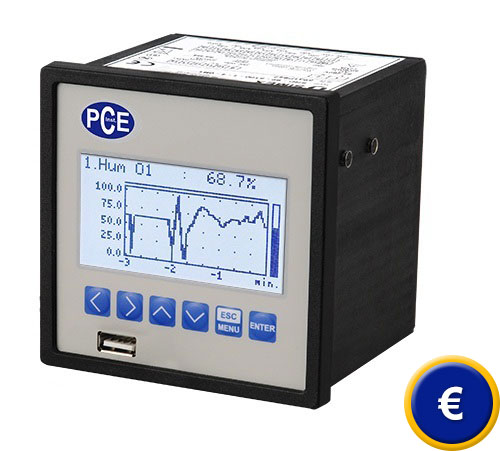

Il registratore
analogico PAR 99X-MA è un misuratore dai molteplici usi
enll'industria e nella ricerca. Può collegare al registratore
analogico differenti sensori nelle entrate 4-20 mA. I canali di
questo registratore analogico
possono essere identificati individualmente con nome e scalati
digitalmente. Pertanto, questo registratore analogico è adatto
per l'uso in piccoli e medi sistemi di misurazione, e inoltre le
consente di registrare simultaneamente fino a otto segnali di
processi. I valori registrati di questo registratore analogico si archiviano nella memoria
interna e possono essere letti attraverso il porto RS-485 nel
PC, o può trasferire i dati a un pendrive USB. Per configurare
il registratore analogico ha a sua disposizione un software che
le consente di effettuare le regolazioni necessarie attraverso
il PC. Ovviamente, può anche effettuare le regolazioni
direttamente nel registratore analogico. Le configurazioni
realizzate le può memorizzare come archivio, che le permette di
trasferirle ad altri strumenti, e ricaricarle in un secondo
momento. Nel display grafico può controllare direttamente il
trascorso grafico dei differenti canali. Se lo desidera, può
anche vedere i dati in colonne. Se ha bisogno di un
registratore digitale che processa tensione, corrente,
termoelementi, resistenza e con funzione di allarme può vederlo
qui. Troverà una visione generale dei
nostri
registratori. |
|
Vedere / stampare
le istruzioni del registratore analogico PAR 99X
 |
|
- Display grafico
LCD di 128 x 64 pixel con
illuminazione del fondo
- Porto USB per il pendrive USB
- Memoria interna 8 MB
- Interfaccia RS-485
- Entrate digitali scalabili |
- Alimentazione del
sensore
- Configurazione attraverso il PC o direttamente
nel registratore analogico
- Versione di 4 e 8 entrate analogiche
- Differenti modi di indicazione
- Rispetta la normativa EN 61010-1 CAT II |
|
Specifiche tecniche del registratore
analogico |
|
Entrate analogiche
PAR-99X-MA4
PAR-99X-MA8 |
4 x 0/4 - 20 mA
8 x 0/4 - 20 mA
|
|
Entrata digitale |
24 V DC |
|
Risoluzione |
12 bit |
|
Precisione (18 ºC - 28 ºC) |
± (0,25 % + 1
digit) |
|
Resistenza di entrata |
100 Ω |
|
Display |
dispaly grafico
con illuminazione del fondo risoluzione: 128 x 64 pixel |
|
Range
di indicazione |
± 9999 |
|
Modalità di indicazione |
valore attuale di
un canale
lista degli ultimi valori di un canale
grafico di un canale
valori attuali di tutti i canali |
|
Alimentazione del sensore |
24 V DC, ± 5%, max.
200 mA |
|
Temperatura e umidità ambientale |
funzionamento: 0
... 50 ºC
inattivo: -10 ... +70 ºC
5 ... 90 % non condensato |
|
Dimensioni |
96 x 96 x 100 mm |
|
Dimensioni per installazione nel pannello |
90,5 x 90,5 mm |
|
Tensione di alimentazione |
85 ... 260 V AC,
50/60 Hz, 12 VA |
|
Tipo
di protezione |
IP 20 |
|
Peso |
ca. 300 g |
|
Montaggio |
cornice per il
montaggio con viti, connessione mediante morsetti |
Contenuto della spedizione
1 x registratore analogico PAR 99X-MA4 o PAR 99X-MA8, istruzioni |
|

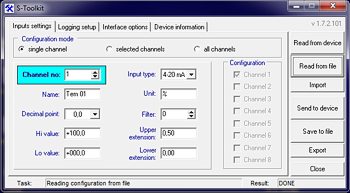

Software del registratore analogico |
|
Attraverso il software di questo registratore analogico può effettuare tutte le regolazioni nel
PC e trasferirli mediante l'interfaccia RS-485. Come alternativa
può anche memorizziare come archivio di configurazione nel
pendrive USBe caricare l'archivio nel registratore analogico. |
|
Qui può vedere i differenti modi di presentazione nel display
dei valori archiviati con il registratore analogico PAR 99X.
Oltre a vedere lo sviluppo grafico dei differenti canali, può
anche vedere i dati in forma di colonna. |
Attraverso il porto USB può archiviare tutti i valori di misura
del registratore analogico nel pendrive USB |
La connessione si effettua attraverso il termonale a vite che si
trova nella parte posteriore del registratore analogico |
 |
 |
|
