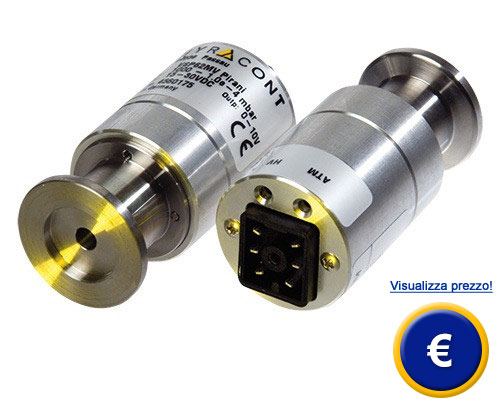

Sensore di vuoto Pirani VSP 62
vacuometro con un nuovo principio di misura / filamento pirani durevole e a spirale / compatto e progettato per applicazioni industriali / uscita logaritmica del segnale

Il sensore di vuoto Pirani VSP 62 si caratterizza per il suo ampio range di misura accompagnato da una buona risoluzione. Ciò è possibile attraverso l'uso di un avanzato metodo di misura a impulso Pirani. Una ottimizzata compensazione della temperatura mantiene stabili i valori di misura del sensore Pirani. Un microcontrollore gestisce il sensore di vuoto Pirani e permette un comodo uso. Il sensore di vuoto Pirani VSP 62 contiene una elettronica ottimizzata con un consumo di corrente di ca. 10 mA, quest'ultima fornisce il valore della pressione attraverso un'uscita logaritmica da 0-10 V e permette cosi una semplice connessione a sistemi di controllo o display. La struttura in metallo resistente, una robusta cella di misura sigillata in acciaio inossidabile ed un rivestimento in acciaio che protegge il sensore di vuoto Pirani consentono il suo uso anche in ambienti industriali difficili. La connessione per il vuoto ed il sensore di vuoto Pirani sono disponibili in diversi modelli, mentre la connessione elettrica è un connettore maschio Hirschmann. Le applicazioni tipiche sono: impianti di rivestimento, forni a vuoto ed essiccazione per congelamento (liofilizzazione). Se ha qualche domanda sul sensore di vuoto si metta in contatto con noi al numero: +39 0583 975114. I nostri tecnici e ingegneri la sapranno consigliare su questi sensori di vuoto e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori o bilance di PCE Instruments.

- Di costruzione molto compatta

- Ottima riproducibilità del 2 %

- Applicazioni UHV compatibile con cella di
  misura in acciaio inossidabile

- Semplice regolazione digitale

- Uscita logaritmica da 0 ... 10 V

- Struttura metallica con immunità EMC

Specifiche tecniche

Principio di misura

conduzione del calore  (impulso Pirani), secondo il tipo di gas

Materiali in contatto con il vuoto

acciaio inossidabile EN 1.4307, nichel, tungsteno, vetro

Range di misura

1000 ... 1 x 10^-4 mbar,

Sovrapressione consentita

4 bar assoluto

Precisione

1000 - 20 mbar: < 30 % del valore di misura
20 ... 2 x 10^-3 mbar: < 10 % del valore di misura
< 2 x 10^-3 mbar: fattore di del valore di misura

Riproducibilità

2 %

Tempo di risposta

max. 200 ms

Alimentazione

15 ... 30 V DC

Connessione elettrica

Hirschmann, 6 pin, maschio, con vite

Consumo di corrente

max. 10 mA

Temperatura ambientale

5 ... 50 °C

Temperatura in inattività

-20 ... +70 °C

Temperatura max. di riscaldamento

80 °C sulla flangia

Segnale di uscita

0 ... 10 V, range di misura 1,5 ... 8,5 VDC, logaritmica, 1 V / decade, resistenza di carica > 10 Ω

Connessione del vuoto
VSP 62 MV
VSP 62 MVSW
VSP 62 MVCF

flangia piccola DN 16 ISO-KF
DN16KF con connessione a vite di 9,5 mm
flangia Conflat in acciaio inossidabile DN16 CF

Tipo di protezione

IP 40

Peso

ca. 120 g

Dimensioni
VSP 62 MV
VSP 62 MVSW
VSP 62 MVCF

Ø 32 x 65 mm
Ø 30 x 78,5 mm
Ø 34 x 76,5 mm

Contenuto di spedizione
1 x sensore di vuoto VSP 62 (MV, MVSW o MVCF), istruzioni

Accessori opzionali
  - XB0600002: connettori, 6 pin

- W0900002: cavo di misura schermato da 2 m

- W0900006: cavo di misura da 6 m
