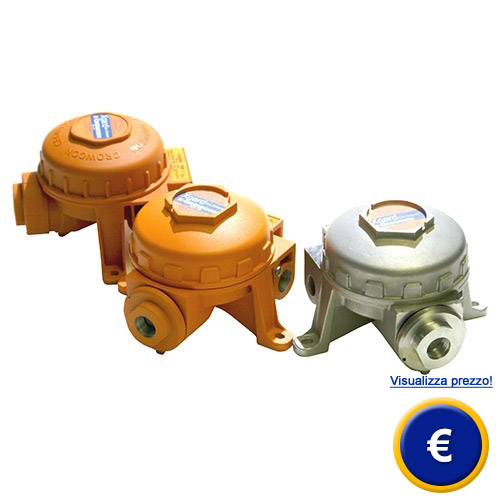

Sensori per gas della serie Xgard, TXgard, Flamgard, TCgard
sensori per gas per la rilevazione di gas / come soluzione "Stand-Alone" / display e uscita / sensori per gas in combinazione con sistemi di rilevazione gas / autorizzazione ATEX |
Qui può trovare sensori per gas con autorizzazione ATEX per gas infiammabili (EX), ossigeno e gas tossici. I sensori per gas si differenziano a seconda del gas da misurare, le funzionalità (ad esempio con uscita analogica, uscita relè...) o secondo il tipo di display. Esistono sensori con display incorporato o senza display. Nel nostro assortimento ci sono sensori per quasi ogni tipo di gas: metano, propano, butano, pentano, LPG, etanolo, etilene, idrogeno, acetilene, benzina (senza piombo), fosfina, ossigeno, ozono, monossido di carbonio, diossido di carbonio, solfuro di idrogeno, diossido di zolfo, ammoniaca, ... (altri gas su richiesta). I sensori senza display (serie Xgard) si usano in combinazione con un display esterno o con un impianto di rilevamento, ad esempio con il pannello di controllo Gasmaster. Mentre i sensori per gas che lavorano senza relè di allarme, possono aggiungerlo utilizzandoli ad esempio in combinazione con il sistema di allarme Gasflag. Per ulteriori informazioni sui sensori per gas della serie Xgard, TXgard, Flamgard, TCgard si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi sensori per gas e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments. |
|
|
|
Scheda tecnica dei sensori per gas tossici e ossigeno: |
Xgard-tipo 1 |
Scheda tecnica e manuale d'istruzioni per il Xgard-tipo 1 |
|
L'Xgard Tipo-1 rileva differenti tipi di gas tossici e ossigeno.
Si prega di utilizzare il nostro questionario relativo agli impianti di rilevamento di gas. Grazie ai dati forniti dal questionario, i nostri addetti possono consigliarle il sensore per gas adeguato alle sue necessità. |
|
Si può usare in zone a rischio di esplosione |
0, 1, 2 |
Tipi di gas che si possono rilevare con range corrispondenti. |
0 ... 25 vol% O2 (ossigeno)
0... 2000 ppm H2 (idrogeno)
0... 250 ppm CO (monossido di carbonio)
0 … 50 ppmNH3 (ammoniaca)
0 … 5 ppm CI (cloro)
0... 1 ppm O3 (ozono)
0... 10 ppm SO2 (diossido di zolfo)
0 …1 ppm PH3 (fosfano) |
Precisione |
± 3% |
Display |
n.v. |
Uscita segnale |
2 conduttori, 4 ... 20 mA |
Relè di
allarme/ relè commutazione |
n.v. |
Normativa |
ATEX attuale |
Alimentazione |
8 ... 30V DC / 24 mA |
Temperatura operativa |
-20 ... +50 °C |
Peso |
Ca. 1 kg |
TXgard-IS+ |
|
Scheda tecnica e manuale d'istruzioni del TXgard-IS+ |
|
Il TXgard-IS+ è un sensore per gas con sicurezza intrinseca e display. Può misurare gas tossici e ossigeno. Il dispositivo è composto da resistente carbon/nylon. Come opzione c'è una vasta gamma di sensori elettrochimici per gas e ossigeno.
Si prega di utilizzare il nostro questionario relativo agli impianti di rilevamento di gas. Grazie ai dati forniti dal questionario, i nostri addetti possono consigliarle il sensore per gas adeguato alle sue necessità. |
|
Si può usare in zone a rischio di esplosione |
0, 1, 2 |
Tipi di gas che si possono rilevare con range corrispondenti. Altri gas su richiesta. |
0 …25 vol% O2 (ossigeno)
0 … 500 ppm CO (monossido di carbonio)
0... 50 ppm H2S (solfuro di idrogeno)
0 … 1 ppm O3 (ozono)
0 … 2 ppm PH3 (fosfano) |
Precisione |
± 3% |
Display |
Si |
Uscita segnale |
2 conduttori, 4 ... 20 mA |
Relé allarme/Relé commutazione |
N.v. |
Normativa |
ATEX attuale |
TXgard-Plus |
|
Scheda tecnica e manuale d'istruzioni del TXgard-Plus |
|
Il TXgard-Plus è un sensore per gas a prova di fuoco con relè opzionale e display incorporato. Il sensore rileva gas tossici e ossigeno. Il TX-gard-Plus è come il Flamgard Plus in alluminio e resistente all'acqua del mare, in quanto la sua struttura è di acciaio inox. Ciò consente l'applicazione su piattaforme petrolifere e quindi si può esporre alle condizioni più difficili.
Si prega di utilizzare il nostro questionario relativo agli impianti di rilevamento di gas. Grazie ai dati forniti dal questionario, i nostri addetti possono consigliarle il sensore per gas adeguato alle sue necessità. |
|
Si può usare in zone a rischio di esplosione |
1, 2 |
Tipi di gas che si possono rilevare con range corrispondenti. Altri gas su richiesta. |
0 ... 25 vol% O2 (ossigeno)
0... 50 ppm H2S (solfuro di idrogeno)
0 … 500 ppm CO (monossido di carbonio) |
Precisione |
± 3% |
Display |
Si |
Uscita segnale |
3 conduttori, 4 ... 20 mA |
Relé allarme/Relé commutazione |
Si |
Normativa |
ATEX attuale |
Scheda tecnica dei sensori per gas infiammabili: |
Xgard-Typ 5 |
|
Scheda tecnica e manuale d'istruzioni del Xgard-Typ 5 |
|
L'Xgard Typ-5 rileva diversi gas infiammabili. La calibrazione deve essere effettuata sul gas corrispondente.
Si prega di utilizzare il nostro questionario relativo agli impianti di rilevamento di gas. Grazie ai dati forniti dal questionario, i nostri addetti possono consigliarle il sensore per gas adeguato alle sue necessità. |
|
Si può usare in zone a rischio di esplosione |
1, 2 |
Tipi di gas che si possono rilevare con range corrispondenti. Altri gas su richiesta. |
0 ...100% UEG gas infiammabili (metano, propano, butano, pentano, LPG, etanolo, etilene, idrogeno...) |
Precisione |
± 3% |
Display |
N.v. |
Uscita segnale |
3 conduttori, 4 ... 20 mA |
Relè di allarme / relè commutazione |
N.v. |
Normativa |
ATEX attuale |
Alimentazione |
8 ... 30V DC / 24 mA |
Temperatura operativa |
-40 ... +55 °C |
Peso |
ca. 1 kg |
IRmax |
|
Scheda tecnica e manuale d'istruzioni dell'IRmax |
|
L'IRmax è un sensore ad infrarossi, robusto per la rilevazione di gas infiammabili come propano, metano, butano e tanti altri a base di idrocarburi. Grazie alla minima manutenzione ed al ridotto consumo di corrente, i costi nel caso di IRmax sono molto scarsi. Come opzione, insieme all'IR-Max si può richiede un display fisso o collegato via cavo.
Si prega di utilizzare il nostro questionario relativo agli impianti di rilevamento di gas. Grazie ai dati forniti dal questionario, i nostri addetti possono consigliarle il sensore per gas adeguato alle sue necessità. |
|
Dimensioni |
IRmax: 158 x 75 x 57 mm
IRmax con display: 230 x 75 x 57 mm (disponibile come opzione) |
Peso |
IRmax: 1,58 kg
IRmax con display: 2 Kg (opzionale) |
Grado di protezione |
IP 66 |
Zone |
1, 2, 21, 22 |
Temperatura operativa |
-40 ... +75 °C |
Uscita |
4 ... 20 mA dispositivo elettrico o alimentatore
Modalità RS-485 |
Normative |
IRmax senza display |
EMV |
EN50270:2006
FCC CFR47 parte 15B
ICES-003 |
Precisione |
± 2% (Valore di misura) |
Linearità |
± 3% (tutto il range) |
Xgard safe |
|
Scheda tecnica e manuale d'istruzioni del Xsafe |
|
L'Xsafe è un sensore per gas per gas infiammabili in zone sicure. Pertanto non è consentito nelle zone di pericolo 1 o 2. Il rilevatore con pellistor consente di risparmiare molto sui costi di manutenzione ed è dotato di cavo a 3 fili 4 ... 20 mA o con uscita a ponte mV.
Si prega di utilizzare il nostro questionario relativo agli impianti di rilevamento di gas. Grazie ai dati forniti dal questionario, i nostri addetti possono consigliarle il sensore per gas adeguato alle sue necessità. |
|
Tipi di gas che si possono rilevare con range corrispondenti. Altri gas su richiesta. |
0 ... 100% UEG CH (metano)
0 ... 100% UEG C3H8 (propano) |
Dimensioni |
156 x 166 x 111 |
Peso |
1 kg |
Grado di protezione |
IP 65 |
Tipo di sensore |
Pellistor |
Temperatura operativa |
-40 ... +80 °C (mV), -40 ... +55 °C (mA) |
Uscita |
Cavo a 3 fili 4-20 mA (versione mA), cavo a 3 fili mV ponte 12-15 mV (versione mV ) |
Normative |
Non si trova certificato per uso in zone pericolose |
EMV |
EN 50270
FCC parte 15
ICES-003 |
Flamgard-Plus |
|
Scheda tecnica e manuale d'istruzioni del Flamgard-Plus |
|
Il Flamgard-Plus è un sensore per gas a prova di fiamme con display incorporato e relè opzionale per gas facilmente infiammabili. Il Flamgard ha una struttura robusta ed una rifinitura in alluminio resistente all'acqua di mare. Il sensore ha una struttura di acciaio inox ed è adatto per l'uso su piattaforme petrolifere, sotto le condizioni ambientali più difficili. Il dispositivo si può calibrare senza la necessità di aprirlo.
Si prega di utilizzare il nostro questionario relativo agli impianti di rilevamento di gas. Grazie ai dati forniti dal questionario, i nostri addetti possono consigliarle il sensore per gas adeguato alle sue necessità. |
|
Si può usare in zone a rischio di esplosione |
1, 2 |
Tipi di gas che si possono rilevare con range corrispondenti. Altri gas su richiesta. |
0 ...100% UEG gas infiammabili (idrogeno, metano, propano, butano, pentano, etanolo, etilene, ...) |
Precisione |
± 3% |
Display |
Si |
Uscita segnale |
3 conduttori, 4 ... 20 mA |
Relè di allarme / relè di commutazione |
Si |
Normativa |
ATEX attuale |
Alimentazione |
10 ... 30 V DC / 210 mA |
Temperatura operativa |
-10 ... +55 °C |
Peso |
2 kg |
Scheda tecnica dei sensori per gas infiammabili e CO2: |
Xgard IR |
|
Scheda tecnica e manuale d'istruzioni del Xgard IR |
|
L'Xgard IR è un sensore per gas disponible in due versioni differenti. L'Xgard è un rilevatore di gas certificato e a prova di fuoco adatto all'uso in zone pericolose ATEX zona 1, zona 2, zona 21 o zona 22. L'Xgard IR è composto da componenti universali per l'integrazione di sensori per gas per HC o CO2 IR.
Si prega di utilizzare il nostro questionario relativo agli impianti di rilevamento di gas. Grazie ai dati forniti dal questionario, i nostri addetti possono consigliarle il sensore per gas adeguato alle sue necessità. |
|
Si può usare in zone a rischio di esplosione |
1, 2, 21, 22 |
Tipi di gas che si possono rilevare con range corrispondenti. Altri gas su richiesta. |
0 ... 2% CO2 (diossido di carbonio)
0... 5% CO2 (diossido di carbonio)
(secondo il sensore)
0 ...100% UEG gas infiammabili (metano, propano, butano, pentano, LPG, etanolo, etilene, idrogeno, ...) |
Precisione |
± 2% (tutto il range) |
Display |
N.v. |
Uscita segnale |
4 ... 20 mA (3-fili) |
Relè di allarme / relè di commutazione |
N.v. |
Normativa |
ATEX attuale / UL |
Protezione |
IP65 / IP66 con cappuccio resistente alle intemperie |
Alimentazione |
10 ... 30 V DC / 50 mA |
Temperatura operativa |
-20 ... +50 °C |
Dimensioni |
156 x 166 x 111 |
Peso |
1 kg (struttura in alluminio) |
Il tempo di risposta del sensore per gas IR è tra T90 < 30 s e la deriva dello zero è di ca. ±2% al mese. Per ottenere risultati sempre precisi e per una migliore protezione dei sensori per gas, esistono alcuni protettori opzionali. A seconda dell'ubicazione dell'impianto è opportuna una ulteriore protezione contro il sole. Se i sensori si applicano all'aria aperta (sul campo) si raccomanda il deviatore extra incapsulato contro gli spruzzi d'acqua. In presenza di umidità elevata, per applicazioni marine o per installazioni su nave, raccomandiamo la combinazione del sensore per gas con cappuccio protettivo resistente alle intemperie. In caso di rilevamento di gas leggeri (p.e. metano) si usa il cono collettore che funziona come cappuccio e facilita la conduzione del gas al sensore per gas. |
Controllo pannello per sensori per gas |
|
Gasmaster |
|
Il Gasmaster è una centrale di misura dei gas con un ampio display. È disponibile nei modelli da 1...4 canali, con e senza interfaccia. Il gasmaster dispone anche di due relè di allarme per canale con il cui aiuto si possono azionare luci o ventilatori. Il Gasmaster dispone a questo scopo di un allarme collettivo. I sistemi gasmaster e i sensori per gas si forniscono sempre configurati, calibrati e testati. |
|
Gasflag |
|
Per i modelli senza relè di allarme, offriamo il nostro Gasflag. Si tratta di una piccola scatola di distribuzione per il montaggio su parete senza display segnali di ingresso a per 4 ... 20 mA. Come uscita ci sono due relè di allarme (max. 1A a 30V DC) disponibili. Lo stato si indica attraverso il LED, la tensiome è di 13 ... 28V DC. |
|
Contenuto della spedizione
Sensori: Tutti i sensori si consegnano calibrati, compreso il certificato di fabrica e le istruzioni d'uso.
Gasflag: Controllo pannello con istruzioni d'uso
Gasmaster: Controllo pannello con istruzioni d'uso |
Accessori opzionali |
|
Xgard |
|
- Supporto del sensore per canali di ventilazione, flusso d'aria massimo: 6 m/sec (Xgard) |
IRmax |
|
- Set di flange di montaggio su pareti o in un tubo di 2" (IRmax) |
|
|
Qui potrà avere una visione generale di tutti i misuratori che le offre PCE Instruments. |
