Trasduttori

Trasduttori
I trasduttori sono quelle parti di una catena di misura che trasformano una grandezza fisica in un segnale elettrico. I trasduttori sono molto importanti soprattutto affinché i misuratori possano rilevare le grandezze fisiche. Di solito queste grandezze, come per esempio la temperatura, la pressione, l'umidità dell'aria, la pressione sonora o la luce, si convertono in un segnale normalizzato (p.e. 4 ... 20 mA). I vantaggi della trasformazione sono da un lato la flessibilità, dato che molti misuratori supportano la trasformazione in segnali normalizzati, dall'altro, le grandezze misurate possono essere lette a grandi distanze senza praticamente perdita di segnale. Quando si usano i trasduttori, l'unità di valutazione deve ricevere solo il range di misura, perché a partire da lì, si calcolano dai segnali elettrici le grandezze elettriche. Alcuni trasduttori offrono inoltre una separazione galvanica tra il segnale di ingresso e quello di uscita. Nella nostra gamma di prodotti troverà trasduttori per differenti grandezze. Per ulteriori informazioni sui trasduttori si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi trasduttori e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Potrà trovare le specifiche tecniche dei trasduttori in uno dei seguenti link:

Redox

Per entrare in un'altra categoria, clicchi semplicemente nelle immagini sottostanti.

I trasduttori sono oggi indispensabili nei sistemi di automatizzazione e controllo. Quando si usano o si registrano grandezze fisiche per il controllo di un processo, è necessario usare un trasduttore. La ragione poggia sul fatto che oggigiorno è necessario registrare un gran numero di grandezze fisiche. Oltre alle grandezze più comuni come la temperatura o la pressione, è necessario spesso registrare altri parametri come la pressione, la concentrazione di gas o il flusso. Affinché l'elettronica possa ricevere un segnale leggibile, è indispensabile che il trasduttore converta la grandezza fisica in un segnale elettrico. Per avere flessibilità, l'industria ha determinato segnali normalizzati che possono essere letti da molti misuratori.

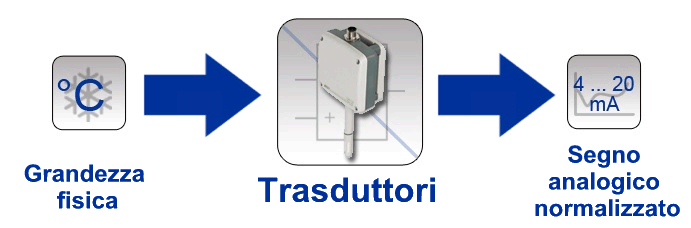

Qui si può vedere la funzione di un trasduttore:

Schema dell'utilizzo dei trasduttori

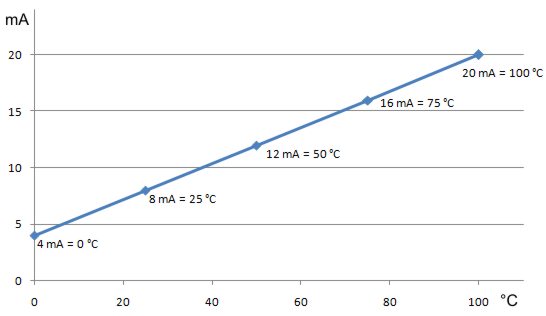

L'uso di un segnale normalizzato analogico consente, nella stesso ingresso analogico di un indicatore digitale, di collegare trasduttori di qualsiasi grandezza. L'indicatore digitale deve essere solo scalato. Questo vuol dire che gli si deve indicare che il valore che estrae il trasduttore come grandezza elettrica corrisponde al valore della grandezza fisica. La seguente immagine mostra l'assegnazione di un segnale di uscita 4-20 mA a un range di temperatura da 0 - 100 ºC:

Alcuni trasduttori supportano una scala flessibile. Questo consente all'operatore di regolare il range di misura desiderato secondo le sue necessità. Il segnale normalizzato 4-20 mA possiede altri vantaggi, oltre al suo uso flessibile. Da una parte, i cavi che collegano uno strumento all'altro possono essere molto lunghi. Inoltre è possibile aggiungere differenti unità di analisi allo stesso circuito, cosa che consente di usare il segnale di corrente che procede dal trasduttore in differenti luoghi. Dato che con il valore di misura più basso la corrente continua a fluire, può usare i restanti 4 mA per alimentare i sensori. D'altro lato, le correnti sotto i 4 mA indicano che qualcosa succede con le unità di analisi. Per poter leggere direttamente il valore di misura in loco, alcuni trasduttori sono dotati di un display. Altri modelli dispongono di relè che producono un contatto quando si superano i valori limite.
