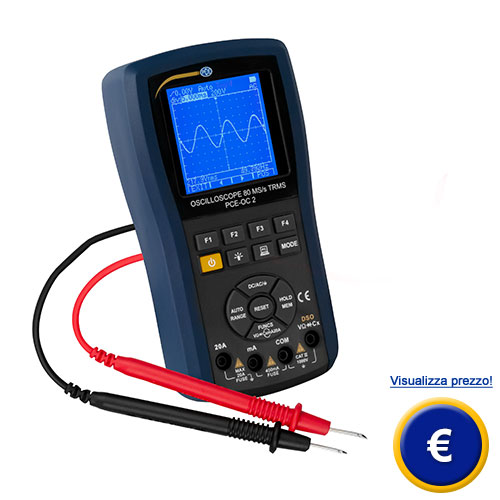

Oscilloscopio PCE-OC 2
Oscilloscopio e multimetro portatile con ampiezza di banda da 20 MHz / Multimetro incorporato / Memoria interna fino a 50 processi di oscillazione e valori di misura / Display LCD con 2 livelli di luminosità / Contatore di frequenza / Interfaccia USB

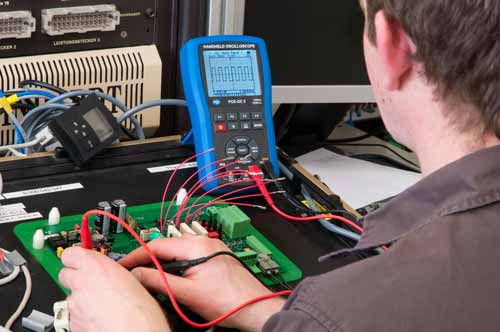

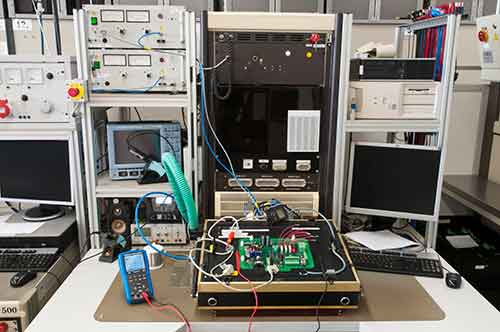

L'oscilloscopio PCE-OC 2 è un dispositivo multifunzione universale che unisce le funzioni di un oscilloscopio con un multimetro TRMS. La ampiezza di banda dell'oscilloscopio può raggiungere fino a 20 MHz. L'oscilloscopio è stato progettato per un uso pratico e mobile. Grazie alle molte funzioni è indicato anche per il rilevamento dei guasti.

La luminosità del display LCD dell'oscilloscopio e multimetro PCE-OC 2, con una risoluzione di 128 x 128 pixel, può essere impostata su 2 livelli e quindi può essere adattata alle esigenze dell'utente o del luogo di lavoro. Inoltre, l'oscilloscopio dispone di una memoria interna in cui è possibile salvare fino a 50 processi e valori di misura.

Il multimetro incorporato è dotato delle seguenti funzioni standard: misura di tensione, corrente e resistenza oltre al test di continuità ed alla prova dei diodi. Possiede anche funzioni aggiuntive come la misura della frequenza e della capacità. L'interfaccia USB permette il trasferimento dei dati a un PC.

Per ulteriori informazioni sull'oscilloscopio PCE-OC 2 si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi oscilloscopi e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

 - Ampiezza di banda analogica: 20 MHz
 - Multimetro AutoRange
 - Settaggio automatico
 - Display LCD con 2 livelli di luminosità

 - Interfaccia USB per trasferimento dati
 - Contatore di frequenza
 - Alimentazione da rete elettrica o a batterie
 - Memoria interna fino a 50 valori

Specifiche tecniche

Multimetro

Test diodi

Circuito aperto 1,5V,
Corrente max. 1,5 mA

Prova di continuità

Segnale acustico >30 Ω

Range di misura automatico

In ciascuna funzione

Superamento del range

Il display indica O.L.

Frequenza di campionamento

2,5 volte al secondo

Riferimento dB (-80 ... +80 dB)

2, 3, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 Ω

Fusibile

0,5A/250V; 20A/500V

Oscilloscopio

Ampiezza di banda

DC 20 MHz (50 mV / div ... 2 V / div)
DC 10 MHz (5 V / div ...10 V / div)
>10 V / div solo come riferimento

Frequenza di campionamento
(in tempo reale)

80 MS/s

Risoluzione verticale

8 Bits

Non linearità

± 1 Bit

Canali

1

Accoppiamento di ingresso

DC/AC/GND

Indicazione

Verticale 14,8 orizzontale 12,8

Frequenza di sensibilità verticale

50 mV/div ... 200 V/div

Precisione verticale

± (5 % + 0,1 div.)

Frequenza di sensibilità orizzontale

31,25 ns/div ... 20 s/div

Precisione orizzontale

± (0,01 % + 0,1 div.)

Fronte di innesco (trigger)

Ascende longitudinalmente / Discende longitudinalmente

Livello di innesco (trigger)

± 12 div (ad ogni passo 0,1div)

Posizione innesco (trigger)

± 6 div (ad ogni passo 0,1div)

Impostazioni automatiche

Ampiezza verticale e regolazioni automatiche

Modalità di misura

Automatica / Normale / Singola

Funzioni di misura automatiche

Vpp, Vavg, RMS, dBm

Funzione del cursore

dV, dt, 1/dt (frequenza)

Precisione automatica nella misura

± (5 % + 0,1 div.)

Riferimento zero automatico

In misura DC/dB

Durata della registrazione

12,8 div

Specifiche tecniche generali

Display

LCD, 128 x 128 pixel

Retroilluminazione

LED bianco, 2 livelli di luminosità

Alimentazione a batteria

Batteria al litio da 3,7V, 18650

Alimentazione a corrente

Ingresso: 100 ... 240V 50/60 Hz
Uscita: 5V DC, 1,5A

Memoria

50 valori (con ciascun valore si registra un DMM e un DSO)

Durata operativa della batteria

Circa 6 ... 8 ore

Condizioni operative

0 ... +50 °C / <75 % U.R.

Dimensioni

86 x 186 x 32 mm

Resistenza di ingresso

10 MΩ

Spegnimento automatico

Disattivabile, regolabile tra 5 ... 60 minuti

Tempo di ricarica

Circa 3 ore

Condizioni di stoccaggio

-10 ... +60 °C

Peso

325 g

Standard

IEC1010 CAT III 1000V

Contenuto della spedizione
1 x Oscilloscopio PCE-OC 2,
1 x Set di puntali,
1 x Alimentatore/caricatore AC,
1 x Cavo USB,
1 x Borsa da trasporto,
Istruzioni per l'uso
