Convertitore di segnale: frequenza / segnale analogico IFMA
strumento che trasforma una frequenza (segnale di entrata) in un segnale analogico normalizzato
(segnale di uscita a scelta: 0 ... 5 V, 0 ... 10 V, 0 ... 20 mA o 4 ... 20 mA)

Il convertitore di segnale per frequenza / segnale analogico IFMA elabora una frequenza di entrata da 0 ... 1 Hz a 0 ... 25 kHz e la trasforma in un segnale analogico. Il convertitore di segnale si può pro- grammare e controllare con facilità per mezzo di un interruttore DIP da 7 poli, un interruttore rotondo BCD, un tastatore e due LED's. Si fa scorrere semplicemente su un carrello a C o a cappello. Esisto- no due versioni del convertitore di segnale per frequenze:
 - Convertitore di segnale IFMA - 1 (  9 ...  32 VDC)
 - Convertitore di segnale IFMA - 2 (85 ... 250 VAC)
Può disporre anche di un altro modello di convertitore di segnale, col quale può misurare la corrente e la tensione, e che può vedere qui.
Per maggiore informazione sul qualunque convertitore di segnale può consultare le seguente link.
Nel seguente link accederà a una visione generale dove potrà trovare qualunque strumento di misura.

  • trasforma un campo di frequenza di entrata in un segnale analogico

  • campo di frequenza regolabile da 0 ... 1 Hz a 0 ... 25 kHz

  • LED di entrata e uscita, INFO

  • quattro campi di uscita: 0 ... 5 V, 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA

  • tutti i sensori si adattano con l'interruttore se DIP

  • alimentazione AC o DC

  • alimentazione / entrata / uscita con triple
    separazione galvanica

  • montaggio su carrello a C o a cappello

Il convertitore di segnale IFMA nel carrello.

Vedere / stampare le istruzioni
del convertitore di segnale IFMA
Vedere / stampare le istruzioni del convertitore di segnale IFMA.

Precisazioni tecniche
Entrate

Tutti i soliti sensori (PNP, NPN, iman permanente, relè, CMOS o TTL) si possono adattare per mezzo dei tre interruttori DIP.
PNP: resistenza 1 kOhm pull down, massimo 12 mA per 12 V
NPN: resistenza 3,9 kOhm pull up, max. 3 mA.
isteresi di disp. bassa: V = 0,25 V; V = 0,75 V
isteresi di disp. alta: V = 2,5 V; V = 3,0 V
entrata V massima: +/- 90 V; max. 2,75 mA (interruttore DIP 1 e 3 in OFF)

Uscite

Tensione: 0 ... 10 VDC o 0 ... 5 VDC / 10 mA, Corrente: 0 ... 20 mA o 4 ... 20 mA
Carica: 500 Ohm per 10 VDC

Principio di misurazione Misurazione continua per periodi
Campo di frequenza

0 ... 1 Hz a 0 ... 25 kHz regolabile ponendo segnale o introducendo con interruttore BCD

Tempo di risposta sintonia di 5 ms + 1 periodo a 10 s + 1 per.
Risoluzione Tensione: 3,5 mV min
Corrente: 5 µA min
Precisione

0,1 % del campo operativo
(0,2 % per il campo 0 ... 5 VDC)

Display

- LED rosso illuminato con uscita attiva
- LED verde illuminato quando si ricevono
  segnali

Alimentazione   9 ...  32 VDC (convertitore di segnale IFMA 1)
85 ... 250 VAC (convertitore di segnale IFMA 2)
Alimentazione del sensore solo versione AC: + 12 VDC 25 %, max. 60 mA
Temperatura ambiente operativo 0 ...+ 50 °C / magaz.: - 40 ...+ 80 °C
Tolleranza elettromagnetica

- emissione perturbatrice: EN50081-2
- resistenza perturbatrice: EN50082-2

Connessione con pinze filettate
Struttura struttura di plastica solida
Isolamento

2,2 kV tra alimentazione e entrata e tra alimentazione e uscita. 500 V tra entrata e uscita per un minuto

Montaggio su carrello a C o a cappello
Dimensioni 28 x 107 x 79 mm
Autorizzazione

autorizzazione UL (Underwriters Laboratories) per EEUU e Canada

Peso 170 g

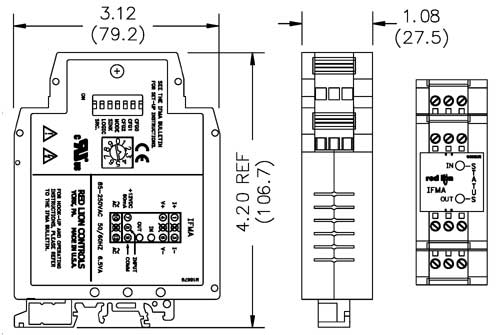

Schema

Schema del convertitore di segnale frequenza / segnale analogico IFMA

Contenuto della spedizione
1 convertitore di segnale IFMA (modello 1 o modello 2), istruzioni per l'uso
