Verificatore di
tenuta nella rete fognaria DC 2000 W
Misuratore per la verifica della tenuta nelle reti fognarie /
stampa grafica del protocollo secondo EN 1610 / memoria / blocco
a valvole per una corretta connessione / interfaccia a
infrarossi, stampante termica e bobina opzionale |
Il verificatore
di tenuta per le reti fognarie DC 2000W è un misuratore
multifunzionale di altissima precisione per misurare la
pressione differenziale, la velocità del flusso d'aria e il
registro della temperatura. L'amplio range dinamico del
verificatore di tenuta per rete fognaria le consente, oltre alle
misurazioni altamente sensibili delle pressioni differenziali
molto basse nell'unità Pascal, di verificare la tenuta nelle
reti fognarie secondo la normativa EN 1610. Il range di
misurazione massimo di 2 bar e la pressione di rottura di 3 bar
garantiscono una sicurezza sufficiente in range di pressione
elevate. In tutte le misurazioni l'operatore è guidato mediante
indicazioni nel display. Può registrare nella memoria tutti i
valori di misura. Pertanto può usare il verificatore di tenuta
nelle fognature DC 2000W anche per misurazioni climatiche. Oltre
al sensore da pressione, si include un sensore di temperatura, e
in modo opzionale può richiedere un sensore di umidità. Può
anche ampliare l'uso mediante un sensore di temperatura esterno.
Tutti i valori di misura possono essere registrati anche per
anni, secondo la quota di misurazione selezionata, e trasferirli
al PC mediante il porto IrDA. Il protocollo della misurazione lo
può stampare direttamente con una stampante termica con il
logotipo della sua ditta. Può attivare nel menù la trasmissione
continua dei dati IrDA al PC, cosa che le consente di inviare
ogni secondo quattro valori di misura (pressione, temperatura
esterna ed interna, umidità relativa) durante il processo di
misurazione, con i numeri di canale corrispondenti. La corrente
di entrata del verificatore di tenuta è molto bassa grazie a una
nuova tecnologia di processore, che adatta la corrente di
entrata in forma dinamica secondo il tipo di misurazione. Anche
nella modalità di operazione con una corrente di entrata massima
(6 mA) può lavorare con due batterie standard di forma continua
durante 300 h. Nella modalità di registro aumenta la durata a
vari anni senza dover cambiare la batteria (regolando una quota
di misurazione di 4, che equivale a 4680 misurazioni x 4 h). Può
usare il verificatore di tenuta per mezzi gassosi (aria e gas
inerte), così come per liquidi come acqua o gasolio da
riscaldamento. Tenga presente che residui di liquido nelle
connessioni possono alterare la precisione nella misurazione nel
caso voglia effettuare misurazioni in mezzi gassosi. Pertanto,
non dovrebbe più usare il verificatore di tenuta nella rete
fognaria per misurare fluidi gassosi, dopo aver effettuato una
misurazione con liquidi. La unità centrale del processore rende
possibile un processo semplice dei valori di misura, affinché
per esempio si indichi nel display la velocità del flusso d'aria
rilevata con un tubo di pitot nell'unità m/s. Troverà una
visione generale di tutti i flussimetri
qui. |
|
- Svolgimento della misurazione
guidato
attraverso il menù
- Valigetta compatta per avere tutto a portata di
mano
- Stampa grafica del protocollo secondo EN 1610
in situ
- Complemento ideale per la camera di servizio
- Integra memoria
- Tempo operativo ampio (oltre 300 h)

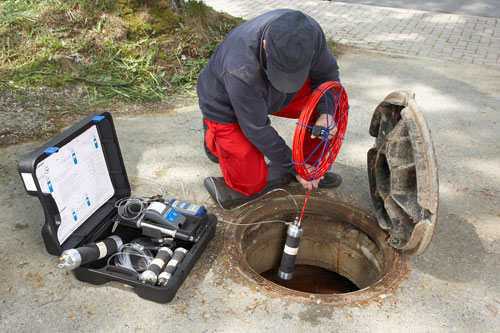

- Bobina per arrotolare un tubo di fibra ottica
flessibile con indicatore di distanza per la
connessione precisa con la bolla impermeabile
(opzionale) |
- Blocco a valvola intelligente per una
connessione perfetta di tutti i componenti
- Stampa immediata e in loco dei
valori di misura
- Adattatore Bluetooth e stampante termica
opzionali
- Realizzazione secondo normativa della
verifica di tenuta nella rete fognaria secondo
EN 1610 con aria
Vedere / stampare le istruzioni del
verificatore di tenuta
|
Specifiche tecniche |
Misuratore di pressione differenziale (ponte piezo con
compensazione di temperatura) |
Range di misurazione |
±2
bar |
Risoluzione
-125 ... +125 hPa |
1 Pa
/ 10 Pa |
Precisione |
<3 % del valore di misura, in range
>±200 Pa meglio che ±6 Pa |
Misurazione di temperatura interna (NTC) |
Range di misurazione |
-20
... 60 ºC |
risoluzione |
0,1 °ºC |
precisione |
<±2
ºC |
Misurazione esterna della temperatura (opzionale) |
Range di misurazione |
-19,9
... 99,9 ºC |
risoluzione |
0,1
ºC |
precisione |
<±2
ºC |
T98 |
<120
secondi a 1,5 m/s |
Misuratore di pressione differenziale (ponte piezo con
compensazione di temperatura) |
Range di misurazione |
±2
bar |
risoluzione
-125 ... +125 hPa |
1 Pa
/ 10 Pa |
precisione |
<3 % del valore di misura, in range
>±200 Pa meglio che ±6 Pa |
Misurazione di umidità |
Range di misurazione |
0 ...
100 % H.r. senza condensazione |
risoluzione |
1 % |
precisione |
< ±2
% da 0 ... 90 %, < 3 % |
Valori calcolati |
Unità di pressione |
Conversione a mbar, hPa, Pa, mmH2O e PSI |
Unità di temperatura |
Conversione di ºC a ºF |
Velocità del flusso
d'aria |
2 ...
150 m/s |
Comprovazione di
fuga |
Verifica della tenuta nella rete fognaria secondo
EN 1610 |
data e ora |
Emissione in protocollo di misurazione |
Funzione
di registro dei dati |
Portata |
4680
misurazioni che include un valore della pressione, umidità e due
valori di temperatura (nel caso che il sensore esterno sia
collegato); ciò equivale a un massimo di 18.720 valori di misura.
I valori di misura si memorizzano anche senza batterie durante
più di 10 anni nella memoria. |
Quota di misurazione
regolabile |
30 s,
1 min, 3 min, 30 min, 1 h, 3 h, 4 h |
Osservazioni generali |
Corrente di entrata
- Modalità di lavoro
- Modalità "Off" e modalità registro |
2 batterie AA
ca. 6 mA
ca. 16 µA per ora e processore |
Interfaccia |
Transferenza per infrarossi al PC
Emissione in loco mediante la
stampante termica (opzionale) |
Temperatura a riposo |
-20
... 60 ºC |
Temperatura
operativa |
-5
... 60 °C nella modalità registratore (enza indicazione nel
display), con indicazione nel display 0 ... 50 °C |
Dimensioni |
54 x
165 x 52 mm |
Peso |
ca.
450 g con fondina protettiva e magnete di fissaggio, senza tubo |

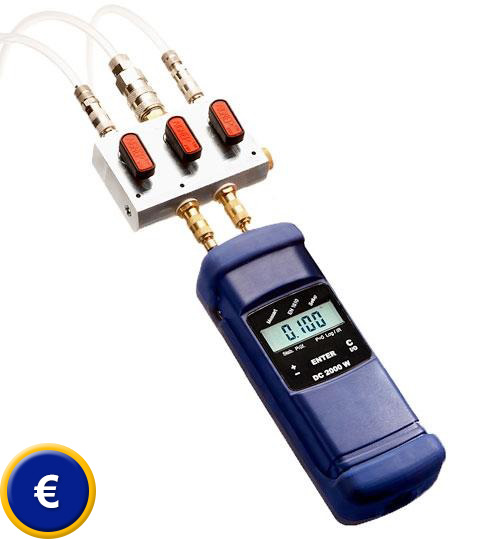

Immagine verificatore di
tenuta nella rete fognaria |
|
|
|
Contenuto della spedizione |
1 x misuratore di tenuta DC 2000W
con fondina protettiva
1 x bolla impermeabile e di verifica da ... 100 mm
1 x blocco a valvola
1 x tubi di connessione di 2, 5 e 6 mbr>
1 x pompa ad aria compressa
1 x cavo di acciaio con moschettone
1 x valigetta doppiamente rigida
1 x istruzioni |
|
Accessori opzionali disponibili del verificatore di tenuta |
- Stampante
Per la stampa diretta dei risultati (p.e. per documentare i
valori di misura in loco).
- Tipo carta: carta termica.
- Carta larghezza: 57 mm
- Possibilità di sollecitare carta di scorta. |
|
- Certificato e calibratura ISO
Per le imprese che vogliano integrare il misuratore nel proprio
controllo interno di qualità o per la ricalibratura annuale. Il
certificato secondo la normativa ISO contiene una calibratura di
laboratorio che include il certificato con tutti i valori di
misura. Nel referto si indica anche il nome e l'indirizzo
dell'azienda o della persona che ha fatto la richiesta. |
|
- Set di accessori per il
verificatore di tenuta (tubo di 10 m, 3 x unione rapida
maxi e 3 x giunture maxi)
- Cavo di acciaio di 12 m con moschettone
- Bolla impermeabile di 75 ... 150 mm
- Bolla impermeabile di 65 ... 100 mm
- Bolla di verifica con condotto di gas di 65 ... 100 mm
- Bobina per il verificatore di tenuta (tubo di fibra ottica Ø 7
mm, 15 m di lunghezza per il posizionamento delle bolle
impermeabili)
- Sonda da aria per la combustione
di 280 mm con cavo di 1,7 m, per la misurazione nei locali
indipendenti da combustioni, con connettore jack
- Sensore aria per combustione in formato connettore
- Porto IR con USB per la trasmissione dei dati al PC, include
prolunga di 1,8 m
y controllatore CD. Trasmissione dei dati bidirezionale secondo standard
IrDA.
- Fondina protettiva
- Carta termica (larghezza 57 mm, 10 rotoli) |
|
|
Qui troverà una visione generale di
tutti
i misuratori che le offre PCE Instruments. |
