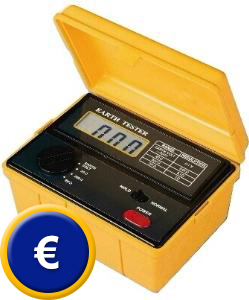

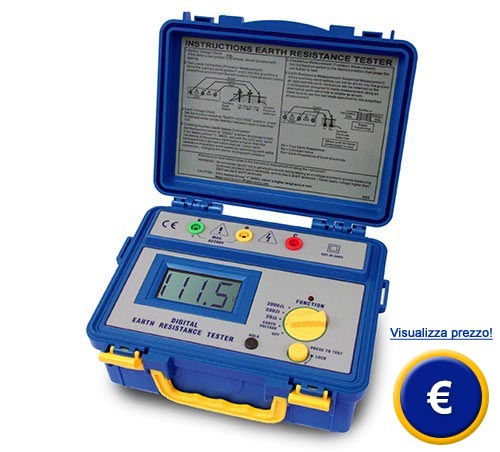

Misuratore di
resistenza di terra PCE-ET 3000
strumento per verificare prese
di terra (resistenza / tensione contro
terra)
di case ed edifici |
|
Misuratore di
resistenza di terra per la misurazione in parafulmini o prese di terra
di parafulmini per ogni tipo di edifici. Il misuratore di resistenza
di terra possiede una struttura ermetica e rispetta i requisiti di
sicurezza di VDE 0413 necessari per il
personale di servizio tecnico all'esterno. Il misuratore di resistenza
di terra è appropriato per misurare elettrodi di prese di terra e
parafulmini o sistemi di presa di terra più piccini, così come per
misurare la resistenza della potenza e il passo di conduttori e
componenti di accoppiamento.
I circuiti di commutazione più moderni riducono al minimo le influenze
della tensione e la resistenza a terra degli elettrodi di presa di
terra delle zone circostanti. La calibratura del misuratore di
resistenza di terra con il meccanismo di controllo aggiunto evita che
si perda precisione nel misurare.
La frequenza di controllo di 820 Hz evita l'influenza di correnti
disperse per mezzo di frequenze di rete. Inoltre lo strumento possiede
un filtro incorporato per sopprimere segnali distorti. Il misuratore
di resistenza di terra si consegna calibrato di fabbrica, ma si può
accompagnare con una calibratura di laboratorio e un certificato ISO.
Qui dispone di una
visione generale nella quale potrà qualsiasi tipo di misuratore di
resistenza di terra di cui ha bisogno.
Nel seguente
link accederà a una
visione generale dove potrà
trovare qualunque strumento di misura. |
|
Caratteristiche del misuratore di resistenza:
- Display LCD da
3 ½ posizioni (max. 1999)
- Alta precisione
- Indicatore di batteria / superamento campo
- Data Hold
- Sicurezza: IEC-1010-1 y CAT III 300 V
- Componenti: cavi di verifica:
15 m rosso, 10 m giallo, 5 m verde; aghi per
terra, batterie e istruzioni
- Calibratura ISO opzionale |

Vedere / Stampare le istruzioni
del PCE-ET 3000
 |
|
 |
Togliendo il coperchio
di protezione giallo del misuratore di resistenza di terra
(all'indietro) potrà vedere la riga di connessione per i differenti
cavi. "E" per il nero, "P" per il verde e "C" per il rosso con gli
aghi per terra.
La disposizione delle connessioni (secondo il tipo di funzione di
misurazione (resistenza di terra / tensione di terra) la potrà
osservare nelle istruzioni (immagine superiore). |
|
Realizzazione della
misurazione di resistenza di terra |
|
Il misuratore di
resistenza di terra si collega con i tasselli introdotti a terra per
mezzo dei cavi di verifica. Per poter realizzare misurazioni di
precisione con il misuratore di resistenza di terra, il suolo dovrà
essere umido o dovrà essere inumidito. I tasselli devono essere in
linea retta, (primo si colloca il cavo nero, di seguito si dovranno
collegare il cavo verde, dopo il giallo per una barra indicatrice di
terra e quindi il rosso per la seconda barra indicatrice di terra).
Adesso potrà mettere in funzione il misuratore di resistenza di terra
e così verificare la presa di terra dell'edificio. Potrà anche
utilizzarlo dentro l'edificio per verificare p.e. la connessione e il
buono stato delle condutture d'acqua con la terra. Questo strumento è
stato sviluppato secondo la IEC 1010-1 e rispetta tutte le esigenze di
sicurezza di strumenti di controllo elettronici (CAT III). Di seguito
potrà vedere esempi della verifica della presa di terra in edifici
(del parafulmine) nell'entrata principale degli uffici di PCE Group en
Freienohl. |
|

Al momento di verificare la presa a terra
dovrà disporre i cavi con distanze specifiche che otterrà nelle
istruzioni). |

Una volta collocati correttamente i cavi di verifica il cliente potrà
accendere lo strumento, il quale può essere situato al suolo |
|

E' importante che le barre si trovino alla
distanza adeguata e che i cavi di verifica non si incrocino e siano
molto vicini. |

Le barre per la terra (con il cavo rosso e
quello verde) si introducono qui nel prato umido. I cavi si possono
anche adattare a tubi. |
|
Specifiche tecniche |
|
Funzioni |
Campo |
Risoluzione |
Precisione |
|
Resistenza
di terra |
0 ... 19,99/ 0 ... 199/
y 0 ... 1999 Ω |
10/ 100 mΩ / 1 Ω |
± 2% + 2 posizioni |
|
Tensione AC |
0 ... 200 V AC
50/60 Hz |
0,1
V |
± 3% + 2 posizioni |
|
Limite inferiore di mis. |
0,01 Ω |
|
Corrente di misurazione |
2 mAeff / rms |
|
Tempo di scorta |
ca. 2,5 s |
|
Quota di misura |
0,4 s |
|
Frequenza di prova |
820 Hz |
|
Superamento campo |
in caso di sovraccarica compare un „1“ |
|
Alimentazione |
8 batterie da 1,5 V |
|
Dimensioni |
250 x 190 x 120 mm |
|
Peso |
1,5 kg |
|
Sicurezza |
IEC- 1010- 1; EN 61010- 1
categoria di istallazione III |
|
EMV |
EN 50081- 1; EN 50082- 1
corrisp. DIN/ VDE 0413 parte 7 |
Contenuto della spedizione
1 misuratore di resistenza di terra PCE-ET 3000, cavi di verifica (rosso
di 15 m, giallo di 10 m, verde di 5 m), 1 set di barre per terra e istruzioni |
|
Opzionale
- Calibratura di laboratorio e certificazione ISO (al richiederlo con
la ricalibratura annuale) |
 |
 |
|
