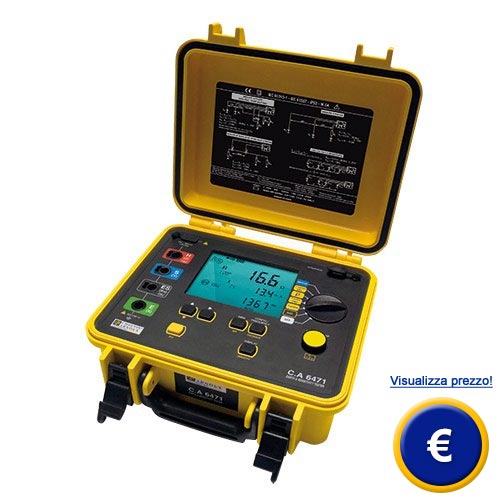

Misuratore di messa a terra CA-6471

misuratore di messa a terra fino a 99,99 kΩ, struttura in plastica robusta, misura a 3 o 4 poli, possibile misurazione con pinze, interfaccia USB, memoria del valore di misura

Il misuratore di messa a terra CA-6471 combina cinque importanti misuratori in uno: misuratore di messa a terra, misuratore di messa a terra selettivo, misuratore di resistenza di terra, misuratore di accoppiamento di messa a terra e misuratore di continuità. Inoltre il misuratore di messa a terra CA-6471 può misurare basse tensioni. Il range di misura della resistenza di terra del misuratore di messa a terra va da 0 Ω a 99,99 kΩ. È irrilevante se la misura della resistenza di terra viene fatta con pinze o sonde. Misurarando con il CA-6471 e utilizzando le sonde si può determinare la resistenza di terra secondo il procedimento a 3 o 4 poli. La robusta struttura del misuratore è in plastica resistente e adatta all'uso estremo nei cantieri edili. Il misuratore di messa a terra CA-6471 è facile da usare e intuitivo per tutti gli operatori. Questo misuratore di messa a terra possiede un'interfaccia USB ottica, con la quale si possono leggere i dati in memoria. Inoltre, con l'aiuto del software si possono efettuare anche altre valutazioni. Qui troverà una selezione di altri misuratori di messa a terra. Se ha qualche domanda da fare su questo misuratore di messa a terra, consulti la scheda tecnica qui di seguito o ci chiami al numero: +39 0583 975114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo misuratore di messa a terra e su qualsiasi altro prodotto dei nostri sistemi di regolazione e controllo, misuratori o bilance.

- Range di misura fino a 99,99 kΩ

- Memoria per 512 valori di misura

- Misura a 3 o 4 poli

- Misura attraverso pinze amperometriche

- Facile da usare con un solo tasto

- Struttura robusta, di protezione IP 53

- Autoverifica

Scheda tecnica del misuratore di messa a terra CA-6471

Misura con 2 pinze

Range di misura

0,01 Ω ... 500 Ω

Risoluzione

0,01 Ω ... 1 Ω

Frequenza di campionamento

auto: 1367 Hz

manuale: 128 ... 1785 Hz

Misura a 3 poli

Range di misura

0,001 Ω ... 99,99 kΩ

Risoluzione

0,01 Ω ... 100 Ω

Tensione di prova

16 V o 32 V RMS

Frequenza di campionamento

41 ... 512 Hz (automatica o manuale)

Corrente di misurazione

fino a 250 mA

Precisione

± 2 % dell'indicazione ± 1 digit a 128 Hz

Misura a 4 poli e misura a 4 poli + pinza

Range di misura

0,001 Ω ... 99,99 Ω

Risoluzione

0,001 Ω ... 100 Ω

Tensione di prova

16 V o 32 V

Frequenza di campionamento

41 ... 512 Hz (automatica o manuale)

Corrente di misurazione

fino a 250 mA

Precisione

± 2 % dell'indicazione ± 1 digit

Resistenza di terra speciale

Tipo di misura

procedimento di Wenner

procedimento di Schlumberger

indicazione dei risultati in Ω*m / Ω*ft

Range di misura

0,01 Ω ... 99,99 kΩ

ρ max. 999 kΩ*m

Risoluzione

0,01 Ω ... 100 Ω

Tensione di prova

16 V o 32 V

Frequenza di campionamento

41 ... 512 Hz (selezionabile)

Misura di tensioni esterne

Range di misura

0,1 ... 65 V AC / DC

Precisione

± 2 % dell'indicazione + 1 digit

Misura della resistenza / Prova di continuità con il misuratore di messa a terra

Tipo di misura

misura a 2 o 4 poli (selezionabile)

Range di misura

2 poli: 0,01 Ω ... 99,99 kΩ

4 poli: 0,001 Ω ... 99,99 kΩ

Precisione

± 2 % dell'indicazione ± 1 digit

Tensione di prova

16 V DC

Corrente di misura

> 200 mA max. fino a R < 20 Ω

Memoria

Capacità di memoria

512 valori di misura

Interfaccia

interfaccia USB ottica

Specifiche tecniche generali del misuratore di messa a terra CA-6471

Alimentazione

batteria NiMH

Carica della batteria

trasformatore di rete: 18 V / 1,9 A

adattatore KFZ: 12 V

Sicurezza elettrica

50 V CAT IV

Dimensioni

272 x 250 x 128 mm

Peso

3 kg

Contenuto di spedizione
1 x misuratore di messa a terra CA-6471 nella valigetta, 1 x cavo dati, 1 x software, 2 x pinze C182, 1 x cavo di rete, 1 x borsa, istruzioni in 5 lingue

Set di accessori per il misuratore di messa a terra CA-P01102025
4 prese di terra (150 m)

Set di accessori per la misura della messa a terra CA-P01102025
4 prese di terra (150 m). Il set di accessori per il misuratore di messa a terra CA-6471 è disponibile come opzione. Si possono effettuare misure di messa a terra a 3 o 4 poli. Il misuratore di messa a terra è equipaggiato per qualsiasi applicazione nella misura della resistenza di terra. La misura della resistenza di terra con questo misuratore non viene effettuata come con i misuratori di messa a terra convenzionali con una tensione costante, ma con una tensione che dipende dalla frequenza. La frequenza di campionamento si seleziona manualmente o automaticamente. Ciò permette ampie possibilità di analisi, che con il metodo convenzionale di misura del misuratore di messa a terra non sarebbero possibili. L'analisi dei valori di misura si può effettuare attraverso il software DataView opzionale.

Set di accessori opzionali per il misuratore di messa a terra

Codice dell'articolo

Descrizione

CA-P01102020

set di accessori per il misuratore di messa a terra 1 presa di terra (30 m)

contenuto:

1 x avvolgitore 30 m cavo di prova verde (E)
1 x picchetto

CA-P01101999

set di accessori per il misuratore di messa a terra 1 presa di terra (30 m)

contenuto:

1 x avvolgitore 30 m cavo di prova verde (E)
1 x picchetto
1 x borsa standard

CA-P01102021

set di accessori per la misura della messa a terra 2 prese di terra (50m)

contenuto:

1 x avvolgitore 50 m cavo di prova rosso (H)
1 x avvolgitore 50 m cavo di prova blu (S)
1 x avvolgitore 50 m cavo di prova verde (E)
2 x picchetto
1 x martello
5 x adattatori terminali di cavo Ø 4 mm

CA-P01102022

set di accessori per la misura della messa a terra 2 prese di terra (100 m)

contenuto:

1 x avvolgitore 100 m cavo di prova rosso (H)
1 x avvolgitore 100 m cavo di prova blu (S)
1 x carrete 10 m cavo di prova verde (E)
2 x picchetti
1 x martello
5 x adattatori terminali di cavo Ø 4 mm

CA-P01102023

set di accessori per la misura della messa a terra 2 prese di terra (150m)

contenuto:

1 x avvolgitore 150 cavo di prova rosso (H)
1 x avvolgitore 150 m cavo di prova blu (S)
1 x carrete 10 m cavo di prova verde (E)
2 x picchetti
1 x martello
5 x adattatori terminali di cavo Ø 4 mm

CA-P01102024

set di accessori per la misura della messa a terra 4 prese di terra (100 m)

contenuto:

1 x avvolgitore 100 m cavo di prova rosso (H)
1 x avvolgitore 100 m cavo di prova blu (S)
1 x carrete 10 m cavo di prova verde (E)
1 x avvolgitore 100 m cavo di prova verde (E)
1 x avvolgitore 30 m cavo di prova nero (ES)
4 x prese di terra
1 x martello
5 x adattatori terminali di cavo Ø 4 mm

CA-P01102025 (mostrato sopra)

set di accessori per la misura della messa a terra 4 prese di terra (150m)

contenuto:

1 x avvolgitore 150 m cavo di prova rosso (H)
1 x avvolgitore 150 m cavo di prova blu (S)
1 x carrete 10 m cavo di prova verde (E)
1 x avvolgitore 100 m cavo di prova verde (E)
1 x avvolgitore 30 m cavo di prova nero (ES)
4 x prese di terra
1 x martello
5 x adattatori terminali di cavo Ø 4 mm

CA-P01102030

set di accessori per la misura della messa a terra

contenuto:

1 x avvolgitore 100 m cavo di prova verde (E)
1 x avvolgitore 30 m cavo di prova nero (ES)
2 x prese di terra
1 x borsa standard

CA-P01102017

set di accessori per la misura della messa a terra 2 prese di terra

contenuto:

1 x carrete 15 m cavo di prova rosso (H)
1 x carrete 10 m cavo di prova blu (S)
1 x carrete 5 m cavo di prova verde (E)
2 x prese di terra
1 x borsa standard

Componenti opzionali per il misuratore di messa a terra CA-6471

Codice dell'articolo

Descrizione

P01102095

software per la valutazione dei dati DataView

P01102036

adattatore per la carica della batteria

P01295252

cavo dati RS-232 ottico

P01295253

cavo connessione di rete GB

P01120452

pinza MN82 (Ø 20 mm)

P01120333

pinza C182 (Ø 52 mm)
