Misuratore di radiazione PCE-SMT
200 |
|
|

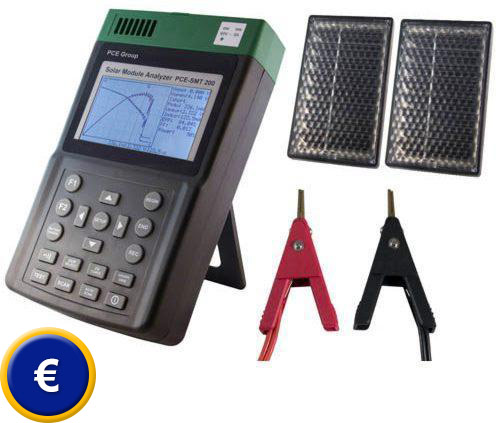

Il tester di moduli solari PCE-SMT 200 è un pratico aiuto per analizzare le curve caratteristiche delle cellule fotovoltaiche. Attivando la modalità Scan nel tester di moduli solari si percorre l'ambito completo di carica (vuoto a cortocircuito) e si registrano le magnitudo elettriche di corrente e tensione. Di seguito le verrano mostrati nel grande display grafico del tester di moduli solari una curva caratteristica della corrente e la tensione, una curva di rendimento, a tensione senza carica, e la corrente di cortocircuito. Lo strumento calcola inoltre l'efficenza delle cellule, sempre e quando introduca la superficie dei moduli fotovoltaici e la potenza della luce in W/m². Nella memoria interna può memorizzare diagrammi con tutti i valori di misurazione. La lettura e valutazione della memoria si effettua attraverso il software, collegato mediante una connessione USB isolata otticamente, che viene inclusa nella spedizione. È possibile anche una esportazione dei dati a Excel. Grazie alle sue dimensioni compatte e al suo funzionamento con accumulatore, questo strumento è ideale per uso mobile. Gli accumulatori si possono caricare direttamente nel tester di moduli solari mediante il componente di rete. Qui dispone di una visione generale nella quale potrà trovare qualsiasi tipo di misuratore di radiazioni di tipo cui ha bisogno. |
|
|
Vedere /
stampare le istruzioni del tester di moduli solari PCE-SMT
200 |
|
|
|
| Specifiche tecniche | |
|
Specifiche elettriche |
|
| Range di tensione DC / precisione | |
| 0 - 6 V | 1 mV / ±1 % ± (1 % de Uvuoto + 9 mV) |
| 6 - 10 V | 1 mV / ±1 % ± (1 % de Uvuoto + 0,09 mV) |
| 10 - 60 V | 10 mV / ±1 % ± (1 % de Uvuoto + 0,09 mV) |
| Range di corrente DC / precisione | |
| 0 - 0,6 A | 0,1 mA / ±1 % ± (1 % de Icorto + 0,9 mA) |
| 0,6 - 1 A | 0,1 mA / ±1 % ± (1 % de Icorto + 9 mA |
| 1 - 6 A | 1 mA / ±1 % ± (1 % de Icorto + 0,9 mA |
|
Propietà generali |
|
| Display | display grafico di 107 x 58 mm, con illuminazione di fondo |
| Alimentazione | 8 x batterie 1,5 V AA o componente di rete esterno |
| Porto al computer | USB |
| Dimensioni (largo x alto x profondo) | 157 x 257 x 57 mm |
| Peso | 1160 g |
| Normativa | EN 61010-1 CAT I 60 V |
| Condizioni ambientali (funzionamento) | 0 - 50 º, max. 85% H.r. |
| Condizioni ambientali (magazzino) | -20 - 60 ºC, max. 75% H.r. |
| Dotazione del tester di moduli solari PCE-SMT 200 | |
|
|
 Tutti i diagrammi possono essere trasmessi al software per la sua documentazione |
|
Il porto USB isolato otticamente si trova nella parte posteriore della struttura. |
|
|
Contenuto della spedizione |
|
|
Le energie alternative sono un tema attuale. L'energia solare gioca un ruolo importante, visto che si può trasformare in energia elettrica attraverso le cellule fotovoltaiche. Per poter analizzare l'efficienza delle cellule fotovoltaiche si registrano curve caratteristiche I/U (vedasi linea azzurra). La potenza che emette la cellula fotovoltaica è calcolata e marcata (vedasi linea rossa). In questo diagramma può leggere in modo rapido le magnitudo elettriche importanti, la potenza massima, la corrente di cortocircuito e la tensione senza carica. |
|
 |
 |
