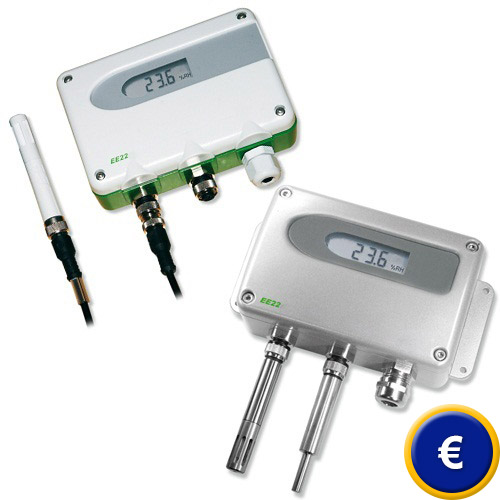

Sensore multifunzione per umidità e temperatura EE 22
sensore multifunzione per umidità e temperatura / sensori intercambiabili / versione di plastica o metallica / display integrato

Il sensore multifunzione per umidità e temperatura EE 22 si usa per controllare magazzini o processi di produzione. Grazie alla sua robusta costruzione può usare questo sensore multifunzione di umidità e temperatura in quasi tutti i luoghi. Oltre alla possibilità di montare lo strumento su una parete, può anche collocarlo su una asta di montaggio secondo la normativa DIN EN 50022. Il display incorporato consente una lettura rapida della temperatura in uno strumento di misura valido nell'ambito dei processi di produzione. Il sensore multifunzione per umidità e temperatura lavora in un range di misurazione da 0 a 100% H.r. e da -40 ºC a 80 ºC. I sensori possono essere montati direttamente sullo strumento o a distanza dal sensore multifunzione, in modo da poter controllare per esempio una cella frigorifera dall'esterno, senza bisogno di mettere il sensore multifunzione di umidità e temperatura dentro la cella frigorifera. Differenti filtri permettono di usarlo in situazione avverse e garantiscono valori di misura precisi. Il sensore multifunzione di umidità e temperatura ha un'uscita analogica di corrente da 4 a 20 mA o di tensione da 0 a 1 V o da 0 a 10 V. Questa proprietà conferisce al sensore multifunzione molta flessibilità al momento di collegarlo a un sistema di regolazione. Può richiedere il sensore multifunzione di umidità e temperatura EE 22 in versione di plastica o metallica. La superficie liscia della struttura metallica ne consente l'uso in sale mediche. Queste proprietà fanno si che il sensore di umidità e temperatura sia un convertitore di segnale molto preciso e utilizzabile in forma universale. I sensori di riferimento per il EE 22 permettono all'operatore un controllo immediato degli indicatori digitali e della sua precisione. Quí troverà altri modelli di sensori multifunzione.

Vedere / stampare le istruzioni
 del sensore multifunzione di umidità e temperatura EE 22

- Range di misurazione da 0 ... 100 % H.r.
- Opzionalmente con display integrato
- Differenti filtri per le testine
- Uscita di corrente o tensione

- Struttura metallica o di plastica con IP 65
- Sensore di temperatura Pt1000 da -40 ºC a
  +80 ºC
- Da montare sulla parete o in asta da montaggio
- Cappuccio opzionale dei sensori

Specifiche tecniche

Sensore

HC105

Range

0 ... 100 % H.r.

Precisione (-15 ºC ... 40 ºC / ≤90 % H.r.)

±(1,5 + 0,5 % del valore di misura) % H.r.

Precisione (-15 ºC ... 40 ºC / ≤90 % H.r.)

±2,5 ... 100 % H.r.

Precisione (-40 ºC ... 80 ºC)

±(1,7 + 1,5 % del valore di misura) % H.r.

Influenza della temperatura

typ. 0,006 % H.r. / ºC

Tempo di risposta con filtro a griglia metallica

<20 s (a 20 ºC / t₉₀)

Temperatura

Sensore

Pt1000 (precisione classe A, DIN EN 60751)

Range

Sensore fisso: -40 ... +60 ºC
Sensori mobili: -40 ... +80 ºC

Precisione

Influenza della temperatura dell'elettronica

typ. 0,007 ºC / ºC

Tempo di risposta

con sensori di temperatura e umidità
combinato: T₆₃: tipo. <3min
con sensori separati di temperatura e umidità: T₆₃: typ. <6min

Uscite

0 ... 100% H.r. / xx ... yy ºC (secondo codice di richiesta)

0 - 1 V (-0,5 mA <I_L <0,5 mA)
0 - 10 V (-1 mA <I_L <1 mA)
4 - 20 mA (due fili; R_L <500 Ω)

Sensibilità di temperatura delle uscite analogiche

max. 0,2 mV / ºC rispettivamente max.1 µA / ºC

Risoluzione

Uscita della corrente: 4,3 µA

Uscita della tensione: 0,6 mA

Osservazioni generali

Tensione di alimentazione
uscita da 0 V a 1 V
uscita da 0 V a 10 V
uscita da 4 mA ... 20 mA

10 V ... 35 V DC o 9 V ... 29 V AC
12 V ... 35 V DC o 15 V ... 29 V AC
15 V ... 35 V DC

Carica per 4 mA ... 20 mA

Alimentazione

typ. 10 mA DC y. typ. 20 mA_effAC

Connessioni

Terminale vite max. 2,5 mm²

Stampa

M16 x 1,5 o connettore (tipo: Lumberg, RSF 50/11)

Materiale
Struttura
Sensori

PC o Al sI 9 Cu 3
PC o acciaio inossidabile

Tipo di protezione struttura

IP 65

Compatibilità electromagnetica

EN61326-1, EN61326-2-3, ambienti industriali

Temperatura operativa del sensore

-40 ºC ... 60 ºC / 80 nella versione a distanza

Temperatura operativa dell'elettronica

-40 ºC ... 60 ºC

Temperatura in inattività

-40 ºC ... 60 ºC

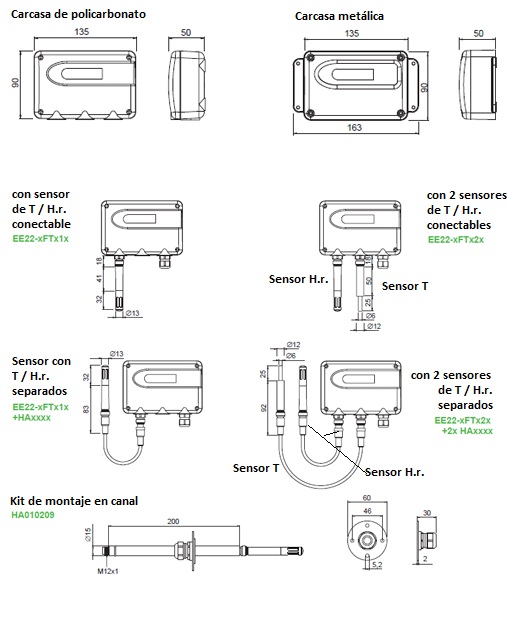

Dimensioni

Contenuto della spedizione
1 x sensore multifunzione di umidità e temperatura EE 22, istruzioni

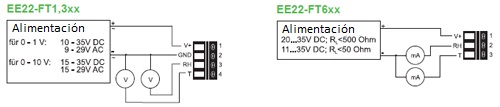

Qui può vedere le possibilità di connessione del sensore multifunzione di umidità e
temperatura EE-22
