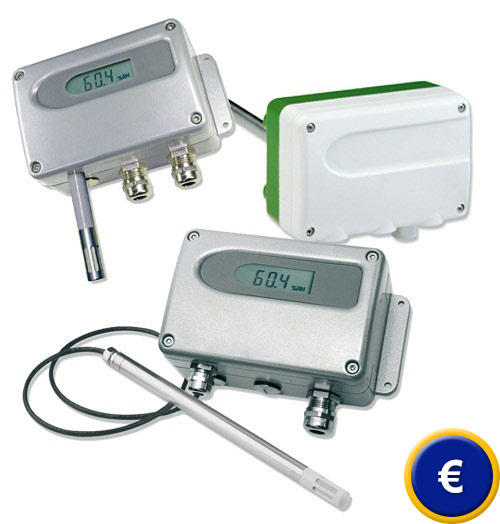

Trasduttore di umidità e temperatura EE 23
trasduttore di umidità e temperatura / con sensori mobili fino a 20 m / versione in plastica o metallo / display integrato

Il trasduttore di umidità e temperatura EE 23 le offre un ampio campo di applicazioni grazie alle sue differenti versioni. Può richiedere il trasduttore di temperatura e umidità EE 23 con sensori interni o sensori spostabili. Può scegliere anche la struttura: di plastica o in versione metallica. Il trasduttore di temperatura e umidità è stato preparato per essere utilizzato nei laboratori o nei centri di produzione con ambienti avversi. In modo opzionale può dotare il trasduttore di temperatura e umidità di un display. Questo consente all'operatore un controllo rapido e preciso della temperatura e dell'umidità dell'aria, in modo da consentire un rapido intervento sul processo di produzione. Il trasduttore di temperatura e umidità opera in un range di temperatura da -40 ºC a 120 ºC, consentendo cosi il suo uso per il settore del riscaldamento, della ventilazione e della climatizzazione. Il trasduttore di temperatura e umidità EE 23 ha una protezione IP 65 e pertanto è protetto contro l'acqua. Uno strato speciale nei sensori garantisce una lunga durata ed offre la sicurezza che ci si aspetta dai trasduttori di precisione anche in ambienti molto sporchi. Il trasduttore di temperatura e umidità ha un'uscita analogica di corrente da 0/4 a 20 mA o di tensione da 0 V a 1 V, 0 V a 5 V o da 0 V a 10 V. Il trasduttore EE 23 può essere montato su una parete o su una striscia per il montaggio. La versione con i sensori mobili consente l'uso di un minisensore. Ciò permette di rilevare la temperatura e l'umidità in luoghi dove non si deve vedere il sensore, come per esempio nei musei o nei luoghi di difficile accesso. Nel seguente link troverà altri modelli di trasduttori d'umidità più adeguati alle sue necessità. Se ha qualche domanda da fare sul trasduttore di umidità e temperatura, consulti la seguente scheda tecnica o ci chiami al numero: +39 0583 975 114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo trasduttore di umidità e temperatura e su qualsiasi altro prodotto dei nostri sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Vedere / stampare le istruzioni
 del trasduttore di temperatura e umidità EE 23

- Range di misura da -40 ºC ... 120 ºC
- Display integrato opzionale
- Calcolo del punto di rugiada e di
  congelamento
- Uscita di corrente e di tensione

- Struttura metallica o plastica con IP 65
- Sensore di umidità HC 105 / HC 1000-200
- Mosulo uscita di commutazione opzionale
- Sensori integrati o mobili

Specifiche tecniche

Sensore

HC1000-200, HC105

Range

0 ... 100 % H.r.

Precisione (-15 ºC ... 40 ºC / ≤90 % H.r.)

±(1,3 + 0,3 % del valore di misura) % U.r.

Precisione (-15 ºC ... 40 ºC / ≤90 % H.r.)

±2,3 ... 100 % U.r.

Precisione (-40 ºC ... 70 ºC)

±(1,4 + 1 % del valore di misura) % U.r.

Precisione (-40 ºC ... 120 ºC)

±(1,5 + 1,5 % del valore di misura) % U.r.

Influenza della temperatura

Tip. 0,015 % U.r. / ºC

Tempo di risposta con filtro (griglia metallica)

<15 s (a 20 ºC / t₉₀)

Temperatura

Sensore

Pt1000 (precisione classe A, DIN EN 60751)
Pt1000 (precisione classe B=, DIN EN 60751)

Range (secondo il modello)

-40 ... 60 ºC
-40 ... 80 ºC
-40 ... 120 ºC
-40 ... 80 ºC
-40 ... 80 ºC

Precisione (secondo il modello)

Influenza della temperatura sull'elettronica

Tip. 0,002 ºC / ºC

Tempo di risposta

con sensori di temperatura e umidità
combinato: T₆₃: tipo. <3min
con sensori di temperatura e umidità spostabili: T₆₃: Tip. <6min

Uscite

0 ... 100% H.r. / xx ... yy ºC (secondo il codice dell'ordine)
(la portata della precisione si predetermina)

0 - 1 V (-0,5 mA <I_L <0,5 mA)
0 - 5 V (-1 mA <I_L <1 mA)
0 - 10 V (-1 mA <I_L <1 mA)
4 - 20 mA (R_L <470 Ω)
4 - 20 mA (R_L <470 Ω)

Range di uscita regolabili (secondo il modello)

0 ... 100 % H.r.
-40 ºC ... 60 ºC
-40 ºC ... 80 ºC
-40 ºC ... 120 ºC

Osservazioni generali

Tensione di alimentazione
uscita da 0 V a 1 V, 0 V ... 5 V
uscita da 0 V a 10 V, 0 mA / 4 mA ... 20 mA

10,5 V ... 35 V DC o 12 V ... 28 V AC
15 V ... 35 V DC o 15 V ... 28 V AC
(opzionale 100 V / 240 V AC, 50 Hz / 60 Hz)

Corrente di alimentazione

Tip. 5 DC mA / 15 mA Tip. rms AC

Alloggiamento

Policarbonato

Protezione

IP65

Connessione

Vite max. 2,5 mm²

Ingresso cavi

M16 x 1,5 o connettore (snap-in)

Protezione del sensore

Filtro a membrana, in acciaio inox sinterizzato filtro, filtro metallico, filtro in PTFE

Compatibilità elettromagnetica

EN61326-1, EN61326-2-3, ambienti industriali

Temperatura operativa del sensore

-40 ºC ... 60 ºC

Temperatura operativa dell'elettronica

-30 ºC ... 60 ºC

Temperatura di inattività

-40 ºC ... 60 ºC

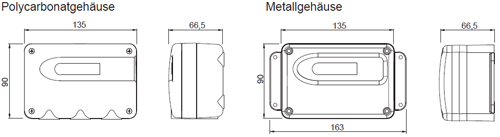

Dimensioni della struttura

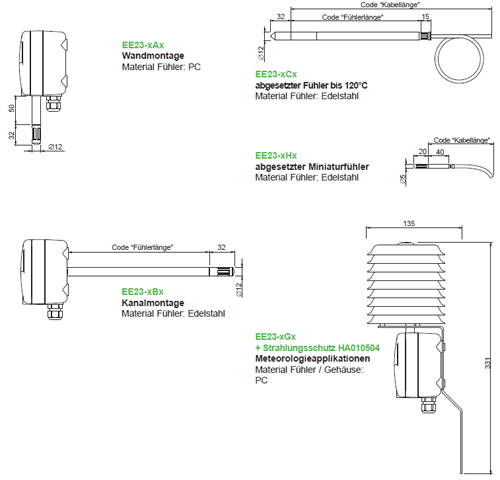

Tipo di costruzione e dimensioni

Contenuto della spedizione
1 x trasduttore di umidità EE 23, istruzioni

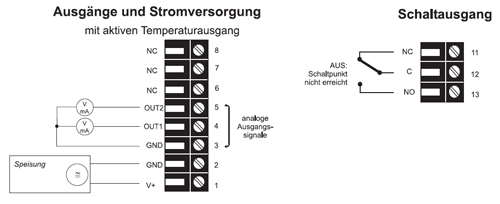

Qui si vede la connettività del trasduttore di umidità 21 EE

Qui può trovare una visione generale di tutti i misuratori che le offre PCE Instruments.
