Trasduttore di vibrazione PCB-686B01
trasduttore di vibrazione intelligente e uso multiplo / funzione soglia di commutazione del trasduttore senza la necessità di programmazione / regolazione della soglia di commutazione mediante un magnete esterno mentre è in funzione

Il trasduttore di vibrazione offre l'affidabilità e la durata caratteristica dei commutatori elettronici insieme alla maneggevolezza di un trasduttore di vibrazione. Il trasduttore di vibrazione non ha bisogno di nessuna alimentazione addizionale e non richiede nemmeno pezzi meccanici per le funzioni dei valori limite. Il trasduttore di vibrazione integra un sensore di accelerazione di precisione, un relè semiconduttore e ritardi regolabili. Questo consente di definire con precisione le condizioni dell'attivazione del trasduttore di vibrazione. I risultati sono una precisione superiore, maggiore riproducibilità e affidabilità rispetto ai commutatori meccanici. Inoltre, questo trasduttore di vibrazione controlla anche la velocità della vibrazione che è un segnale di uscita molto più affidabile per la valutazione dello stato dell'installazione rispetto alla solo accelerazione. Il trasduttore di vibrazione è integrato in una struttura di acciaio inossidabile robusta ed ermetica e pertanto è adatto per un uso continuo anche in ambienti avversi. Il sistema patentato MAVTTM(MAVTTM=Magnetic Adjustable Vibration Threshold) consente al trasduttore di vibrazione di poter regolare la soglia di commutazione mediante un magnete esterno anche mentre è in funzione. Il trasduttore di vibrazione può essere installato e regolato su di una macchina in funzione senza doverla spegnere. Macchine essenziali per il lavoro giornaliero come le pompe, i motori o i ventilatori possono essere controllati ora senza la necessità di installazioni costose grazie al trasduttore di vibrazione.  Nel seguente link troverà una visione generale dei vari tipi di trasduttore di vibrazione. Se ha qualche domanda da fare sul trasduttore di vibrazione, consulti la seguente scheda tecnica o ci chiami al numero: +39 0583 975 114. I nostri tecnici e ingegneri le offriranno volentieri la loro consulenza su questo trasduttore di vibrazione e su qualsiasi altro prodotto dei nostri sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Maggiori informazioni sul trasduttore di vibrazione  Istruzioni del trasduttore di vibrazione  Certificato CE del trasduttore di vibrazione  Vídeo del trasduttore di vibrazione  Altre immagini del trasduttore di vibrazione  Scheda tecnica del trasduttore di vibrazione

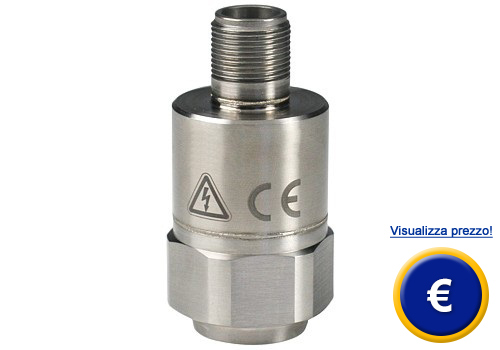

Trasduttore di vibrazione PCE-686B01

- Funzione dei valori limite di allarme
- Attivazione magnetica (MAVTTM
- Trasduttore di vibrazione piezoelettrico
  integrato

- Struttura in acciaio inossidabile ermetica
- Tecnica con 2 conduttori
- Adatto per uso continuo in ambienti avversi
- Risultati consistenti grazie alla velocità di
  vibrazione

Specifiche tecniche del trasduttore di vibrazione

Soglia di commutazione

0,65 ... 12,7 mm/s (peak)
4,5 ... 90,0 mm/s (effettivo)

Range di frequenza (±3 dB)

3 ... 1000 Hz / 180 ... 60.000 r.p.m.

Isteresi dei valori limite di allarme

3, 6 o 10%

Livello residuale di vibrazione

associato alla soglia di allarme o indipendente

Livello residuale di vibrazione (dipendente)

1 ... 40% della soglia di allarme

MAVTTM

attivato / disattivato

Interferenze

<3 %

Ritardo nel tempo di inizio

3 o 20 secondi

Attivazione ritardata

attivato / disattivato

Attivazione ritardata (tempo)

1 ... 60 s o 1 ... 30 min

Attivazione ritardata (x limite di allarme)

x2, x4, x8, bloccato

Ritardo operativo (allarme)

1 ... 60 secondi

Tipo di relé

interruttore On/Off MOSFET di 1 polo

Valori nominali del relè

24 ... 240 V AC/DC, 0,5 A

Contatti relè

contatto per funzionamento o stop

Stato di blocco del relè

attivato o disattivato

Range di temperatura (funzionamento)

-40 ... +85 ºC

Range di temperatura (in inattività)

-40 ... +125 ºC

Valore limite (peak)

5.000 g (peak) / 49.050 m/s2 (peak)

Umidità (condensazione)

0 ... 100 %

Tensione di alimentazione

24 ... 240 V DC/AC 50 ... 60 Hz

Corrente (relè chiuso)

500 mA

Corrente di fuga (relè aperto)

1 mA

Isolamento elettrico (struttura)

> 108 ohm

Dimensione (Hex)

31,8 mm

Altezza

66 mm

Peso

148 g

Vite per il montaggio

1/4 - 28 UNF-2B (perforazione)

Coppia per la messa in funzione

2,7 ... 6,8 Nm

Sensore (interno)

sensore di accelerazione piezoelettrico

Materiale della struttura

acciaio inossidabile

Giunto

saldato ermeticamente

Connessione elettrica

connessione elettrica

Posizione della connessione elettrica

nella punta

Uso del trasduttore di vibrazione

Con il procedimento MAVTTM è possibile specificare automaticamente la soglia di allarme sul posto con il trasduttore di vibrazione, senza la necessità di conoscere il livello di vibrazione attuale del componente da testare. Per farlo si installa il trasduttore di vibrazione nella macchina in funzione e si posiziona il magnete nel punto segnalato per attivare il contatto. Il trasduttore di vibrazione attiva la determinazione del livello di vibrazione, il punto di commutazione si fissa esattamente nel doppio del valore. Per questo procedimento il trasduttore di vibrazione deve essere separato dal circuito di verifica della macchina. Grazie a questa funzione è possibile proteggere qualsiasi macchina in poco tempo. Il procedimento MAVTTM  ha dei vantaggi al momento di regolare la soglia di allarme in modo preciso quando il trasduttore di vibrazione si trova montato su di un vibratore industriale calibrato.

Trasduttore di vibrazione in un motore
Qui si può vedere il trasduttore di vibrazione usato su di un motore

Disegno del trasduttore di vibrazione
Qui si vede il disegno tecnico del trasduttore di vibrazione PCB-686B01

Contenuto della spedizione del trasduttore di vibrazione
1 x trasduttore di vibrazione PCB-686B01, 1 x cavo di 3 m, 1 x piastra di montaggio M6 x 1,0 e istruzioni

Accessori opzionali

Software del trasduttore di vibrazione

Con il kit di programmazione opzionale può programmare e regolare qualsiasi funzione del trasduttore di vibrazione attraverso la porta USB. L'operatore può leggere attraverso il suo PC le funzioni attuali e definire nuovi parametri. In questo modo può attivare o disattivare le seguenti opzioni: soglia di allarme e isteresi / ritardo di azionamento, allarme e disattivazione / contatto di attivazione e disattivazione / blocco o sblocco del relé / soglia di interruzione.

Informazione tecnica del nostro trasduttore di vibrazione PCB-686B01
