Dosimetro di radiazione Mac-Solar (SLM018c-2)
dosimetro con sensore integrato, rendimento energetico di istallazioni solari

Il Mac-Solar è un dosimetro di radiazione solare manuale usato da ingegneri solari, architetti e allo scopo di effettuare misurazioni non professionali. Questo dosimetro di radiazione è dotato di un sen- sore integrato e trasmette l'intensità della luce e della temperatura. Il dosimetro di radiazione solare calcola il rendimento energetico con elevata precisione, così come altri valori nominali (corrente, tensione, potenza sul posto di lavoro). In questo modo è possibile il riepilogo e la proiezione di una istallazione fotovoltaica. La misurazione dell'intensità della luce viene realizzata con cellule solari di silicio monocristalline che ricevono inoltre la fornitura dell'energia dello dosimetro. Il processore inte- grato nel dosimetro di radiazione solare effettua una correzione automatica che consente di mantenere la precisione basica dopo la calibratura di ogni strumento nel simulatore solare.
In ogni modalità di misurazione si rappresentano nello strumento le grandezze di misura a scelta tra; P_tot (in W/m²), P_n, U_n, I_n (in %) o T (in °C). I dati conservati nella memoria interna possono essere trasmessi con l'aiuto del software all'interfaccia di serie di un PC. Il nostro dosimetro di radiazione solare è stato creato appositamente per uso esterno ed è dotato di una struttura in plastica molto resistente alle intemperie. Le sue solide dimensioni consentono una comoda maneggevolezza con una sola mano. Il questo link trovarà un dosimetro di radiazione di campi magnetici dispone di una sonda triassale. In questo link troverà un dosimetro per misurare radiazione ultravioletta. Qui ha una visione generale nella quale potrà trovare qualunque tipo di dosimetro che può necessitare. Nel seguente link accederà a una visione generale dove potrà trovare qualunque strumento di misura.

• Consente misurazione in loco del rendi-
  mento energetico del sole

• Consente una misurazione a lunga durata con la memoria dei valori interna

• Consente una misura del rendimento solare

• Consente una misurazione solare comparativa

• Grande display LCD

• Funzioni MIN, MAX e Data-Hold

• Dimensioni compatte

Dosimetro di radiazione Mac-Solar. Di fronte.

• Tiene due cellule fotovoltaiche in serie di  dimensioni  uguali per la alimentazione del equipaggiamento.

• Una cellula calibrata che realizza la misu-razione.

• Supporto compreso per orientare il equi-paggiamento in altezza solare ed in azi-mut.

        Vedere / stampare le istruzioni
            del dosimetro Mac-Solar


1. Misurazione solare diretta in loco
Con il dosimetro di radiazione solare Mac-Solar si può effettuare una misurazione diretta dell'intensi- tà luminosa o temperatura in una posizione definita. Questi valori si possono estrarre per la verifica del grado di effettività dei moduli facoltativi o istallazioni solari e termiche. Nel display compaiono le grandezze regolate dell'intensità luminosa e temperatura modulare. I valori si possono conservare momentaneamente con la funzione Hold.

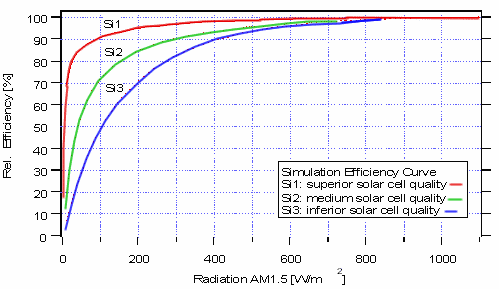

2. Simulazione di temperatura, potenza, tensione e corrente di moduli facoltativi
Il dosimetro di radiazione solare calcola internamente la temperatura modulare per mezzo delle gran- dezze reali misurate dell'intensità della luca e della temperatura e che si effettua in un impianto rego- labile dai moduli facoltativi dello strumento.

L'immagine mostra la sovratemperatura modulare in una facciata di vetro isolante foto voltaico con una radiazione P_tot (temperatura esterna di 25°C)


3. Misurazioni a lunga durata
Il dosimetro di radiazione solare Mac-Solar è dotato internamente con una aritmetica di valori medi e un datalogger per misurazioni a lunga durata. Di seguito si trovano alcune applicazioni tipiche che si possono realizzare con quello.
E' necessario potere captare la radiazione globale in periodi prolungati per fini meteorologici, maggio- rmente in posizione orizzontale. Il Mac-Solar si può posizionare grazie al suo accessorio da montag- gio. Il dosimetro di radiazione solare procederà allo stesso modo realizzando misurazioni a lunga du- rata della temperatura ambientale.In questo caso il sensore deve essere usato in posizione di ombra.

          Analisi del rendimento
Un ambito naturale per l'uso del dosimetro di radiazione solare è la determinazione dell'intensità del- la luce solare e della temperatura in luoghi particolari come il bosco, le zone nebbiose, zone interne, luoghi con zone ombreggiate e complicate.
Per norma generale in questi casi la valutazione del rendimento in periodi di tempo prolungati, p. es. 1 anno, gioca un ruolo importante. Perciò si offre anche un software con programmi di simulazione con il quale si possono adattare situazioni simili ed evitare la realizzazione parziale di costose valuta- zioni approssimative.
Se si vuole ottenere un risultato di misurazione preciso sono necessari due strumenti Mac-Solar, istallando uno dei quali nella posizione di misurazione speciale e l'altro come strumento di riferimento in orizzontale a cielo aperto.
Alla fine della misurazione i dati ottenuti dallo strumento di riferimento sono normalizzati con i dati meteorologici che esistono dei periodi di tempo prolungati (p. es. 10 anni). I dati ottenuti dall'altro strumento nella posizione di misurazione speciale si moltiplicano per il fattore di normalizzazione e questi ci consentono di effettuare un pronostico di rendimento per il periodo della misurazione.



         Misurazioni comparative
Una applicazione speciale del dosimetro di radiazione solare Mac-Solar è la misurazione compara- tiva con vari strumenti istallati in diverse posizioni. Questo metodo è appropriato soprattutto per oggetti che dispongono di differenti posizioni per l'istallazione di un impianto solare e non esiste una manifestazione chiara della posizione propizia (p. es. sud est, sud ovest, tetto con ombra). Abitual- mente questi problemi si possono risolvere con l'aiuto di un software da programmi di simulazione. Ma con l'aiuto del Mac-Solar potrà verificare le condizioni reali. Questo serve soprattutto per quei casi nei quali lo strumento è in rapporto con una simulazione di grande imprecisione (p. es. con ombre complesse).
In principio si usano vari strumenti di misura della radiazione solar Mac-Solar simultaneamente nelle posizioni corrispondenti.I valori medi degli strumenti a parte si possono comparare con un controllo in loco, oltre alle conclusioni della misurazione realizzata con il datalogger.

         Radiazione solare
Mac-Solare scopre la radiazione solare totale attraverso la sua cellula fotovoltaica calibrata, cioè, tanto la radiazione diretta come la radiazione diffusa dell'atmosfera. Il maggiore contenuto energetico della radiazione solare che arriva alla superficie terrestre si trova nella banda visibile ed infrarossa dello spettro poiché l'ultravioletto è assorbito per l'atmosfera. La radiazione solare varia durante l'anno, dovuto alla modificazione che sperimenta l'angolo che formano i raggi di luce incidenti nella superficie della terra, essendo maggiore in estate che in inverno poiché i raggi incidono più perpendicolarmente in questa epoca dell'anno.

P_tot

P_n

U_n

I_n

hour

W/m²

°C

%

%

%

h

0 ... 1500

-40 ... +85

0 ... 150

0 ... 150

0 ... 150

0 ... 9999

1

0.1

0.1

0.1

0.1

0.1 / 1

< 2 % ±1 digit (P_tot) campo 100 ... 1000 W/m² / AM1,5 spettro / radiazione in asse normale
(opzionale con certificato ISO  < 1 % ±1 digit)

Contenuto della spedizione
1 x dosimetro di radiazione solare Mac-Solar modello SLM018c-2, 1 x sensore interno, memoria dei valori interna e istruzioni per l' uso
