Sensore di flusso d'aria X8 e X16 |
||
|

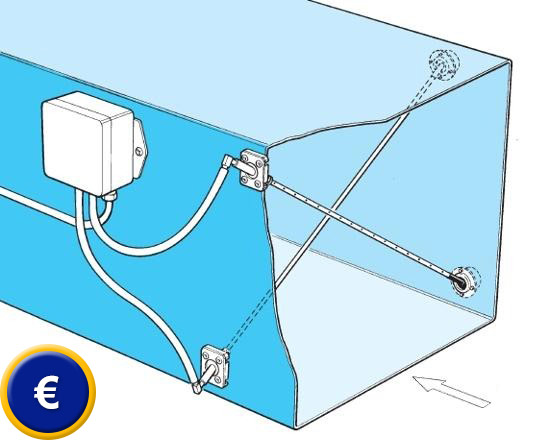

Il sensore di flusso d'aria, modelli X8 e X16, è stato concepito come sensore da pressione elementari per condutture d'aria rettangolari, e sono una semplice ed economica alternativa, allo stesso tempo precisa, ad altri sistemi di misurazione della pressione. Questo tipo di sensore di flusso d'aria viene inviato come kit da montaggio e sono adatti per tutte le condutture con una diagonale massima di 1400 mm (modello X16) o 700 mm (modello X8). Il sensore di flusso d'aria sono sensori da pressione differenziale per determinare la velocità del flusso dell'aria e del flusso volumetrico. Le perdite di carica sono minime. La pressione totale si determina e si calcola per perforazioni equidistanti che si trovano in una line diagonale. La parte proporzionale della pressione dinamica si calcola sottraendo la pressione substatica. Questa si rileva mediante il secondo tubo, ed è sempre inferiore alla pressione statica nel sistema. Grazie a ciò, e grazie alle minime perdite di carica, si moltiplica per due il segnale di misurazione. Mediante la determinazione della collocazione in relazione alla conduttura, si calibra il sensore di flusso d'aria. In questo link dispone di una visione generale dalla quale potrà trovare qualunque tipo di sensore di flusso d'aria per l'aria che necessiti. |
||
|
Vedere / stampare le istruzioni del
sensore di flusso d'aria X8 e X16 |
||
|
-
Costruzione semplice - Segnale di pressione differenziale amplificata - Impianto facile |
- Alta rirpoducibilità - Compatibile con trasduttori di pressione convenzionali - Minima manutenzione |
|
| Specifiche tecniche | ||
| Modello | X8 | X16 |
| Diametro del tubo | 8 mm | 16 mm |
| Ideale per condutture con una diagonale massima di: | 700 mm | 1400 mm |
| Temperatura operativa | max. 80 ºC | |
| Range della velocità | 1,5 ... 30 m/s | |
| Precisione | <±5 % | |
|
Contenuto della spedizione Il set si compone di alcune griglie a croce con tutti i componenti di fissaggio. Il trasduttore di misurazione NON si include nella spedizione. |
||
|

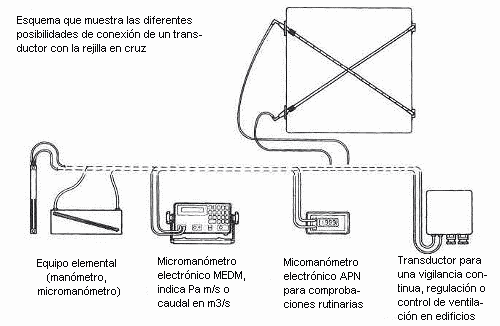

Analisi del
segnale:
Il segnale di pressione si invia al misuratore per determinare la pressione, la velocità del flusso d'aria o della portata. Mediante un manometro con uscita analogica (con o senza display) il sensore di flusso d'aria a corce si converte in un pacchetto completo ed economico per la misurazione e regolazione del flusso. |
||
|

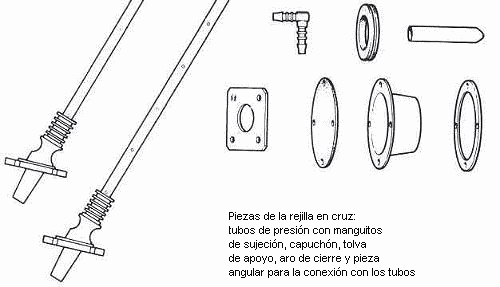

Montaggio
I due tubi di acciaio inossidabile che captano la pressione si tagliano alla misura esatta, la parete della conduttura si perfora secondo il modello, si introduce la griglia a croce, si fissa e infine si collega con il manometro differenziale (non si include nella spedizione). |
||
|
Campi di
applicazione: |
||
|
Componente
supplementare: |
||
|
|
|
|
|
