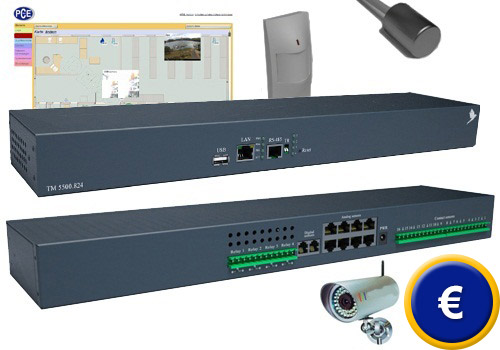

Sistema di vigilanza PCE-IMS 1
sistema completo per vigilanza basata in navigatore / monitoraggio di temperatura, umidità dell'aria, velocità del flusso di aria, inondazione ed altri parametri

Il sistema di vigilanza PCE-IMS 1 è la soluzione più economica per una monitorizzazione, vigilanza e automatizzazione domestica rapida, afffidabile e semplice, ma applicabile anche al settore industriale. Oltre ai sensori analogici e digitali da temperatura, umidità, vibrazione, fumo, tensione, fughe, gas, movimento, livello, pressione ed altro, esiste la possibilità di controllare il sistema di vigilanza fino a 240 sensori per modulo e registrare i valori corrispondenti. Questo sistema consente anche la connessione di vigilanza per video camera USB o IP. Tutti i sensori e strumenti si rilevano automaticamente. È molto semplice fare una programmazione logica che, al superare i valori limite o all'attivare differenti sensori, invia messaggi e immagini (da una camera USB) per SMS, posta elettronica o ICQ/AIM. Attraverso una stazione intermedia può collocare i sensori e relè a vari chilometri di distanza dal sistema di vigilanza. ê possibile anche collegare interruttori o relè nell'ambito di una automatizzazione domestica, e controllare se le entrate digitali hanno tensione per permettere che il sistema reagisca automaticamente quando insorge un evento. Troverà una visione generale di tutti i sistema di vigilanza qui.

Vedere / stampare le istruzioni del sistema di vigilanza PCE-IMS 1 (inglese)

- Controllo fino a 240 sensori
- Eccellente relazione qualità / prezzo
- Rilevazione automatica dei sensori
- Connessione di interruttori e relè
- Allarme per email, Messenger o SMS
- Direzionamento di camere USB e IP
- Possibilità di allungamento fino a vari chilometri
- Modem GSM opzionale
- Direzionamento attraverso il navigatore web
- Logica (automatizzazione del controllo dei
  sensori)
- Regolazione dei valori limite dei sensori
- Área grafica con immagine dello sfondo
- Supporto DynDns
- Amministrazione del cliente
- Configurazione mediante Drag-and-Drop
- Adatto per l'automatizzazione domestica
- Verifica della connessione del server (Ping)
- Funzione Log dettagliata
- Elaborazione automatica dei diagrammi
- Versione HTML alternativa
- Salita automatica FTP dei registri in
  formato CSV
- Integrazione semplice
- Installazione rapida
- Sviluppo costante

Andare alla dimostrazione dal vivo >>>

Nella nostra dimostrazione dal vivo del sistema di vigilanza può vedere il sistema di monitorizzazione nel suo uso diretto, e farsi quindi un'idea delle ampie funzioni di vigilanza e automatizzazione del PCE-IMS 1.

Non dubiti nel mettersi in contatto con noi per ottenere maggiori informazioni.

Specifiche tecniche del sistema di vigilanza

 Installazione

 Vigilanza per IP

Interfaccia

Lan

ROM

Indicazione LED

Tensione di entrata

Dimensioni

Connessioni

Contenuto della spedizione
Componente di rete, CD con le istruzioni, garanzia, scheda tecnica, 4 piedi di gomma autoadesivi, connettori a morsetto TBW-5-6P

Mediante il software, installato nel sistema di monitorizzazione, può effettuare e realizzare qualsiasi configurazione nel PC mediante un navigatore web, collegare relè e interruttori manualmente o automaticamente, e vigilare con la camera lo stato dei sensori.

Mediante il software per il PC del sistema di automatizzazione può eseguire automaticamente ordini in un computer, come per esempio se si spegne il server se si supera una determinata temperatura, o se ci sono oscillazioni di corrente importanti. Si richiede un porto RS-232 nel computer, o un adattatore USB, che troverà nella nostra offerta del sistema di vigilanza.

Tutti i moduli di ampliamento del sistema di vigilanza e automatizzazione possono essere collocati fino a un chilometro di distanza dall'unità centrale. La connessione si effettua mediante un cavo Cat 6 con RS-485. Il sistema di vigilanza di monitorizzazione dirige e registra i moduli di ampliamento per stazione).

Modulo da contatto

Questo modulo dispone di una riga da contatti.
Ciò le consente di valutare e supervisionare interruttori o altri stati On/Off ai quali il sistema di automatizzazione può reagire secondo le indicazioni previe.
Peso: 0,4 kg, Dimensioni: 145 x 30 x 62 mm. Contenuto della spedizione: Istruzioni, scheda tecnica, cavo UTP Patch (1 m), 4 chiavette con clip a morsetto TBW-5-6P e 4 piedi di gomma autoadesivi.

Questo strumento si usa per la vigilanza e automatizzazione, per esempio in luoghi distanti dalla stazione base. Entrata per 8 sensori analogici, 10 sensori digitali o un lettore di scheda di prossimità / testa di lettura iButton. Inoltre il modulo può contenere 4 relè da 3 punti con una potenza di commutazione massima di 10 A – 250 V AC / 30 V DC.
Peso: 0,6 kg, Dimensioni: 145 x 30 x 90 mm. Contenuto della spedizione: Istruzioni, scheda tecnica, cavo UTP Patch (1 m), 4 chiavette con clip a morsetto TBW-5-6P e 4 piedini di gomma autoadesivi.

Stessa versione dei relè / modulo sensoriale precedente, ma invece di avere nella parte posteriore i relè, questa versione ha nella parte posteriore prese per i cavi. Con quelle uscite il sistema di automatizzazione può reagire a eventi programmati.
Peso: 0,6 kg, Dimensioni: 145 × 30 × 90 mm. Contenuto della spedizione: Istruzioni, scheda tecnica, cavo UTP Patch (1 m), 4 chiavette con clip a morsetto TBW-5-6P e 4 piedini di gomma autoadesivi.

Il modulo GSM consente di inviare messaggi per SMS anche se la connessione per internet fallisce. Si collega nell'unità base del sistema di vigilanza.

Sensori
L'ampio spettro dei sensori comprende, oltre ai sensori da temperatura e umidità dell'aria, anche sensori da tensione, inondazione ed altri parametri. Esistono differenti tipi di sensori: digitali e analogici. Si differenziamo nel tipo di connessione e nella lunghezza del cavo. Per esempio, in un'entrata digitale può collegare fino a 6 sensori di differente tipo e nell'ordine che vuole. Troverà maggiori informazioni in questa pagina nella categoria dei sensori corrispondenti. Attualmente si stanno sviluppando i sensori senza fili per questo sistema, e saranno presto a disposizione per ampliare i sistemi.

Sensori analogici
La distanza massima tra i sensori analogici (salvo i sensori a contatto e gli avvisatori di livello) e la stazione base del sistema di vigilanza o qualsiasi modulo di ampliamento è da 30 a 50 m, e dipende dal tipo di cavo. Per ottenere un prolungamento massimo raccomandiamo di usare cavi UTP o STP, che hanno connettorii RJ11. I sensori a contatto e gli avvisatori di livello funzionano anche a qualche chilometro di distanza. Mediante moduli di ampliamento addizionali è possibile aggiungergli più sensori (max. 240).

Sensore da temperatura per interni per il sistema dei sensori con un range di temperatura da -40 ... +100 °C. Dimensioni: 60 x 18 x 18 mm, Peso: 50 g. Contenuto della spedizione: Sensore, cavo da connessione di 2 m, vite da attacco, nastro adesivo a doppia faccia.

Sensore da temperatura per esterni per il sistema di automatizzazione con un range di temperatura di -40 ... +100 °C. Il cavo di connessione di15 m è fisso nel sensore. Dimensioni: Ø 12 x 28 mm,
Peso 450 g.

Sensore di umidità dell'aria

Sensore di umidità dell'aria da 20a 95 % H.r.
Precisione: 5 %, Dimensioni: 60 x 18 x 18 mm, Peso: 50 g, Contenuto della spedizione: Sensore, cavo di connessione di 2 m, vite da attacco,nastro adesivo a doppia faccia.

Sensore da tensione alternata

Il connettore da 220 V si collega alla chiavetta che deve essere vigilata dal sistema di monitorizzazione. Tensione: 0 - 250 V, peso: 100 g, Dimensioni: 80 x 40 x 23 mm, cavo di connessione di 1,8 m.

Sensore da tensione continua (DC)

Per la misurazione e vigilanza della tensione continua (0-100 V). Dimensioni: 60 x 18 x 18 mm, Peso: 50 g. Include cavo di connessione di 1,8 m.

Sensore di accesso

Questo sensore magnetico controlla lo stato di porte e finestre. Quindi il sistema di vigilanza può reagire allo stato di un sensore, per esempio in una automatizzazione domestica. Dimensioni: 2 strumenti 60 x 18 x 18 mm, Peso: 80 g. Include cavo di connessione da 2 m e materiale da attacco.

Sensore di vibrazione

Questo sensore reagisce a vibrazioni della superficie dove è montato. Questo consente che il sistema di automatizzazione possa reigstrare tentativi di furto ed altri accadimenti. Dimensioni: 60 x 18 x 18 mm, Peso: 50 g. Include cavo di connessione di 2 m e materiale da attacco.

Sensore di ventilazione

Uno strumento compatto che controlla il flusso dell'aria. Misura il flusso in 4 punti. Nel caso che il flusso sia scarseggi in un punto di misurazione, il sensore passerà allo stato "Avviso"; nel caso che rilevi una carenza in due o più punti, lo stato sarà di "Allarme". Questo conesnte per esempio di controllare e vigilare i sistemi di ventilazione. Tempo di risposta: 1 secondo. Tempo di riscaldamento: 4 secondi. Include materiale di attacco. Dimensioni: 40 x 40x 20 mm, Peso 20 g

Rilevatore di fumo

Il rilevatore di fumo reagisce alla formazione del fumo. I rilevatori di fumo possono essere collegati in serie, per occupare cosi solamente un porto del sistema di vigilanza.
Peso: 220 g, Dimensioni: Ø 100 x 45 mm. Include cavo di connessione di 2 m e materiale da attacco.

Avvisatore di movimenti

L'avvisatore di movimenti reagisce a mivmenti in ambienti mediante la misurazione a infrarossi. Come gli altri sensori consente che il sistema di monitorizzazione reagisca al protocollo. Dimensioni: 105 x 57 x 40 mm, Peso 120 g. Include materiale da attacco.

Sensoreda inondazione

Le barre metalliche di questo sensore sono rilevatori da aqua, per cui il sensore reagisce al contatto diretto delle barre metalliche con l'acqua, e consentono che il sistema di vigilanza generi per esempio un allarme. Dimensioni: 60 x 18 x 18 mm, Peso: 60 g. Include cavo di connessione di 2 m e materiale da attacco.

Sensore da acqua

Questo sensore dispone di un cavo di rilevazione e reagisce quando il cavo entra in contatto con l'acqua, il che fa si che il sistema di automatizzazione possa accedere a luoghi di difficile accesso. Tempo di risposta: 7-12 secondi. Lunghezza del cavo: 1-100 m. Dimensioni: 60 x 18 x 18 mm, Peso: 20 g. Include cavo di connessione di 2 m e materiale da attacco.

Sensori, digitale (sensori combinati)
La lunghezza massima del cavo digitale è di 300 m e si usa un cavo UTP a 2 fili. Grazie alla resistenza del cavo stesso e alle interferenze elettromagnetiche si raccomanda una lunghezza massima di 50-100 m. I sensori hanno un connettore RJ-11 e si possono collegare a qualsiasi entrata digitale di qualsiasi modulo del sistema di automatizzazione o all'uscita di altri sensori digitali. I sensori sono rilevati e installati automaticamente dal sistema. I sensori digitali si installano in serie. È possibile collegare fino a 6 sensori digitali a un'entrata digitale di qualsiasi modulo del sistema di monitorizzazione nell'ordine che si vuole.

Sensore da temperatura e umidità

Questo sensore del sistema di vigilanza misura la temperatura interna e l'umidità dell'aria. Range di temperatura da -20 °C fino a +60 °C. Umidità relativa: 20 - 95 %, Precisione: 5 %. Dimensioni: 60 x 18 x 18 mm, Peso: 50 g. Include cavo di connessione di 2 m e materiale da attacco.

Sensore da temperatura e rilevatore di fumo

Questo sensore misura, in combinazione con il sistema di monitorizzazione, la temperatura interna e reagisce alla formazione del fumo. Range di temperatura da -20 °C fino a +60 °C. Dimensioni: Ø 100 x 45 mm, Peso: 220 g. Include cavo di connessione di 2 m e materiale da attacco.

Avvisatore di movimenti e sensore da temperatura

L'avvisatore di movimenti misura la temperatura interna e reagisce a movimenti mediante la misurazione a infrarossi. Range di temperatura da -20 °C fino a +60 °C. Dimensioni: 105 x 57 x 40 mm, Peso: 125 g. Include cavo di connessione di 2 m e materiale da attacco.

Per vedere / stampare la connessione del porto RS-485 del sistema di monitorizzazione PCE-IMS 1 prema qui.
