Bilancia dosatrice per serbatoi/tramogge della serie KSBN S
bilancia dosatrice per serbatoi/tramogge fino a 8 t / celle di carico con protezione IP68 / giunto sferico oscillante / 4 uscite di commutazione / uscita analogica 4 ... 20 mA / montaggio display su banco o su pannello

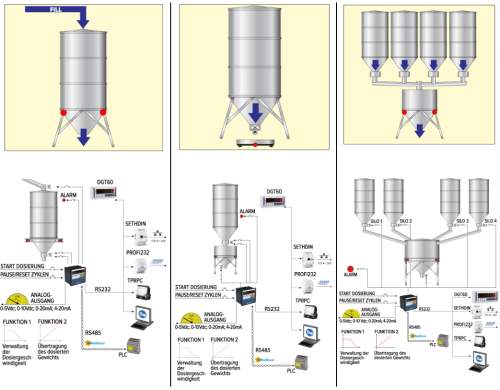

La bilancia dosatrice della serie KSBN S è un kit di montaggio per un’ampia varietà di serbatoi/tramogge. La bilancia dosatrice per serbatoi/tramogge serve per controllare il livello e grazie ai suoi differenti tipi di uscita può trattare i dati. I risultati ottenuti dalla bilancia dosatrice per serbatoi/tramogge possono controllare ad esempio il dosaggio dei vari componenti, indicare visivamente o acusticamente il livello e controllare il flusso dei materiali rilevanti nella produzione. Il tipo di struttura della bilancia dosatrice per serbatoi/tramogge è molto semplice. Il primo passo consiste nel montare i moduli tra la piastra del suolo e il serbatoio o la tramoggia. Quindi deve collegare le 4 celle con una unità centrale che a sua volta si collega al display. A questo punto vanno impostati i parametri del sistema e la bilancia dosatrice è pronta. La bilancia dosatrice per serbatoi/tramogge viene inviata già configurata e al massimo deve introdurre solo il valore netto del serbatoio. Quello che bisogna tener presente è la sicurezza dei serbatoi e delle tramogge, perché i moduli di montaggio non garantiscono nessuna sicurezza rispetto a un possibile ribaltamento. I moduli della bilancia dosatrice per serbatoi/tramogge dispongono di una piastra superiore con giunto sferico oscillante che consente di regolare lievi deformazioni dei serbatoi e delle tramogge. Il display ha 4 uscite di commutazione che consentono ad esempio di attivare un PLC, opzionalmente dispone anche di una uscita analogica. Il display della bilancia dosatrice per serbatoi/tramogge si può montare su un tavolo oppure, con alcuni accessori, su un pannello. Per ulteriori informazioni sulla bilancia dosatrice per serbatoi/tramogge della serie KSBN S si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su queste bilance dosatrici e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

- Carico fino a 8 t
- Celle di carico in acciaio inox IP 68
- Moduli con giunto sferico oscillante
- 4 uscite di commutazione
- Dosaggio multicomponente
- Dosaggio manuale e automatico

- Memorizza fino a 15 formule
- Uscita analogica 4 ... 20 mA
- Cavo display 5 m (opzionale)
- Display con supporto da tavolo
- Altezza delle cifre: 20 mm
- Montaggio su pannello (opzionale)

Specifiche tecniche della bilancia dosatrice per serbatoi/tramogge

* Si prega di tenere in considerazione il peso e la distribuzione del peso nella struttura per evitare un sovraccarico di qualche cella.

Display

LED rosso / altezza cifre: 20 mm

Montaggio

supporto da tavolo incluso/
montaggio su pannello opzionale

Funzioni

- Peso corrente
- Dosaggio di un componente
- Dosaggio dei vari componenti
- Dosaggio automatico
- Dosaggio manuale
- Memoria del dosaggio
- Memoria di 15 formule di dosaggio
- Timer, p.e. controllo di una miscela
- Introduzione manuale della tara

Stampante

Vedere accessori opzionali

Ingressi

4 conf. accoppiatore ottico 5 mA ...20 mA

Uscite

1 x RS-232 bidirezionale
4 x Uscite MOSFET 150 mA
1 x Uscita analogica di 16 Bit 4-20 mA / 0-10 V
RS-485 e PROFIBUS opzionale

Dimensioni display

170 x 170 mm
(Dima di foratura: 161 x 162 mm)

Alimentazione

12 V (alimentatore incluso)

Lunghezza del cavo display-unità di collegamento

5 m (opzionale cavo lungo, vedere accessori)

Unità di collegamento

IP 67 / ABS / per max 4 celle

Celle di carico

IP68 / acciaio inox / classe di precisione C3

Lunghezza cavo celle-unità di collegamento

5 m / Ø 5 mm

Precisione

± 0,2 % fondo scala

Condizioni operative

-20 ... +60 °C

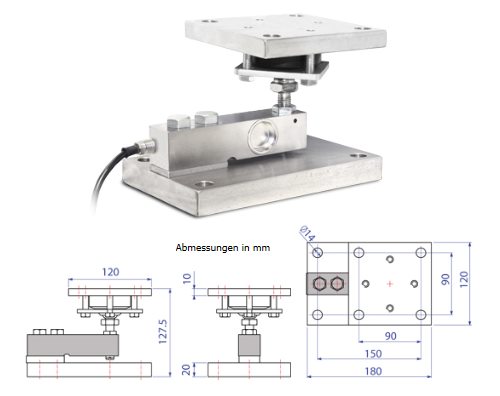

Modulo di montaggio

Acciaio galvanizzato / giunto sferico oscillante

Importante: I moduli di montaggio non offrono una protezione contro il ribaltamento.
È compito del progettista o dell'installatore di pianificare il montaggio in modo tale che fattori esterni quali il vento, gli urti, ecc., non mettano in pericolo la struttura.

Il modulo di montaggio della bilancia dosatrice per serbatoi/tramogge è indipendente dal range di misura

Contenuto della spedizione

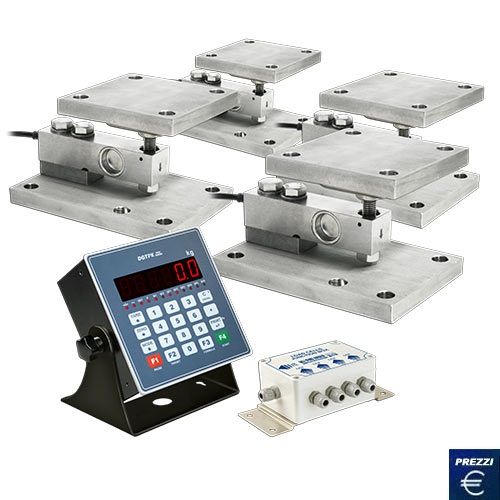

1 x bilancia dosatrice per serbatoi/tramogge (preimpostata) che si compone di: 4 x moduli di montaggio, 4 x celle di carico, 1 x unità di collegamento, 1 x display, cavo da 5 m, 1 x manuale su CD

Accessori opzionali

Cavo per display LCCBM
Nel caso che la lunghezza del cavo di 5 m tra il display e l’unità di collegamento sia insufficiente, può richiedere altre lunghezze. Il costo è calcolato al metro.

Kit per il montaggio su pannello DGTSTF
Il display della bilancia dosatrice per serbatoi/tramogge dispone di un supporto da tavolo e da parete. Può però anche integrare il display in un pannello. Per poter fare questo ha bisogno di un kit di montaggio.

Stampante per pannello TPRPC
La bilancia dosatrice per serbatoi/tramogge ha la possibilità di stampare i dati attraverso l’interfaccia RS-232. Può anche integrare la stampante nel pannello. La larghezza della carta è di 58 mm.
