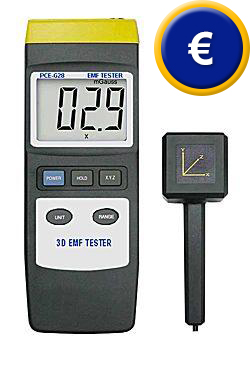

Misuratore di radiazione di campi magnetici PCE-G28
con sonda triassiale per campi magnetici

Il misuratore di radiazione di campi magnetici dispone di una sonda triassale per determinare la ra-diazione elettromagnetica. Il misuratore di radiazione di campi magnetici è stato ideato soprattutto per misurare nei trasformatori e valutare campi magnetici originati da monitor di computer, televisori, impianti elettrici industriali (separatori magnetici, elettromotori...). Il misuratore di radiazione di campi magnetici rispetta le normative europee (European Union Electromagnetic Compatibility Directive IEC 801-1 (EN 50081-1) così come le prescrizioni per laboratori e strumenti di misura IEC 204 (EN 60204) Per mezzo della sonda triassiale si potranno risparmiare le conversioni di ogni asse specifica. Questo piccolo misuratore di radiazione di campi magnetici ha caratteristiche proprie per uso in- dustriale ma si adegua anche all'ambito del laboratorio. Semplice, rapido e preciso.
Nel seguente link accederà a una visione generale dove potrà trovare qualunque strumento di misura.

  - Sonda triassiale per campi magnetici
  - Funzione "HOLD"
  - Unità di misura µT o mGs
  - Grande display LCD
  - Grande campo di frequenza (fino a 300 Hz)
  - Facile da usare
  - Funzionamento a batterie
  - Per analizzare l'ambiente lavorativo
  - Rispetta le normative europee
    IEC801-1 (EN 50081-1) / IEC204 (EN 60204)

Vedere / stampare le istruzioni
del misuratore di campi magnetici


Qui dispone di una visione generale nella quale potrà trovare qualsiasi tipo di misuratore di tipo che ha bisogno.

I campi elettromagnetici sono originati dall'uso di impianti e strumenti elettrici. Possono avere una fo- rte influenza sul nostro organismo a seconda della loro frequenza. Le conseguenze possono andare da un malessere generale e l'eccitazione nervosa fino alle bruciature interne. Per questo, basandosi sulle leggi di protezione lavorativa e le disposizioni industriali, è necessario determinare il rischio dei lavoratori esposti ai campi elettromagnetici.Sostanzialmente esistono due ambiti di influenza, i deno- minati ambiti di esposizione 1 e 2:
L'ambito di esposizione 1 comprende tutti gli ambiti controllati, p. es. i laboratori elettrici industriali e gli ambiti controllati dall'impresa. Comprende ambiti di accesso generale nei quali si garantisce una breve esposizione dovuta al modo di impiego dell'impianto. Questa breve esposizione si riferisce a un turno lavorativo. L'incaricato della sicurezza può determinare la radiazione elettromagnetica in Gauss o in Tesla e classificarla con l'aiuto dello strumento. In modo speciale, con una frequenza tecnica energetica di f = 50 Hz nell'ambito di esposizione 1 il valore limite si considera 1,36 µT, nell'ambito 2 il valore è 0,42 µT. Qui troverà più informazioni sul tema.


                     Distributore                     Separatore magnetico                    Transformatore

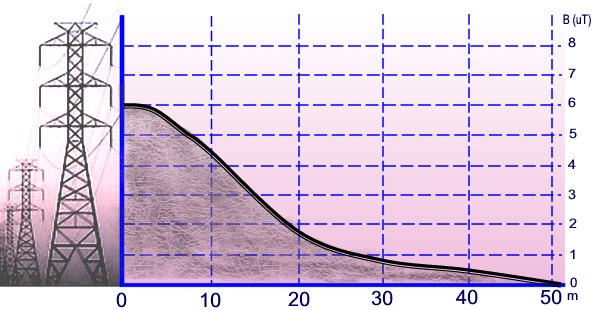

Esempio di variazione del campo magnetico con la distanza
Valori di densità di flusso magnetico
Valori di densità del flusso magnetico (B, in microtasti, µT), misurati ad un metro di altezza dal suolo, nelle vicinanze di una linea di trasporto elettrico (la torre non viene rappresentata in scala). Si osservi che i valori di B si riducono sensibilmente quando aumenta la distanza dalla linea. Così, nella verticale della linea, B potrebbe raggiungere valori fino a 6 µT; a 15 metri dalla linea, B si ridurrebbe alla metà e per distanze superiori a 30 metri, B sarebbe nell'ordine delle linee in microtasti.

micro Tesla:
0 ... 20 µT / 0 ... 200 µT / 0 ... 2000 µT
mili Gauss:
0 ... 200 mGs /0 ... 2000 mGs /0 ...20000 mGs

0,01 / 0,1 / 1 µT (secondo il campo)
0,1 mGs / 1 mGs / 10 mGs

± 4 % + 3 d (in campo 20 µT e 200 mG)
± 5 % + 3 d (in campo 200 µT e 2000 mGs)
± 10 % + 5 d (in campo 2000 µT e 20000 mGs)

Le precisazioni date si riferiscono a: 50 - 60 Hz e < 3 V/m (RF).

30 ... 300 Hz

display LCD

1 batteria da 9 V

misuratore di campi magn.: 195 x 68 x 30 mm
sonda: 225 x 75 x 55 mm

470 g (con batteria inclusa)


      Mentre realizza una misurazione nel monitor        Misurazione della radiazione che emettono i
       in un ufficio con il misuratore di radiazione.             campi magnetici in un quadro elettrico.

Contenuto della spedizione
1 Misuratore di campi magnetici PCE-G28, 1 sonda triassiale combinata con cavo di 1 m, 1 batteria e istruzioni (tutto in una valigetta)

Componenti opzionali
- Certificato di calibratura ISO (per imprese che vogliano includere lo strumento alla strumenta-zione di controllo interno dell'impresa o per la ricalibratura annuale. La certificazione ISO contiene una calibratura di laboratorio con certificato di controllo incluso con tutti i valori di misura.
Attenzione:
La calibratura ISO di fabbrica inclusa nella
spedizione si può effettuare in combinazione
con i sensori corrispondenti.

- Misuratore di radiazione GS1 / GS2
  (misuratore con memoria e software)

- Misuratore di radiazione MKS-05
  (avverte l'operatore di quantità elevate)

- Misuratore di radiazione PCE-UV34
  (misuratore UVA y UVB con sensore a parte)

- Misuratore di radiazione PCE-UV36
  (misuratore UVC, con sensore esterno e ampio campo de misura)

- Misuratore di radiazione EMF-823
  (misuratore per campo elettromagnetico)

- Misuratore di radiazione PCE-EM 29
  (per radio frequenza / sonda triassiale / rango di fre 3,5 GHz / indicativo p.e. mW/m² )

- Misuratore di radiazione PCE-SPM 1
  (misuratore per misurare l'energia solare ...)

- Misuratore di radiazione solari
  (strumento per misurare l'energia solare ...)

- Misuratore di radiazione LUX
  (per lux in 4 versioni con sensore esterno)

- Misuratore di radiazione K-MG
  (misura flusso termico, passo / valore k)

- Misuratore di radiazione α-β-γ
  (strumento per radiazioni alfa, beta e gamma)
