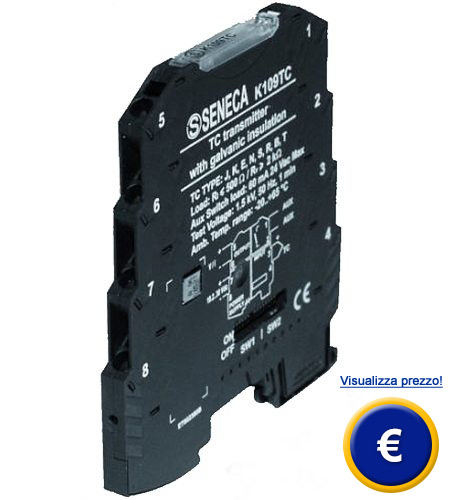

Convertitore di segnale per
termoelementi WK109TC
precisione 0,1 % / per
termoelementi / con uscita di allarme
selezione di differenti segnali di uscita / dimensioni compatte
/ separazione galvanica |
|
Il
convertitore di segnale per termoelementi converte il segnale di
uscita di un termoelemento in un segnale analogico normalizzato.
Il convertitore di segnale consente di usare 8 differenti tipi
di termoelementi. La risoluzione di 14 Bit e una precisione di
0,1 % consentono di realizzare misurazioni precise. Un'uscita di
allarme si attiva al superare il valore limite prestabilito. Le
differenti possibilità di segnali di uscita e la struttura di
plastica stabile consentono un uso flessibile di questo
convertitore di segnale per termoelementi. Troverà una visione
generale di tutti i convertitori di segnale
quí. |
|
Vedere / stampare le istruzioni del convertitore di segnale per
termoelementi WK109TC
 |
|
- Per termoelementi tipo S, T, J, N,
K, E, R ,B
- Differenti segnali di uscita
(corrente / tensione)
- Regolazioni mediante interruttore
DPI |
- Separazione galvanica delle
entrate e uscite
- Risoluzione di 14 bit
- Larghezza di solo 6,2 mm |
|
Specifiche tecniche |
|
Entrata |
termoelementi tipo S, T, J, N, K, E,
R ,B |
|
Margine dinamico |
100 ºC |
|
Posizione di riferimento |
sensore interno, precisione 1,5 ºC |
Uscita
Tensione
Corrente |
0... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V
0/4 ... 20 mA, 20 ... 0/4 mA |
Carica
Tensione
Corrente |
min. 2 kΩ
max. 500 |
|
Risoluzione |
14 Bit,1 mV, 2µA |
|
Precisione |
0,1 % |
|
Coefficiente di temperatura |
<120 ppm / K |
|
Tempo di risposta |
<40 ms (senza filtro)
<40 / 88 ms (con filtro) |
|
Isolamento |
separacione galvanica |
|
Tensione di alimentazione |
19,2 ... 30 V DC, max. 25 mA |
|
Funzioni |
Interruttore DPI |
| Display |
LED, errore / alarma |
|
Temperatura operativa |
-20 ... +65 ºC |
|
Temperatura in pausa |
-40 ... +85 ºC |
| Umidità
relativa massima |
30 ... 90 % H.r. |
|
Dimensioni |
6,2 x 93,1 x 102,5 mm |
|
Montaggio |
riga di montggio di 35 mm |
|
Peso |
45 g |
|
Contenuto della spedizione
1 x convertitore di segnale per
termoelementi WK109TC, 1 x istruzioni |
 |
 |
|
Qui può trovare una visione generale di
tutti i misuratori che le
offre PCE Instruments. |
