Display digitale serie PCE-N30U
differenti segnali di ingresso / alimentazione del sensore / display a 5 cifre / orologio interno in tempo reale / uscita analogica opzionale e interfaccia RS-485 / parte frontale IP65

Il display digitale PCE-N30U è un misuratore per indicare le grandezze dei processi, ed è disponibile in differenti versioni. Oltre ad avere il display digitale e gli ingressi per i segnali normalizzati 0/4-20 mA e 0-10 V, può anche accettare sensori per temperatura e termoelementi. Grazie al suo display a tre colori e i LED, che si illuminano quando vengono superati i valori limite, il cliente può valutare rapidamente i valori di misura attuali dall'indicatore digitale. Inoltre, può selezionare 56 differenti unità. La scala digitale da oltre 21 punti le consente una copia precisa delle curve specifiche. Il display digitale ha nella parte frontale un tipo di protezione IP65 e pertanto è protetto contro la polvere e l'acqua. La regolazione del display digitale viene effettuata attraverso i tasti nella parte frontale. Mediante l'interfaccia opzionale RS-485 può regolare i parametri attraverso il software. Può impedire che vengano manipolate le funzioni mediante una parola chiave. L'uso è molto flessibile grazie all'alimentazione del sensore, le due uscite di allarme e l'orologio in tempo reale. Inoltre il display digitale si può dotare opzionalmente con un'uscita analogica e un'interfaccia RS-485 (protocollo Modbus). Anche l'alimentazione si può scegliere secondo le necessità (20 - 40 V AC/DC o 85 - 253 V AC/DC). Per ulteriori informazioni sul display digitale si metta in contatto con noi al numero +39 0583 975114 o utilizzi il nostro servizio di contatto. I nostri tecnici e ingegneri la sapranno consigliare su questi display digitali e sugli altri nostri prodotti: sistemi di regolazione e controllo, misuratori, strumenti per laboratorio o bilance di PCE Instruments.

Informazione del display digitale serie PCE-N30U  Istruzioni per l'uso del display digitale serie PCE-N30U  Certificato CE per del display digitale serie PCE-N30U  Video del display digitale serie PCE-N30U  Qui troverà più immagini del display digitale serie PCE-N30U  Datasheet del display digitale serie PCE-N30U

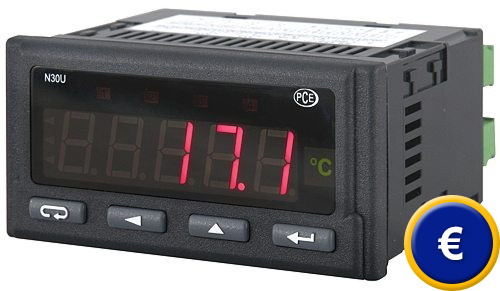

Display digitale PCE-N30U

Display digitale PCE-N30U

- Scala da 21 punti
- IP65 nella parte frontale
- 56 differenti unità
- Display digitale per processi industriali

- Due uscite di allarme
- Alimentazione del sensore a 24 V
- Interfaccia RS-485 opzionale
- Display digitale a 5 cifre

Specifiche tecniche

Ingresso

Pt100, Pt500, Pt1000 de 2, 3 o 4 fili
Termoelementi tipo J, K, N, E, R, S
Resistenza 0 ... 410 Ω / 4010 Ω
Corrente -24 ... +24 mV

Frequenza di campionamento

1 / secondo

Risoluzione

16 bit

Precisione

0,1 %

Impedenza interna

Misura della tensione: 1 MΩ
Misura della corrente: 12 Ω

Scala

21 punti

Display

LED a 5 cifre e 7 segmenti, a tre colori

Range di indicazione

-19999 ... 99999

Unità

selezione tra 56 unità disponibili

Alimentazione del sensore

24 V DC, max. 30 mA

Uscite allarme
Modelli PCE-N30U-1 / -2 / -3 /-4

2 relè di allarme,
(contatto di chiusura, max 250 V AC / 0,5 A)

Uscite
Modelli PCE-N30U-3 / -4

2 relè di allarme, (contatto inverso max 250 V AC / 0,5 A)
Uscita analogica (0/4 ... 20 mA o 0 ... 10 V)
Interfaccia RS-485
Collettore aperto NPN (max. 30 V DC / 30 mA)

Temperatura ambientale

Funzionamento: -25 ... 55 ºC
Inattività: -33 ... +70 ºC

Dimensioni

96 x 48 x 93 mm

Dimensioni per installazione su pannello

92 x 45 mm (secondo DIN)

Tensione di alimentazione

85 ... 253 V AC (45 ... 65 Hz) o DC
20 ... 40 V AC (45 ... 65 Hz)  o DC

Tipo di protezione

Frontale IP65

Peso

< 200 g

Montaggio

Clips di montaggio con viti, connessione mediante morsetti

Struttura

plastica robusta

Un display digitale visualizza il valore attuale di una postazione di misura. Per questo è una soluzione semplice quando si tratta soltanto di visualizzare i valori misurati. Il personale incaricato saprà sempre il valore attuale grazie al display digitale. Gli ingressi dei segnali normalizzati permettono l’utilizzo del display digitale per molte applicazioni. La possibilità di poter scalare digitalmente le misure effettuate è di grande aiuto per una migliore comprensione dei valori. Le regolazioni del display vengono effettuate attraverso i tasti nella parte frontale del display digitale. Inoltre è possibile bloccarne l’utilizzo attraverso l’inserimento di una password.

Immagine dell'uso della display digitale

Immagine dell'uso della display digitale

Oltre a visualizzare il valore attuale, il display digitale permette di effettuare anche altri lavori, ad esempio può effettuare una regolazione o attivare un allarme utilizzando un relè, i vari led indicano lo stato dei relè. Un uscita analogica aggiuntiva le permette di inviare il valore misurato anche ad altre unità come possono essere datalogger o sistemi di controllo. Inoltre, l’interfaccia RS-485, le permette di configurare il display digitale attraverso un PC e leggere anche i valori. Le parti elettroniche sono protette in una struttura con protezione IP65, questo tipo di protezione le permette di utilizzare questo display digitale in condizioni ambientali avverse.

Contenuto della spedizione
1 x display digitale PCE-N30U a 1,2,3 o 4 fili, materiale di montaggio, istruzioni

Versioni disponibili del display digitale PCE-N30U

PCE-N30U-1

Alimentazione 85 ... 253 V AC/DC
2 relè di allarme, alimentazione del sensore

PCE-N30U-2

Alimentazione 20 ... 40 V AC/DC
2 relè di allarme, alimentazione del sensore

PCE-N30U-3

Alimentazione 85 ... 253 V AC/DC
2 relè di allarme, alimentazione del sensore
Uscita analogica (0/4 ... 20 mA o 0 ... 10 V)
interfaccia RS4875, collettore aperto NPN

PCE-N30U-4

Alimentazione 20 ... 40 V AC/DC
2 relè di allarme, alimentazione del sensore
Uscita analogica (0/4 ... 20 mA o 0 ... 10 V)
interfaccia RS-485, collettore aperto NPN

Andare a display digitale PCE-N30U

Tornare alla pagina principale

Qui potrà trovare altri prodotti simili classificati come: "Display digitale"

- Display digitale PCE-N24S
  (segnale normalizzato da 4-20 mA, cifre da 20 mm, programmazione attraverso PC)

- Display digitale PCE-N25S
  (a 5 cifre, segnale normalizzato da 4-20 mA, opzionale con alimentazione del sensore 24V)

- Display digitale PAX-P
  (display universale per segnali normalizzati, moduli a piastra di componenti)
