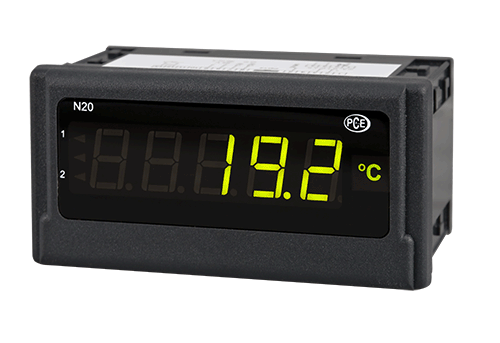

Indicatore di temperatura PCE-N20T
Indicatore con connessioni
dirette dei sensori Pt100 / parte frontale IP 65 / display a 5
cifre / 2 uscite di allarme / configurazione attraverso il
software |
|
L'indicatore di temperatura PCE-N20T valuta i
segnali dei sensori di temperatura Pt100. Il sensore di
resistenza a due o tre fili si collega all'indicatore di
temperatura. Nel display LED a 5 cifre si può leggere il valore
di misura attuale. Il colore del display dell'indicatore di
temperatura mostra, secondo il valore di misura, fino a tre
diversi colori. Questo consente una valutazione rapida del
valore di misura. Due uscite permettono di inviare un allarme
quando si superano i valori limite. La configurazione dei limiti
di allarme e i livelli limite per cambiare il colore nel display
si realizza attraverso il software LPCon. Con questo software
può leggere la configurazione attuale e la proiezione
dell'indicatore di temperatura. Le configurazioni elaborate si
possono memorizzare per accedervi in un secondo momento, o
trasferirle ad altri indicatori di temperatura. Il software
permette anche di scalare il valore indicato. Questo permette di
valutare sensori di resistenza specifici. La connessione tra
l'indicatore di temperatura e il PC si realizza mediante
l'adattatore di programmazione opzionale PCE-PD 14. Questo si
collega al porto USB. L'indicatore di temperatura è disponibile
in due versioni, che si differenziano nella forma di
alimentazione (230 V o 24 V). Nel seguente link troverà altri
indicatori di temperatura e altri
indicatori. |
|

Vedere / stampare le indicazioni dell'indicatore di temperatura
PCE-N20T
 |
|
- IP 65 nella parte frontale
- Per sensori Pt100
- Connessione mediante terminale a
vite |
- Indicazione nel display in tre
colori
- Configurazione attraverso il porto
USB
- Display LED a 5 cifre |
|
Specifiche tecniche |
|
Entrata |
-50 ... +400 ºC |
|
Corrente di misurazione |
±(0,2 % FS + 1 cifre) |
|
Scala |
2 punti |
| Tempo
per valore medio |
0,5 ... 20 s |
| Uscite |
2 x colettore aperto, 30 V, 20 mA |
| Display |
LED a 5 cifre di 7 segmenti,
altezza 14 mm, tre colori |
| Range
di indicazione |
-19999 ... 99999 |
|
Temperatura ambientale |
Funzionamento: -10 ... +55 ºC
inattivo: -25 ... +85 ºC |
|
Umidità max. dell'aria |
<95 % non condensato |
|
Dimensioni |
96 x 48 x 64 mm |
|
Dimensioni per installazione su pannello |
92 x 45 mm (según DIN) |
Tensione di alimentazione
PCE-N20T-1
PCE-N20T-2 |
85 ... 253 V AC/DC
20 ... 40 V AC/DC |
| Potenza
assorbita |
<6 VA |
| Tipo di
protezione |
Frontale: IP 65 |
| Peso |
<250 g |
|
Montaggio |
clips di montaggio con viti,
connessione mediante morsetti |
|
Struttura |
di plastica dura |
|
 |
 |
|
L'indicatore di
temperatura si collega elettricamente mediante il terminale a
vite situato nella parte posteriore. Nella scatola troverà una
visione generale delle connessioni per una rapida e sicura
installazione in loco. Anche l'interfaccia di programmazione
dell'indicatore di temperatura (PD14) è sistemata qui. Si tratta
di un connettore tipo RJ-11. L'adattatore di programmazione
trasmette il flusso dei dati al porto USB. |
|
Contenuto della spedizione
1 x indicatore di temperatura
PCE-N20T (1 o 2), materiale di attacco, giunto, istruzioni |
Versioni disponibili dell'indicatore
di temperatura
PCE-N20T-1
PCE-N20T-2 |
Alimentazione 85 ... 253 V AC/DC
Alimentazione 20 ... 40 V AC/DC |
|
Componenti addizionali
-Adattatore per la programmazione PCE-PD 14
Per regolare i differenti parametri dell'indicatore di
temperatura PCE-N20T si richiede l'adattatore per programmazione
PCE-PD 14. Mediante il software che si include nella spedizione
si può regolare attraverso il porto USB l'indicatore di
temperatura, in modo rapido e semplice. |
 |
 |
|
